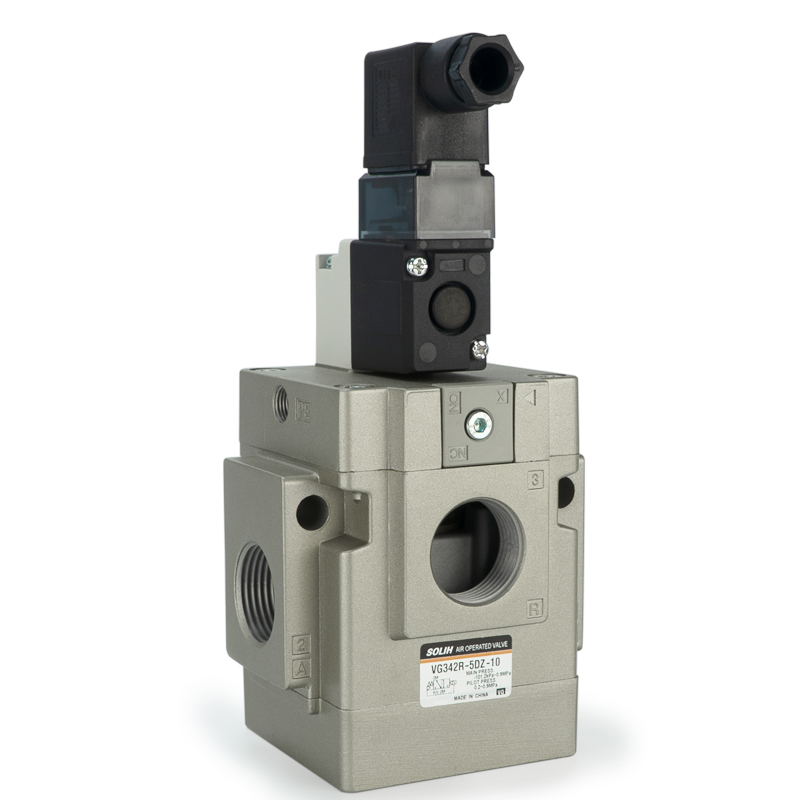

VG342-sarjan 3-tie pilottiohjattu iskunpäällinen solenoidiventtiili

VG342-sarjan 3-tie-pilottiohjattu solenoidiventtiili | Suurvirtauksen tyhjiö- ja pneumaattinen ohjausventtiili

Tuotemerkki: SOLH by Richge Technology | Suurivirtaus, pienitehoinen 3-porttinen pneumaattinen solenoidiventtiili

1. Tuotteen yleiskatsaus

     SOLH VG342 -sarja on asuurvirtaus 3-tie pilottiohjattu iskun tyyppinen solenoidiventtiili, ammattimaisesti suunniteltu ilman, tyhjiön ja matalapaineisen nesteen ohjaukseen tavallisissa pneumaattisissa järjestelmissä. Elastomeeritiiviste, voiteluvapaa toiminta, erittäin pieni virrankulutus ja laaja paineen sovitettavuus, se tukee joustavaa vaihtoa normaalisti suljetun (NC), normaalisti avoimen (NO) ja ulkoisen pilottitilan välillä yksinkertaisella kannen vaihdolla. Suuren virtauskapasiteetin, nopean vasteen ja korkean taajuuden syklin suorituskyvyn ansiosta se toimii yleisenä ja tehokkaana sydämen ohjausventtiilinä tyhjiöjärjestelmille, suurireikäisille pneumaattisille toimilaitteille ja monipiirisille jakotukin pneumaattisille laitteille.

2. Tuotteen ydinominaisuudet

     • Ammattimainen lautasrakenne ja luotettava tiivistys: Hyväksyy 3-porttisen pilottikäyttöisen lautasen suunnittelun, jossa on erittäin elastinen elastomeeritiivisterakenne, joka varmistaa nollavuotojen, tiukan katkaisun ja vakaan pitkän aikavälin syklisen toiminnan.

     • Laaja väliaine- ja painesovitettavuus: Soveltuu paineilma- ja tyhjiöympäristöihin. Sisäinen pilottitila tukee 0,2–0,9 MPa, kun taas ulkoinen pilottitila kattaatäysi tyhjiö -101,2 kPa - 0,9 MPa, mukautuva erilaisiin matalapaine- ja tyhjiötyöolosuhteisiin.

     • Voiteluton ja vähän huoltoa vaativa: Optimoitu sisäinen rakennesuunnittelu eliminoi öljyvoitelun tarpeen, mikä vähentää päivittäisiä huoltokustannuksia ja välttää keskimääräistä saastumista, sopii puhtaaseen teollisuuden skenaarioihin.

     • Kaksi virrankulutustilaa ja energiansäästö: Vakiotasavirta on vain 4 W; pienitehoiset ja pitkäkestoiset jännitteiset tyypit saavuttavat1,8 W erittäin alhainen virrankulutus, mikä vähentää tehokkaasti laitteiden energiankulutusta.

     • Ylivoimainen suuren virtauksen suorituskyky: Maksimi tehollinen virtaus C-arvo saavuttaa 38 dm³/(s·bar) ja Cv-arvo jopa 9,8. Se tukee usean kaliiperin eritelmiä, joiden tehokas poikkipinta-ala on jopa 210 mm², ja se täyttää suurten pneumaattisten komponenttien nopean ilmanvaihdon vaatimukset.

     • Joustava toiminnallinen kytkentä: Venttiilin toiminto voidaan vapaasti muuntaa NC (normaalisti suljettu), NO (normaalisti auki) ja ulkoisen pilottitilan välillä vain vaihtamalla yläkansi, toteuttamalla yhden venttiilin monikäyttöisyys ja vähentämällä mallin varastokustannuksia.

     • Monitoiminen sovellus: Voidaan käyttää tavanomaisena on-off-säätöventtiilinä sekä valintaventtiilinä ja jakeluventtiilinä ulkoisessa pilottikonfiguraatiossa erittäin korkealla kohtausyhteensopivuudella.

3. Täydelliset tekniset tiedot

4. Sähköiset tiedot

 4.1 Nimellisjännite

     • AC jännite: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • DC jännite: 12V, 24V

  4.2 Virrankulutus

     • Vakio DC: 4W

     • Pienitehoinen (tyyppi Y)Teho: 1,8W

     • Pitkäkestoinen jännitteinen (tyyppi E)Teho: 1,8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 Kytkentämenetelmä

     • G-tyyppi: Suora pistorasia johdotus

     • D-tyyppi: DIN-pistorasian tyyppi (valinnainen merkkivalolla / ylijännitesuojalla)

5. Mallin koodaussäännöt ja tulkinta

  Tyypillinen malliesimerkki: VG342-04G-1A

     • VG342: Sarjakoodi 3-tie-suurvirtaukselle pilottiohjattavalle magneettiventtiilille

     • Portin kokokoodi: 04=1/2", 06=3/4", 10=1"

     • Johdon tyyppi: G = Suora pistorasia, D = DIN-liitäntä

     • Jännitekoodi: 1=AC100V, 4=AC220V, 6=DC24V

     • Piiritila: A = normaalisti kiinni (NC), B = normaalisti auki (NO), R = ulkoinen pilotti

6. Tyypilliset sovellusskenaariot

     • Tyhjiöjärjestelmän ohjaus: Täydellinen tyhjiöimukuppeihin, alipainegeneraattoreihin ja automatisoituihin tyhjiönpito- ja vapautuspiireihin.

     • Suuren virtauksen pneumaattiset toimilaitteet: Yhdistetty suurireikäisten sylintereiden ja pneumaattisten tarttujaen kanssa nopean ja tehokkaan pneumaattisen toiminnan toteuttamiseksi.

     • Matala- ja mikropaineiset nestepiirit: Vakaa ohjaus matalapaineisille pneumaattisille ja mikropaineisille nesteensiirtojärjestelmille.

     • Jakotukin venttiilijärjestelmä: Käytetään pääohjausventtiilinä ja valinta-/jakoventtiilinä monipiirisille integroiduille pneumaattisille järjestelmille.

     • Korkeataajuiset energiaa säästävät laitteet: Sopii automatisoituihin laitteisiin, jotka vaativat toistuvaa päällekytkentää ja pitkäkestoista jännitteistä energiaa säästävää toimintaa.

Yhden lauseen yhteenveto

     SOLH VG342 -sarjan 3-tie pilottiohjattu solenoidiventtiili integroituusuuri virtaus, tyhjiöyhteensopivuus, alhainen virrankulutus ja monimuotoiset kytkettävät toiminnot, joka on tehokas, energiaa säästävä ja monipuolinen sydämen ohjausventtiili tyhjiöjärjestelmiin, suurvirtaus pneumaattisiin piireihin ja korkeataajuisiin automatisoituihin laitteisiin.
