VH-sarjan 4-tie manuaalinen pyörivä käsiventtiili

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu

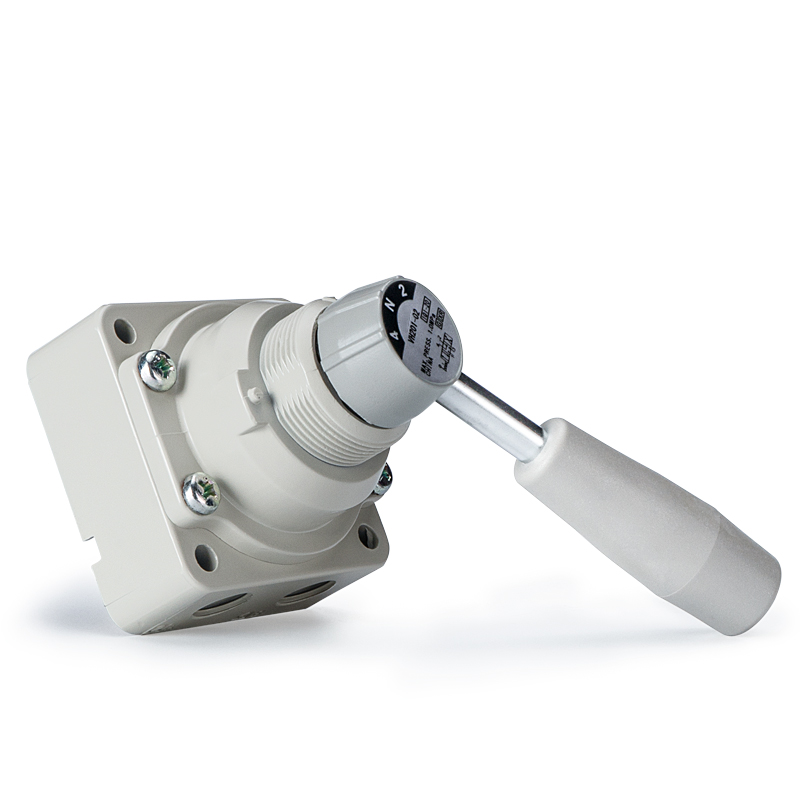

     VH-sarja on 4-tie käsikäyttöinen pyörivä käsiventtiili, jota käytetään 90°:n kahvan pyörityksellä ilmapiirien vaihtamiseksi. Sitä käytetään laajalti manuaaliseen suunnanmuutokseen, laitteiden käyttöönottoon, hätäpysäytys- ja ilmalähteiden kytkemiseen pneumaattisissa järjestelmissä, ja siinä on yksinkertainen mekaaninen rakenne, vakaa luotettavuus ja selkeä visuaalinen asennon osoitus.

Ydinrakenne ja toimintaperiaate

     -- Venttiilin tyyppi: 4-tie manuaalinen pyörivä luistiventtiili

     -- Toimintatila: 90° kahvan kierto asennon vaihtamista varten

     -- Portin määritelmä: P-syöttöaukko, A/B toimivat lähtöportit, R-poistoportti

     -- Kolme vakiokeskitoimintoa:

        1. Keskellä kiinni (malli 200/210): Kaikki aukot on suljettu keskiasennossa sylinterin paineen ylläpitämiseksi

        2. Keskipakoputki (malli 201/211): Portti A & B yhdistetty pakoputkeen täydellistä paineen vapauttamista varten

        3. 2-asento (malli 202/212): Ei keskiasentoa, vain kaksi tilaa P→A / P→B

     -- Tiivistysrakenne: Tarkka pyörivä kelan tiiviste, jossa erittäin pieni sisäinen vuoto

     -- Asennusvaihtoehdot: sivuputket / pohjaputket; paneeliasennus / suora venttiilirungon asennus.

Täydelliset tekniset tiedot

  1. Yleiset yleisparametrit

     -- Käytettävä neste: Paineilma

     -- Vetopaine: 1,5 MPa

     -- Suurin käyttöpaine: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Ympäristön lämpötila ja keskilämpötila: -5 ~ +60 ℃ (jäätä ei sallita)

     -- Kiertokulma: 90°

     -- Voiteluvaatimus: Voiteluton; ISO VG32 turbiiniöljyvoitelu valinnainen

     -- Materiaali: Venttiilin runko – sinkkiseos / painevalettu alumiini; kahva – tekninen hartsi

  2. Sarjan koko- ja porttiparametritaulukko

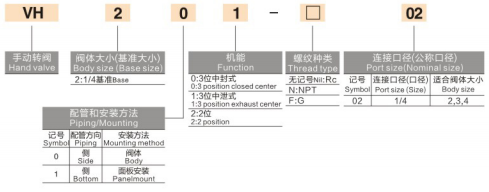

Mallikoodin selitys

  1. Esimerkki: VH210-02

     -- VH: Perussarjan koodi

     -- 2: Kokokoodi (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Putkiston asettelu (0 = sivuportti, 1 = pohjaportti)

     -- 0: Keskitoiminto (0 = keskellä kiinni, 1 = keskipakoputki, 2 = 2-asento)

     -- 02: Portin kokokoodi (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Suositut vakiomallit

     -- VH210-02: 1/4" pohjaputkisto, 3-asentoinen keskusta suljettu (yleisimmin käytetty)

     -- VH200-02: 1/4", sivuputket, 3-asentoinen keskiosa kiinni

     -- VH201-02: 1/4", sivuputket, 3-asentoinen keskipakoputki

    -- VH310-03: 3/8", pohjaputkisto, 3-asentoinen keskipiste kiinni

 Tuotteen ydinedut

  1. Intuitiivinen käyttö sisäänrakennetulla asentolukolla

      90° kiertokahva, jossa on selvästi näkyvä kytkimen asento; integroitu mekaaninen asemointilukko estää tahattomat väärinkäytöt.

  2. Kolme keskitoimintovaihtoehtoa erilaisiin työolosuhteisiin

     -- Keskus kiinni (200/210): Säilytä sylinterin puristuspainetta laitteen sammutuksen aikana

     -- Keskipakokaasu (201/211): Turvallinen paineenalennus ja täydellinen järjestelmän ilmaus huoltoa varten

     -- 2-asento (202/212): Yksinkertainen kaksisuuntainen kytkentä ilman välipitoa

  3. Erittäin joustava Multi-Mount-rakenne

     Tukee sekä sivuputkia että pohjaputkia; kaksi asennustapaa: paneelin uppoasennus tai suora venttiilirungon kiinnitys.

  4. Kestävä pitkä käyttöikä ja huoltovapaa

      Kestävä pyörivä tiivisterakenne erinomaisella pölyn- ja saastumiskestävyydellä; ei vaadi rutiinivoitelua tai huoltoa.

Tyypilliset sovellusskenaariot

     -- Manuaalinen kaksisuuntainen kytkentä pneumaattisille sylintereille

     -- Väliaikainen manuaalinen ohjaus, paineenpoisto laitteiden käyttöönoton ja huollon aikana

     -- Hätäpysäytyseristys ja ilmalähteen katkaisu koneen turvalukitukseen

     -- Manuaaliset laukaisuasemat puoliautomaattisille tuotantolaitteille

     -- Pneumaattisten piirien esittely ja perusohjauksen opetustestipenkit

Yhden lauseen yhteenveto

     SOLH VH 4-tie käsikäyttöinen pyörivä käsiventtiili, jossa on 90° pyörivä toiminta, kolme vaihdettavaa keskitoimintoa, sivu-/pohjaputkivaihtoehtoja ja kaksoispaneeli-/venttiilikiinnitysmenetelmät, jotka toimivat vakiona yleiskomponenttina manuaaliseen pneumaattiseen kytkemiseen, paikan päällä tapahtuvaan käyttöönottoon ja turvailmapiirin eristykseen.
