VHK-sarjan 2/2- ja 3/2-tienupin käsiventtiili | Sormikiertoventtiili Yhteensopiva SMC VHK -sarjan kanssa

Tuotemerkki: SOLH by Richge Technology | Täysi vaihdettava SMC VHK Original -sarjan vaihto

1. Tuotteen yleiskatsaus

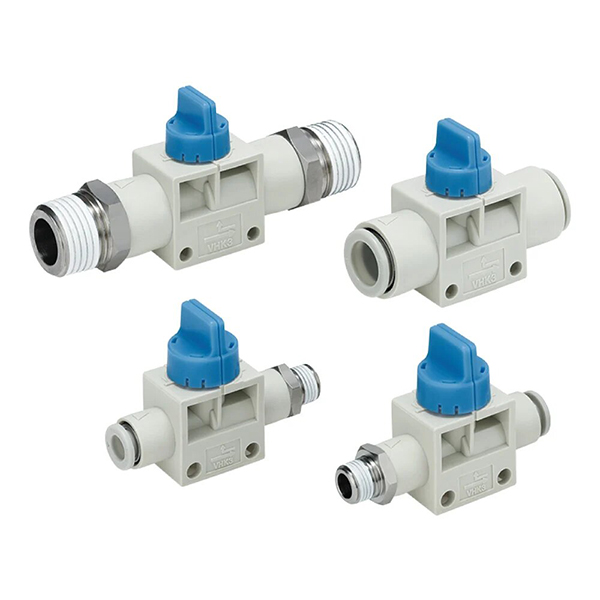

     SOLH VHK -sarja on mininuppityyppinen manuaalinen sulkuventtiili, joka on jaettuVHK2 2/2 tapa jaVHK3 3/2 tapa tyyppejä. Se käyttää 90° pyörivää nuppirakennetta pneumaattisen piirin on-off-ohjauksen toteuttamiseksi. 3/2-suuntaisessa mallissa on sisäänrakennettu piilotettu pakokaasurakenne, joka vapauttaa automaattisesti jäännöspaineen portista A, kun se suljetaan, ulkoista R-poistoaukkoa ei tarvita. Suunniteltu inline-suoraan putkistoasennukseen ilman ylimääräistä pohjakiinnitystä, se toimii ihanteellisena manuaalisena kytkimenä pneumaattisille haaraputkille, turvapaineenrajoitusventtiilille solenoidiventtiilien edessä ja tyhjiöpiirin on-off-ohjaukselle. Täysi sarja on täysin mitoiltaan ja toiminnallisesti yhteensopiva alkuperäisen SMC VHK -sarjan kanssa suoraan vaihdettavissa olevaan vaihtoon.

  1.1 Ydintunnistus- ja toimintalogiikka

     • Nupin värimerkintä: Harmaa nuppi VHK2 2-tie; Sininen nuppi VHK3 3-suuntaiselle tyypille, mikä mahdollistaa visuaalisen nopean tunnistamisen

     • Vaihda logiikka: Vastapäivään 90° kierto venttiilin avaamista varten; Myötäpäivään 90° kierto venttiilin sulkemista varten, selkeällä nupin osoittimen tilanäytöllä

     • Tiivistysrakenne: Venttiilin tiivisterakenne tarjoaa erinomaisen ilmatiiviin suorituskyvyn erittäin pienellä mikrovuodolla. Erittäin kevyt käyttömomentti (0,04 ~ 0,14 N·m) mahdollistaa helpon sormen pyörittämisen ja vaihtamisen

2. Mallin koodaussäännöt ja käyttöliittymän määritykset

     Koodauksen logiikka: VHK[2/3][A]-[Etuportin tiedot]-[Takaportin tiedot]

  2.1 Mallin määritelmä

     • VHK2: 2/2-suuntainen yksisuuntainen katkaisutyyppi

     • VHK3: 3/2-suuntainen katkaisu + jäännöspaineen alennustyyppi

     • Suffiksi: Uusi päivitetty pudotukseneston nupin rakenne (parempi versio); Ei A normaalille vanhalle versiolle

     • R Suffiksi: Paloa hidastava palonkestävä venttiilirunko

  2.2 Porttityypin koodin määritelmä

     • F-koodi: Push-fit portti PU-nailonletkuliitännälle

     • S koodi: Ulkoinen kierreportti kierreputkeen

  2.3 Mallin sovellusesimerkkejä:

     • VHK3A-08F-02S: 3/2-tie päivitetty pudotuksenestokuppiventtiili, P-portti φ8 push-fit, A-portti G1/4 ulkokierre

     • VHK2-06F-06F: 2/2-tie vakioventtiili, kaksiporttinen φ6 push-fit suoraan läpivientityyppi

  2.4 Täyden sarjan täydellinen rajapintamääritysluettelo

3. Tekniset ydinparametrit

4. Ydintoimintojen erottelu (avainten valintaopas)

 4.1 VHK2 2/2 Way (harmaa nuppi)

     • Avoin tila: P⇋A täysin johdettu vakaata ilmansyöttöä varten

     • Suljettu tila: P- ja A-portit kokonaan poikki ilman pakotoimintoa

     • Ydinsovellus: Puhdas putkilinjan on-off-ohjaus, jota käytetään laajalti tyhjiöpiirin pitämiseen ja pääilmalähteen kytkimeen

  4.2 VHK3 3/2 Way (sininen nuppi)

     • Avoin tila: P→A ilmanottoaukon johtavuus laitteen normaalia toimintaa varten

     • Suljettu tila: P-portti kiinni, portti tyhjentää jäännöspaineen automaattisesti sisäänrakennetun piilokanavan kautta

     • Ydin etu: Yhden avaimen jäännöskaasun tyhjennys sammutuksen jälkeen, eliminoi jäännöspainevaarat ja varmistaa turvallisen venttiilin purkamisen ja laitteiden huollon

5. Rakenteelliset ydinedut

     • Neljä Universal Pipeline -yhdistelmää: Tukee F-F-kaksoistyöntösovitetta, S-S-kaksoisulkokierrettä, F-S P-push/A-kierre, S-F P-kierre/A-push-liitäntätilat, täysin mukautettavissa erilaisiin paikan päällä oleviin putkistojen asetteluihin

     • Valinnainen kiinteä kiinnike: Varustettu napsautuskiinnikkeellä valinnaista paneeli- ja kaappiasennukseen, joustavat asennustavat

     • Päivitetty VHK-A-pudotuksenestorakenne: Optimoitu nupin löystymistä estävä muotoilu, joka estää tehokkaasti nupin putoamisen korkeataajuisen toistuvan käytön aikana, parantaa palvelun vakautta

     • Mini kompakti koko: Erittäin pieni runkorakenne, sopii täydellisesti lankakaukaloihin, kapeisiin laiteaukoihin ja kompakteihin mikropneumaattisiin piireihin

     • Erinomainen tiivistyskyky: Tarkka tiivisterakenne saavuttaa erittäin alhaisen mikrovuodon, mikä varmistaa pitkän aikavälin vakaan ilmatiiviin toiminnan

6. Valintaero: VHK-nuppiventtiili vs. HSV-käsiliukuventtiili

7. Tyypilliset sovellusskenaariot

     • Solenoidiventtiilin etuturvapaineenpoisto: Ilmanlähde → VHK3 → solenoidiventtiili. 3-tieventtiili tyhjentää automaattisesti jäännöspaineen venttiilin takana, kun se suljetaan, mikä mahdollistaa pneumaattisten komponenttien turvallisen purkamisen ja huollon ilman paineriskiä.

     • Tyhjiöpiirin päälle-pois-ohjaus: VHK2 2-tieventtiili asennettu imukuppityhjiöputkeen, joka katkaisee tyhjiöpaineen vakaasti sammutuksen jälkeen, jotta alipaine säilyy ja vältetään ilmavuotohäiriö.

     • Työkalujen mikrosylinterihaarakytkin: Sovelletaan mikrosylinterin ilmalähteen paikalliseen manuaaliseen käynnistys-pysäytysohjaukseen, kätevä yksittäisen laitteen virheenkorjaukseen, ylläpitoon ja itsenäiseen piirikytkemiseen.

Yhden lauseen yhteenveto

     SOLH VHK -sarja on mini-90° pyörivä sormikäsiventtiili, joka on täysin yhteensopiva SMC:n alkuperäisen VHK-sarjan kanssa. Kaksisuuntaisella katkaisu- ja 3-suuntaisella jäännöspaineen kevennystoiminnolla, monipuolisilla kierre/push-fit-liityntäyhdistelmillä ja erittäin kevyellä toiminnalla se on optimaalinen mini-manuaalinen kytkinventtiili pneumaattisiin haarapiireihin, ohjausohjaukseen ja tyhjiöjärjestelmän turvasuojaukseen.
