VM2 (VM200) -sarjan keskikokoinen 2/3-porttiinen mekaaninen iskuventtiili

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu

     VM2 (VM200) series is a medium-size 2/3 port mechanical poppet valve fully interchangeable with SMC standard models. Siinä on luotettava tiivisterakenne, huomattavan suuri virtauskapasiteetti (Cv≈0,87), yleinen Rc1/4-standardiportti, vankka teollisuusrakenne ja täydelliset vaihdettavat toimipäät. Se on valtavirran mekaaninen ohjausventtiili iskurajan havaitsemiseen, manuaaliseen käyttöön ja ilmapiirin kytkemiseen kaikenlaisiin automatisoituihin koneisiin.

Tekniset perustiedot

  1 Perusparametrit

     -- Sarjakoodi: VM200 (lyhyt nimi VM2)

     -- Piirityypit: 2-porttinen (VM22x), 3-porttinen (VM23x, normaalisti suljettu NC vakiona)

     -- Rakenne: Suoratoiminen lautastyyppi, jolla on erinomainen tiivistys ja pitkä käyttöikä

     -- Käytettävä neste: Paineilma, inertti kaasu

     -- Käyttöpainealue: 0 ~ 1,0 MPa (tyhjiö ei yhteensopiva)

     -- Ympäristön lämpötila ja keskilämpötila: -5 ~ +60 ℃ (jäätä ei sallita)

     -- Portin kierre: Rc1/4 (02); valinnainen NPT1/4 (N02), G1/4 (F02)

     -- Virtausteho: Tehokas poikkipinta-ala 19 mm², Cv = 0,87

     -- Nettopaino: Vakiomalli 90 g

     -- Putkiston asettelu: Sivuportti (01), alaportti (00)

     -- Voiteluvaatimus: Voiteluton; ISO VG32 turbiiniöljyvoitelu valinnainen

  2. Ulkomitat (mm)

     -- Sivuporttiversio: 17 × 44 × 25

     -- Pohjaporttiversio: 17 × 44 × 30

Piirin määritelmä ja toimintalogiikka (3-porttinen / 2-porttinen)

  1. 3-porttinen malli (VM23x, yleisimmin käytetty)

     -- Portti 1(P): Pääilman tuloaukko

     -- Portti 2(A): Ohjaussignaalin lähtö

     -- Portti 3(R): Poistoaukko

     -- Normaalisti suljettu NC-logiikka: Ei aktivoitu → P katkaistu A:sta, A kytketty R:hen; Aktivoinnin jälkeen → P kytkeytyy A:han, A katkaisee pakokaasun R

  2. 2-porttinen malli (VM22x)

     -- Portti 1(P): Nesteen syöttö

     -- Portti 2(A): Ohjauslähtö

     -- Normaalisti kiinni: Ilmakanava avautuu painettaessa, katkeaa välittömästi vapauttamisen jälkeen

Täysi vaihdettava toimilaitteen pääportfolio

 1. Rullavivun tyyppi (iskurajan havaitsemiseen, suosituin)

     -- VM231/221: Tavallinen POM-muovinen rullavipu

     -- VM231S/221S: karkaistu teräsrulla raskaisiin, kulutusta kestäviin työolosuhteisiin

     -- VM233/223: Yksisuuntainen palautumista estävä rullan vipu

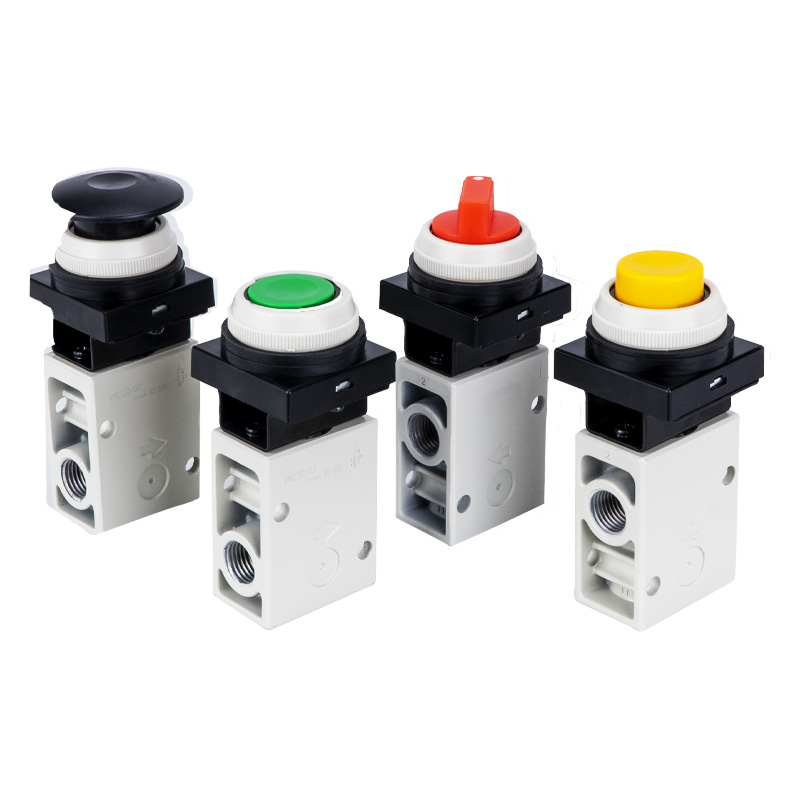

  2. Suora mäntätyyppi

     VM230/220: Normaali suora työntömäntä

3. Painiketyyppi (manuaaliseen rullaukseen)

     -- VM232/222: Tasainen vakiopainike

     -- VM232Y/222Y: Hyvin näkyvä keltainen sienipää hätäpysäykseen

     -- VM232G/222G: Vihreä merkkipainike

 4. Valinnaiset erikoistoimilaitteet

     Saranavipu, vaihtovipu, lukittava kiertonuppi, kaksisuuntainen vipu ja muut räätälöidyt laukaisupäät

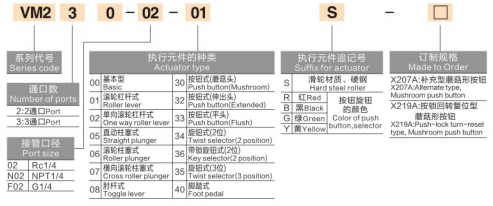

 Mallikoodin selitys

   1. (Esimerkki: VM231-02-01S)

     -- VM231: 3-porttinen piiri + rullavivun toimilaite

     -- 02: Portin kierteen koko (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Sivuportin asettelu (00 = alaportin asettelu)

     -- S: Karkaistu teräsrulla (ei päätettä = standardi POM-tela)

     -- Väriliite: A = vakiomusta; Y = keltainen sieni; G = vihreä painike

  2. Yleiset vakiomallit

     -- VM231-02-01A: 3-portti, POM-tela, Rc1/4, sivuportti (yleinen yleismalli)

     -- VM231S-02-01A: 3-portti, karkaistu teräsrulla, Rc1/4, sivuportti (voimakkaat kulutusta kestävät työolosuhteet)

     -- VM230-02-00A: 3-portti, suora mäntä, pohjaportti

     -- VM232Y-02-01A: 3-porttinen, keltainen sienihätäpysäytyspainike, sivuportti

Tuotteen ydinedut

     -- Keskisuuren virtauksen suorituskyky: Cv = 0,87, lähes 8 kertaa suurempi virtauskapasiteetti kuin mini VM1 (Cv = 0,11), täydellisesti yhteensopivia keskivirtaus pneumaattisia piirejä

     -- Universaali Rc1/4-portti: Vakiokokoinen pääkierre automaatiolaitteille, joilla on erinomainen mallien välinen yhteensopivuus

     -- Luotettava tiiviste: hyvä ilmatiiviys, pölynkestävyys, nopea vaste ja pidempi käyttöikä

     -- Tuki kaksoisputkistojen asettelulle: Sivu- ja alaporttivaihtoehdot joustavaan tiheän paneelin asennusasetteluun

     -- Täydellinen toimilaitteen kattavuus: Rullavipu, mäntä, litteä painike ja sienipää ovat käytettävissä mekaanisen rajan, manuaalisen lenkin ja hätäpysäytyksen kattamiseksi kaikissa skenaarioissa

     - Raskaaseen käyttöön kestävä rakenne: Metallinen venttiilirunko; S-liite karkaistu teräsrulla valinnainen kovaan teollisuuden jatkuvaan käyttöön

     -- Voiteluvapaa rakenne: Pieni huoltotyökuorma, puhdas ja ympäristöystävällinen ilmapiirin toiminta

Tyypilliset sovellusskenaariot

     -- Laitteen iskurajan tunnistus: Sylinterin/liukupöydän täyden asennon tunnistus rullavivun toimilaitteella

     -- Manuaalinen ryömintäohjaus: Koneen käyttöönotto paikan päällä ja paneelikäyttö painikkeella

     -- Turvallinen hätälukitus: Keltainen sienipää nopeaan ilmapiirin katkaisemiseen

     -- Jig & fixture kytkin: Purista / irrota pneumaattinen silmukkaohjaus

     -- Automatisoidut tuotantolinjat: työaseman asentosignaali ja mekaaniset turvalukituspiirit

     -- Pakkaus-, tekstiili- ja painokoneet: Korkeataajuiset mekaaniset laukaisuohjaussilmukat

Valinnan vertailu: VM1 VS VM2 Pikaviitetaulukko

Yhden lauseen yhteenveto

     Keskikokoinen mekaaninen SOLH VM2-iskuventtiili on varustettu yleisellä Rc1/4-portilla, Cv=0,87 suurella virtauskapasiteetilla, täyden valikoiman vaihdettavilla toimilaitteilla ja kahdella sivu-/pohjaputkistovaihtoehdolla, joka toimii vakiona mekaanisena ohjausventtiilinä kaikille teollisuusautomaation pneumaattisille kytkentäpiireille.
