VM4 (VM400) -sarjan keskikokoinen 3-porttinen mekaaninen venttiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VM4 (VM400) -sarja on keskikokoinen 3-porttinen mekaaninen venttiili, joka on täysin vaihdettavissa alkuperäisiin SMC-malleihin, ja se on sijoitettu mini-VM1- ja korkeavirtausstandardin VM2-sarjan väliin. Se tukee täyttä toiminta-aluetta tyhjiöstä (-100 kPa) 1,0 MPa ylipaineeseen universaalilla Rc1/8-portilla, kaksipuoleisella/pohjaisella putkilinjalla, tukevalla metallirakenteella, erittäin pitkällä käyttöiällä ja täydellisellä vaihdettavissa olevalla toimipäällä. Laajalti hyväksytty iskunrajan havaitsemiseen, manuaaliseen ryömintään ja turvalukituspiireihin yleisissä automaatiolaitteissa.

Tekniset perustiedot

  1. Yleiset perusparametrit

     --  Sarjakoodi: VM400 (lyhytnimi VM4)

     --  Piirin tyyppi: 3/2-tie; Normaalisti kiinni (NC-standardi), normaalisti auki (EI valinnaista).

     --  Rakenne: Suoravaikutteinen lautastyyppi, tiivis tiivistys, pölytiivis, pidempi käyttöikä

     --  Käytettävä neste: paineilma, inertti kaasu

     --  Käyttöpainealue: -100 kPa ~ 1,0 MPa (tyhjiöyhteensopiva, etu VM2:een verrattuna)

     --  Ympäristön lämpötila ja keskilämpötila: -5 ~ +60 ℃ (sisäistä jäätymistä ei sallita)

     --  Portin kierre: Rc1/8 (01); valinnainen NPT1/8 (N01), G1/8 (F01)

     --  Virtausteho: Tehokas poikkipinta-ala 7 mm², Cv = 0,38

     --  Nettopaino: Vakioperusmalli 110 g

     --  Putkiston asettelu: sivuportti (01), alaportti (00)

     --  Voitelu: Voiteluton; ISO VG32 turbiiniöljyvoitelu valinnainen

     -- Suurin kytkentätaajuus: 60 jaksoa/min painonappi-/rullatoimilaitteille; 6 sykliä/min nuppi-/valintapäille

     --  Iskun- ja tärinänkestävyys: 1000 m/s² iskunkestävyys, 70 m/s² tärinänkestävyys (raskas teollisuuslaatu)

  2. Ulkomitat (mm)

     --  Sivuporttiversio: 18 × 30 × 57

     --  Alaportin versio: 18 × 30 × 62

  3. 3-Port Circuit Definition & Logic

     -- Portti 1(P): Pääilman tuloaukko

     --  Portti 2(A): Ohjaussignaalin lähtöportti

     --  Portti 3(R): Pakokaasuportti

     --  NC Normaalisti suljettu logiikka: Ei aktivoitu → P katkaistu A:sta, A kytketty pakoputkeen R; Aktivoinnin jälkeen → P kytkeytyy A:han, A katkaisee pakokaasun R:n

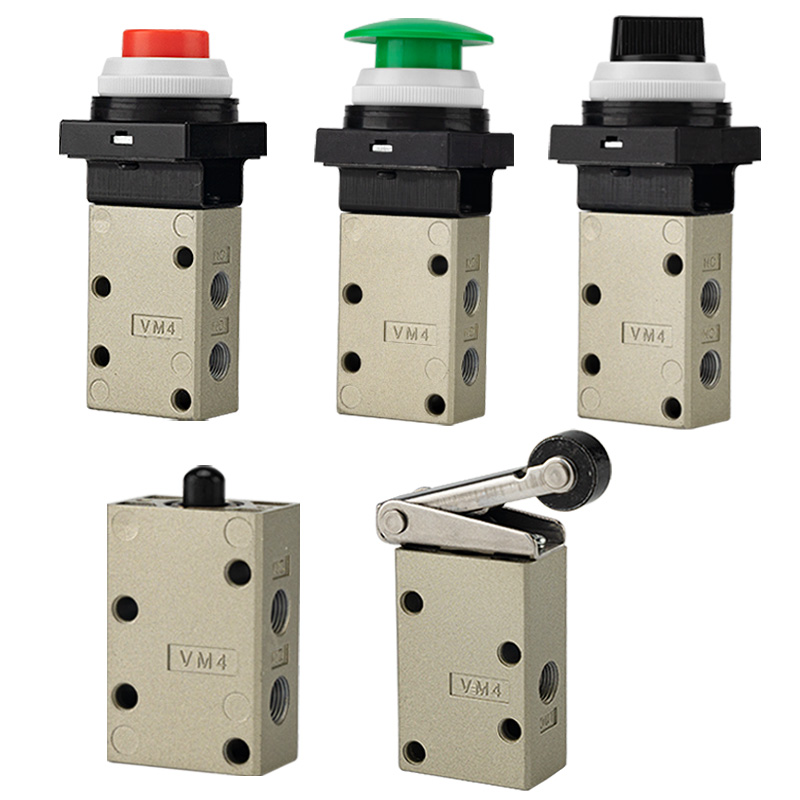

Täysi valikoima vaihdettavia toimilaitepäitä

  1. Rullavivun tyyppi (suosituin iskun rajan tunnistimessa)

     -- VM431: Tavallinen POM-muovinen rullavipu

     -- VM431S: Karkaistu teräsrullavipu raskaaseen kulutusta kestävään jatkuvaan käyttöön

     -- VM432: Yksisuuntainen palautumista estävä rullan vipu, joka poistaa peruutusliipaisimen väärinkäytön

 2. Suora mäntätyyppi

     -- VM430: Normaali suora männän perusmalli, tukee räätälöityjä erikoistoimilaitteiden kiinnityksiä

  3. Painike ja sienihätäpysäytyspäät (manuaalinen rulla- ja turvalukitus)

     -- VM432: Tasainen vakiopainike

     -- VM432Y: Hyvin näkyvä keltainen sienipää hätäpysäykseen

     -- VM432R: Punainen sienen hätäpysäytyspainike

     -- VM432G: Vihreä merkkivalopainike

  4. Nuppi / valitsin / lukittavat turvatoimilaitteet

     -- VM434: 2-asentoinen / 3-asentoinen kiertonuppi

     -- VM435: Lukittava painike vahingossa tapahtuvan väärän liipaisun estämiseksi

     -- VM436: Vaihda saranavivun toimilaite

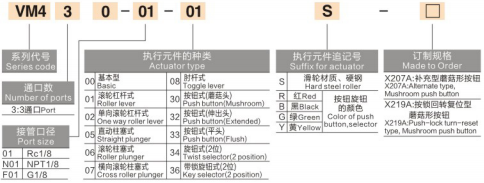

Mallikoodin selitys

 1. (Esimerkki: VM431-01-01S)

     -- VM431: 3-porttinen piiri + rullavivun toimilaite

     -- 01: Portin kierteen koodi (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Sivuportin putkiston asettelu (00 = pohjaportin asettelu)

     -- S: Karkaistu teräsrulla (ei päätettä = standardi POM-muovitela)

     -- Väripäätemerkki: Y = keltainen sieni, R = punainen sieni, G = vihreä painike

  2. Suosittuja vakiomalleja

     -- VM431-01-01A: 3-porttinen POM-rullan vipu, Rc1/8-sivuportti (yleinen yleismalli)

     -- VM431S-01-01A: 3-porttinen karkaistu teräsrulla, kovat kulutusta kestävät työolosuhteet

     --  VM430-01-00A: 3-porttinen suora mäntä, pohjaportti mukautettua toimilaitekokoonpanoa varten

     -- VM432Y-01-01A: 3-porttinen keltainen sienipää hätäsulkuventtiili

Tuotteen ydinedut

     - Erittäin laaja kaksois-tyhjiö- ja ylipainealue: Vakaa toiminta -100 kPa tyhjiöstä 1,0 MPa:aan, yhteensopiva sekä tyhjiöadsorptio- että tavallisten ylipainepiirien kanssa (VM2 ei tue tyhjiötä)

     -- Luotettava tiivisterakenne: Erinomainen ilmatiiviys, pölynkestävyys, nopea vaste ja erittäin pitkä käyttöikä

     -- Universaali Rc1/8 standardikierre: Laajalti hyväksytty porttikoko yleisiin automaatiolaitteisiin, joilla on hyvä vaihdettavuus

     -- Kaksipuolinen/pohjainen putkisto: Joustava asennusasettelu tiheää paneelien pinoamista ja rajoitettua tilaa varten

     -- Täydellinen täyden sarjan toimilaitevalikoima: rullavipu, mäntä, litteä painonappi, värillinen sienipää, kiertonuppi ja lukittavat päät kattavat täysin iskurajan, manuaalisen juoksun, hätäpysäytys- ja valitsimen ohjausvaatimukset

     - Raskaaseen käyttöön kestävä teollinen vankka rakenne: umpimetallinen venttiilirunko, valinnainen karkaistu teräsrulla ja korkea iskun-/tärinänkestävyys vaativille jatkuville tuotantolinjoille

     -- Voiteluton huoltovapaa rakenne: alhaiset käyttökustannukset ja puhdas öljytön ilmapiiri

Tyypilliset teolliset sovellukset

     -- Laitteen iskurajan tunnistus: Sylinterin ja liukupöydän täyden asennon palaute rullavivun toimilaitteella

     -- Tyhjiöadsorption ja vapautuksen ohjauspiirit (vakaa toiminta -100 kPa alipaineessa)

     -- Manuaalinen jog-testi ja laitteiden käyttöönotto paneelin painiketoimilaitteiden kautta

     -- Koneen turvallisuus hätälukitus: Keltainen/punainen sienipää nopeaan ilmapiirin sulkemiseen

     -- Jig & fixture pneumaattinen kytkin silmukoiden kiinnittämiseen / irrottamiseen

     -- Pakkaus-, paino- ja tekstiilikoneiden korkeataajuinen mekaaninen laukaisuohjaus

     -- Pienet automatisoidut työaseman asentosignaalit ja mekaaniset turvalukituspiirit

Valintavertailutaulukko: VM1 / VM2 / VM4-sarja

Yhden lauseen yhteenveto

     SOLH VM4 keskikokoinen 3-porttinen mekaaninen mekaaninen venttiili on varustettu yleisellä Rc1/8-portilla, Cv = 0,38 virtauskapasiteetti, täydellinen tyhjiö ~ 1,0 MPa paineyhteensopivuus, luotettava tiiviste, täydelliset vaihdettavat toimilaitteet ja kaksipuolinen/pohjainen putkisto, joka toimii ensisijaisena keskimääräisenä mekaanisena säätöventtiilinä kaikissa työolosuhteissa, jotka vaativat pitkäkestoista kestävyyttä.
