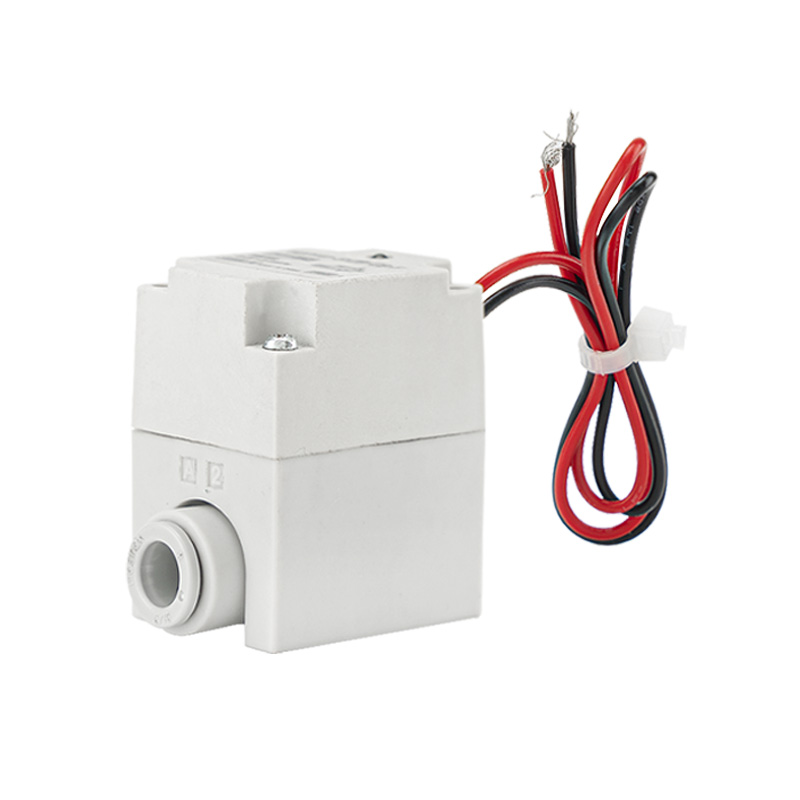

VQ21A-sarjan 2 porttiohjattu solenoidiventtiili – kuivapuhtaan ilmaan

Merkki:Richge Technologyn SOLH

1. Tuotteen sijoittelu

     SOLH VQ21A -sarja on pilottiohjattu 2-porttinen solenoidiventtiili, joka on kehitetty yksinomaan kuiville paineilmapiireille ilmapiirin on-off-ohjauksen toteuttamiseksi. Se yhdistää erittäin nopean vasteen, suuren virtauskapasiteetin, pidennetyn käyttöiän ja minikevyen ääriviivan. Tämä omistettu ohjauskomponentti on ihanteellinen kuivailmajärjestelmiin, ilmanpuhallus-, tyhjennys- ja huuhteluolosuhteisiin.

2. Tärkeimmät ominaisuudet

--Optimoitu kuivapuhdasta ilmaa ja öljyttömiä piirejä varten

     Sisärakenne ja tiivistemateriaalit on räätälöity erityisesti kuivaa paineilmaa varten. Se sopii yhteen öljyttömien puhtaan ilman syöttöjärjestelmien kanssa varmistaakseen vakaan tasaisen suorituskyvyn ja pidentäen huomattavasti käyttöikää.

--Pilot Drive Design vakaalla matalapaineisella käynnistyksellä

     Toimii tasaisesti alhaisessa tulopaineessa ja pysyy toimivana myös vaihtelevissa ilmanlähteen paineissa. Siinä on nopea vastenopeus, alhainen kelan virrankulutus ja tasainen kytkentätoiminto.

-- Kompakti kevyt runko suurella virtauskapasiteetilla

     Pieni koko ja kevyt paino vievät vain vähän asennustilaa. Optimoidut sisäiset virtauskanavat tarjoavat erinomaisen virtauskapasiteetin täyttämään suuria tyhjennys- ja ilmanpuhallusvaatimuksia.

-- Erittäin nopea vaste ja jatkuva korkean taajuuden toiminta

     Äärimmäisen lyhyt vasteaika tukee jatkuvaa korkean syklin kytkentää, joka sopii täydellisesti nopeaan huuhtelu-, nestesuihku- ja ajoittaiseen pulssiohjaussovelluksiin.

-- Integroidut yhden kosketuksen push-in liittimet yksinkertaistettuun putkistoon

     Mukana tehtaalla valmiiksi asennetut integroidut pikaliittimet. Putket voidaan kytkeä suoraan ilman ylimääräisiä sovittimia, mikä lyhentää huomattavasti kokoonpanoa ja huoltoaikaa paikan päällä.

--Pitkä käyttöikä ja voiteluton toiminta

     Ensiluokkainen elastinen tiivisterakenne eliminoi voiteluöljyn tarpeen, ylläpitää puhtaita ja ympäristöystävällisiä ilmasilmukoita vakaalla pitkällä aikavälillä ja alhaisella vikatiheydellä.

-- IP65 korkea suojaluokka ja vahva sopeutuvuus ympäristöön

     Pölytiivis ja tippumaton rakenne kestää öljyn saastumista ja mekaanista tärinää, luotettava yleisiin automaatiolaitteisiin ja vaativiin teollisuustyöpajaympäristöihin.

--Tool-Locked Valinnainen manuaalinen ohitus

     Työkaluilla lukittu manuaalinen painike on saatavana laitteiden virheenkorjaukseen, rutiinitarkastukseen ja manuaaliseen hätäkytkemiseen, mikä parantaa käyttöturvallisuutta ja -mukavuutta.

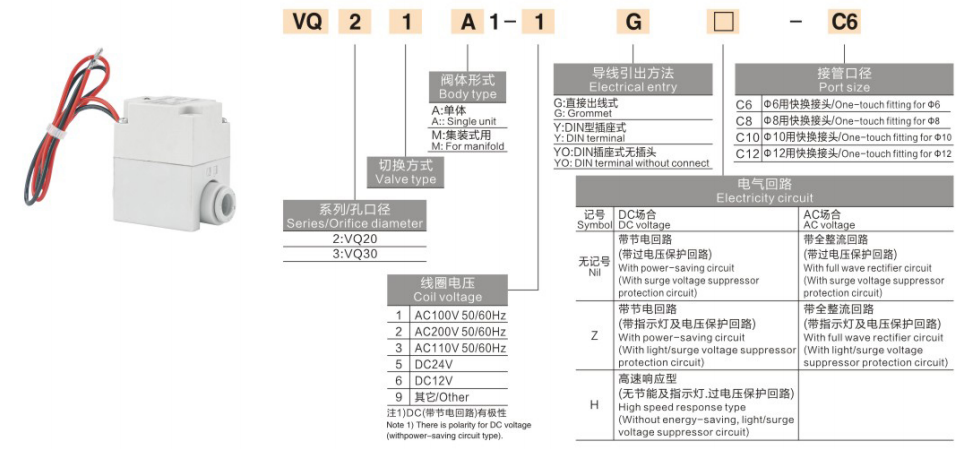

3. Täydelliset tekniset tiedot

     --Portin asettelu: 2-porttinen, 2-asentoinen yksisolenoidi

     --Käyttötyyppi: Pilottikäyttöinen

     --Soveltuva väliaine: Kuiva paineilma

     --Työpainealue: 0,01 ~ 0,6 MPa

     -- Ympäristön ja keskilämpötila: -10 ℃ ~ +50 ℃

     --Vasteaika: ≤7 ms

     --Quick Connect -koot: φ6 / φ8 push-in-liittimet (C6 / C8)

     -- Tiivistetyyppi: Elastinen kumitiiviste

     --Voiteluvaatimus: Voiteluvapaa

     -- Manuaalinen käyttö: Valinnainen työkalulla lukittu manuaalinen ohitus

     --Saatavana olevat kelajännitteet: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     -- Suojausluokitus: IP65 pölytiivis ja tippumaton

     -- Asennusvaihtoehdot: Yksittäinen yksikiinnitys / jakotukin pinokiinnitys

4. Tyypilliset sovellusskenaariot

     --On-off-ohjaus kuivailmaputkistoon ja puhtaan öljyttömän ilmansyöttöjärjestelmiin

     --Työkappaleen puhdistus, pölynpoisto, ilmanjäähdytys ja pakokaasun ohjauspiirit

     --Automaattiset koneet pakkaus-, elektroniikka-, painatus- ja elintarvikejalostukseen

     -- Pneumaattiset silmukat vaativat erittäin nopeaa vastetta, suurta virtausta, pitkää käyttöikää ja kompaktia asennustilaa

Yhden lauseen yhteenveto

     SOLH VQ21A -pilottiohjattu 2-porttinen magneettiventtiili kuivalle ilmalle tarjoaa erittäin nopean ≤7 ms:n vasteen, suuren virtauksen, kompaktin kevyen rakenteen, integroidut työntöliittimet ja huoltovapaan suorituskyvyn, mikä toimii tehokkaana on-off-ohjausratkaisuna kaikille kuivapuhtaille ilmapiireille.
