VR51-sarjan pneumaattinen kahden käden turvaohjausventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VR51-sarja on omistettu pneumaattinen kahden käden turvaventtiili. Sen ydinturvallisuuslogiikka edellyttää, että kahta erillistä painiketta painetaan samanaikaisesti 0,5 sekunnissa ilmavirran tuottamiseksi. Se on erityisesti kehitetty estämään käsien puristus-, puristus- ja leikkausonnettomuudet hydraulipuristimissa, niittauskoneissa, leikkauslaitteissa ja muissa vaarallisissa koneissa. Se on täysin kansainvälisten turvallisuusstandardien EN ISO 13851 ja EN574 mukainen.

Toimintaperiaate ja turvallisuuslogiikka

1. Kaksoistulo ja porttilogiikka

     -- Kaksi itsenäistä signaalin tuloporttia P1 ja P2

     -- Ilmanlähtö portissa A aktivoituu vain, kun molemmat tulosignaalit saapuvat alle 0,5 sekunnin aikaeron sisällä

     -- Tulosilman syöttö katkeaa välittömästi, jos jompikumpi painike vapautetaan tai yksi signaali katoaa

2. Sisäinen mekaaninen rakenne

     -- 3/2-tie 2-asentoinen pneumaattinen logiikkaventtiili ilman jousipalautusta

     - Sisäänrakennettu 0,5 sekunnin aikaviiveen valvontamekanismi, joka poistaa yhden käden peräkkäisen huijauksen

     -- Vakioäänenvaimennin esiasennettu pakoporttiin R

Täydelliset tekniset tiedot

     -- Käytettävä neste: Paineilma

     -- Käyttöpainealue: 0,25–1,0 MPa

     -- Vetopaine: 1,5 MPa

     -- Ympäristön lämpötila: -5 ~ +60 ℃ (jäätyminen kielletty)

     -- Porttivaihtoehdot: C06: φ6 metrinen palosuojattu työntöliitin C07: 1/4" imperial palosuojattu työntöliitin

     -- Nettopaino: n. 340 g

     -- Turvallisuussertifikaatit: EN ISO 13851, EN574, CE, RoHS

 Mallikoodin määritelmä

1.Esimerkki: VR51-C06-B

     -- VR51: ​​Kahden käden varoventtiilin sarjakoodi

     -- C06 / C07: Push-in-portin koko C06 = φ6 letkuliitin C07 = 1/4" letkuliitin

     -- Liite B: Asennuskiinnikevaihtoehto Ei jälkiliitettä = Takaportin putkistoversio B = Varustettu metallikiinnikkeellä (VR51B)

2. Suositut vakiomallit

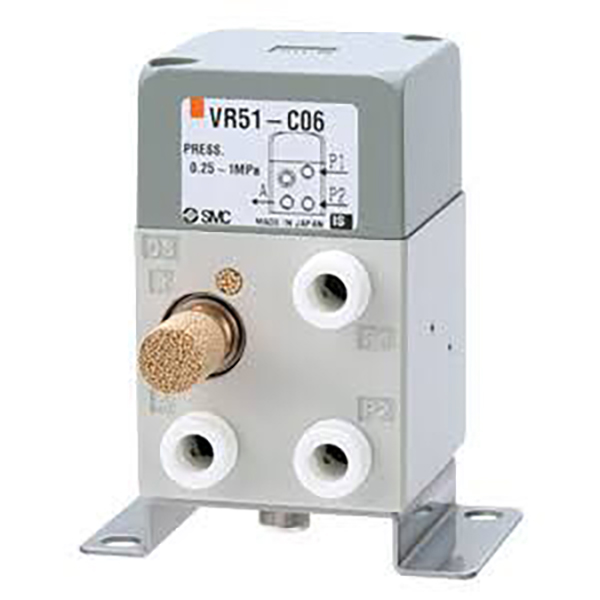

     --VR51-C06: φ6 työntö, takaputket (yleisimmin käytetty)

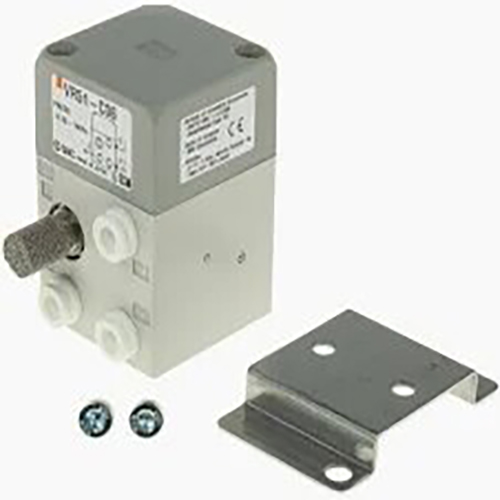

     --VR51-C06B: φ6 työntö kiinnikkeellä

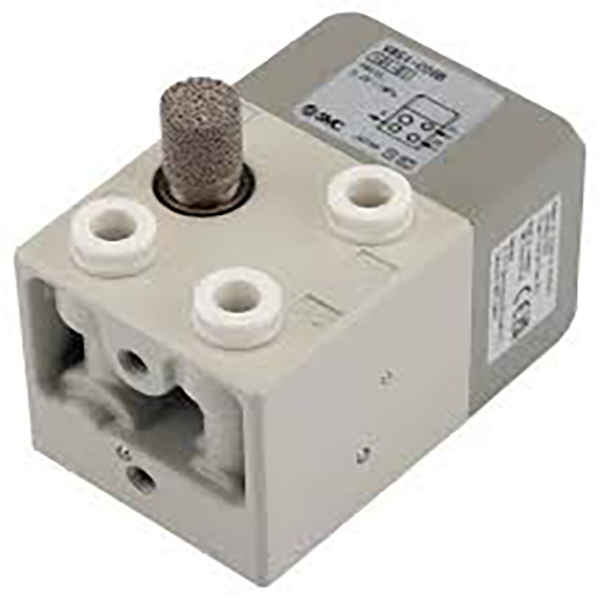

     --VR51-C07: 1/4" työntö, takaputket

Keskeiset turvallisuusedut

1. Pakollinen synkroninen kahden käden käyttö huijauksenestosuunnittelu

     Kelvollinen signaalilähtö laukeaa vain, kun molemmat kädet painavat painikkeita 0,5 sekunnin sisällä; yhdellä kädellä käyttö ei voi aktivoida laitteita. Kone pysähtyy välittömästi, kun jokin painike vapautetaan.

2. Täysi pneumaattinen rakenne luontaisen turvallisuuden takaamiseksi

     100 % ilmakäyttöinen ilman sähkökomponentteja; turvallisuussuorituskyky säilyy ennallaan sähkökatkon aikana. Räjähdyssuojattu rakenne toimii luotettavasti kosteissa, pölyisissä ja tulenaroissa työpajaympäristöissä.

3. Vankka ja pitkäikäinen huoltovapaa rakenne

     Kulutusta kestävä puolarakenne erinomaisella kontaminaatiokyvyllä. Voiteluvapaa toiminta; äänenvaimennin mukana vakiovarusteena paikan päällä tapahtuvan kokoonpanotyömäärän vähentämiseksi.

4. Joustava monisuuntainen asennus

     Tukee taka- tai pohjaputkistoa. Valinnainen asennuskiinnike mahdollistaa helpon paneelin ja laiterungon asennuksen erilaisiin koneasetelmiin.

Tyypilliset turvallisuussovellusskenaariot

     -- Pneumaattiset puristimet ja niittauskoneet: Kahden käden liipaisin välttääksesi käsien puristusvammat

     -- Leikkuu- ja leikkauskoneet: Pakollinen kahdella painikkeella aktivointi leikkausonnettomuuksien estämiseksi

     -- Kiinnitys- ja puristusasennusasemat: Turvalukitus puristumisvaaran välttämiseksi

     -- Ruiskupuristus- ja leimausapulaitteet: Turvallinen käynnistyksen lukituspiiri

     -- Puoliautomaattiset kokoonpanotuotantolinjat: Käsien suojaus vaarallisille toiminta-alueille

Yhden lauseen yhteenveto

     Täyspneumaattisessa kahden käden turvalukitusventtiilissä SOLH VR51 on sisäänrakennettu 0,5 s synkroninen tunnistuslogiikka, täysi EN ISO 13851 -turvallisuussertifikaatti, 3/2-suuntainen rakenne ja paloa hidastavat työntöliittimet, jotka toimivat vakioturvakomponenttina estämään käsien puristumis- ja puristusvaarat kaikentyyppisissä pneumaattisissa prosessointilaitteissa.
