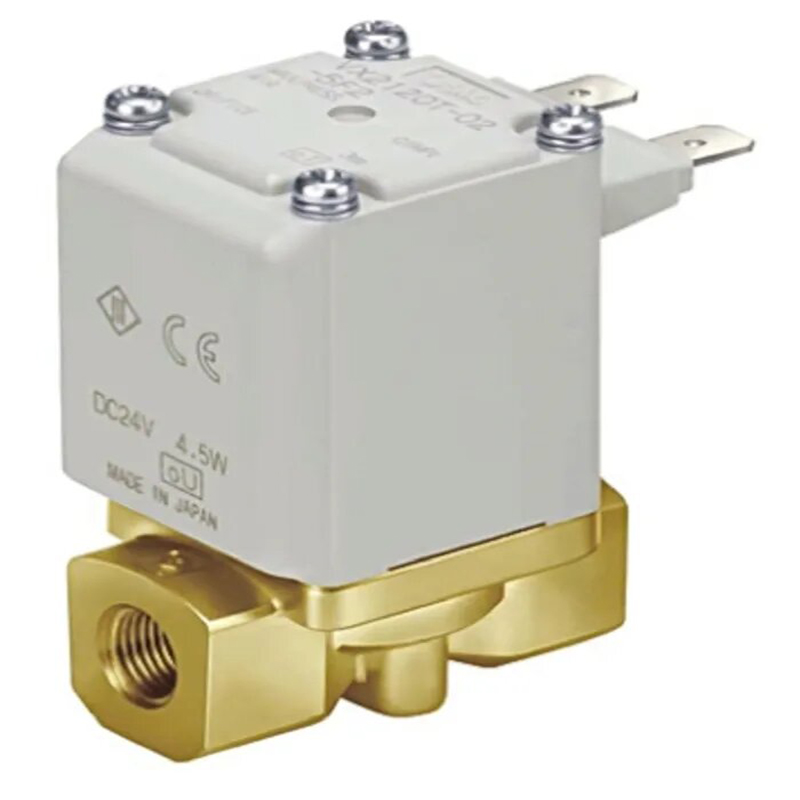

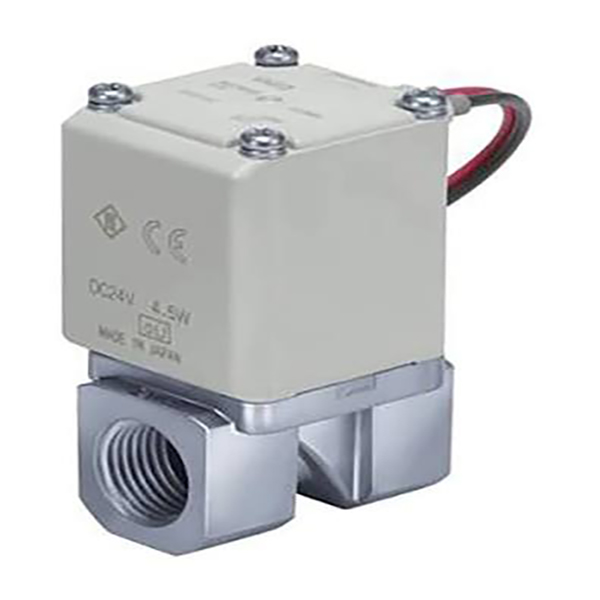

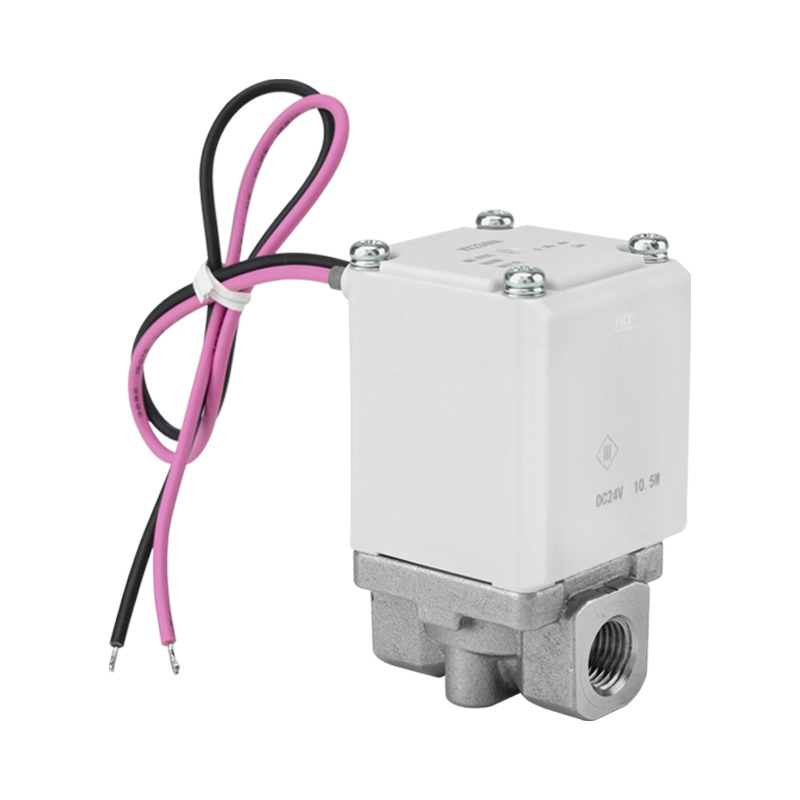

VX23-sarjan suoratoiminen 2/2-tiemagneettiventtiili

Merkki:Richge Technologyn SOLH

1. Tuotteen sijoittelu

     SOLH VX23 -sarja on suoratoiminen 2/2-tiemagneettiventtiili, joka on yhteensopiva monien välineiden kanssa, nollapainekäynnistys ja kompakti korkean virtauksen suorituskyky. Se ohjaa ilman, veden, öljyn, keskityhjiön ja lämpimän veden piirejä. Universaalina korkeataajuisena kytkentäventtiilinä sitä käytetään laajalti kompakteissa ilmanpuhallus-, jäähdytys-, voitelu- ja keskityhjiösäätösilmukaissa.

2. Tärkeimmät ominaisuudet

--Suoravaikutteinen suunnittelu nollapainekäynnistyksellä

     Minimikäyttöpainetta ei vaadita. Vakaa avautuminen ja sulkeutuminen täydellä 0–1,0 MPa painealueella, luotettava tyhjiö-, matalapaine- ja nollapaine-erokäyttöolosuhteisiin.

-- Multi-Medium Universal-yhteensopivuus

     Toimii sujuvasti paineilman, vesijohtoveden, hydrauliöljyn, keskityhjiön ja lämpimän veden kanssa. Yksi venttiili kattaa useita nestesovelluksia, mikä vähentää mallin valintatyyppejä ja varastokustannuksia.

- Kompakti kevyt ja parannettu virtauskapasiteetti

     Pienempi koko ja kevyempi kuin vastaavat standardiventtiilit, virtausnopeus kasvanut noin 20 %. Vie vain vähän asennustilaa, mikä on ihanteellinen tiiviille layoutille ja modulaarisille integroiduille laitteille.

-- Hiljainen ja tarttumaton rakenne

     Sisäänrakennettu puskuri- ja välysrakenne heikentää rautasydämen liikkeen iskumelua. Suuren viskositeetin nesteet eivät juurikaan tartu siihen, mikä takaa vakaan sammutusvasteen pitkän käyttöjakson aikana.

-- IP65 korkea suojaus ja pitkä käyttöikä

     IP65 pöly- ja roisketiivis kotelorakenne. Patterieristys Luokka B / Luokka H valinnainen, vakaa jatkuvassa pitkäaikaisessa jännitteessä ja pidentynyt käyttöikä.

-- Helppo putkiston ja jakotukin kiinnitystuki

     Yhteensopiva nopeasti työnnettävien putkiliittimien kanssa. Tukee itsenäistä yksittäisasennusta ja jakotukin pinottua kokoonpanoa, mikä yksinkertaistaa johdotusta ja putkistoa huoltotehokkuuden parantamiseksi.

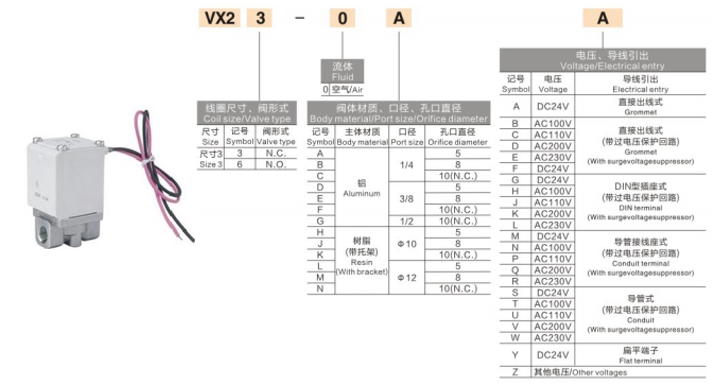

3. Täydelliset tekniset tiedot

     --Piirin tyyppi: 2/2-tie, suoratoiminen

     - Vakiotoiminto: Normaalisti suljettu NC (suljettu, kun virta katkaistaan, auki, kun virta on kytketty)

     -- Käytettävät nesteet: ilma, vesi, öljy, keskityhjiö, lämmin vesi

     --Käyttöpainealue: 0–1,0 MPa

     --Painepaine: 1,5 MPa

     -- Ympäristön ja keskilämpötila: -20 ℃ ~ +60 ℃ (H-luokan kela tukee korkeampaa lämpötilaa)

     -- Tiivistemateriaali: NBR, FKM valinnainen

     - Venttiilin rungon materiaali: alumiiniseos, C37 messinki, ruostumaton SUS-teräs, tekninen hartsi

     - Portin koot: 1/4", 3/8", 1/2"

     - Valinnaiset kelajännitteet: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Virrankulutus: DC-versio n. 10,5W

     -- Suojausluokka: IP65

     --Asennustila: Yksittäinen erillinen / jakotukin pinoasennus4. Tyypilliset käyttöskenaariot · Automatisoidut laitepiirit: ilmanpuhallus, nestesuihkutus, jäähdytys ja voitelu

     --Vedenkäsittely, puhdistuskoneet ja pienten nesteputkien on-off-ohjaus

     -- Tyhjiöadsorptio, tyhjiön katkaisu ja keskityhjiöjärjestelmät

     --Mini nesteen ohjaus pakkaus-, elektroniikka-, paino- ja elintarvikekoneisiin

     --Yleiset työolosuhteet, jotka vaativat nollapaineen käynnistystä, yhteensopivuutta monien laitteiden kanssa, kompaktin rakenteen ja kestävän suorituskyvyn

Yhden lauseen yhteenveto

     SOLH VX23 -suoratoiminen 2/2-tiemagneettiventtiili sisältää nollapainekäynnistyksen, yleisen multimediasovituksen, kompaktin korkean virtauksen, IP65-suojauksen ja jakotukin kiinnityskyvyn. Se toimii kustannustehokkaana yleisventtiilinä pienille nesteen päälle-pois-ohjausjärjestelmille.
