VZM500 (VZM5) -sarjan 5/2-tie mekaaninen venttiili

VZM500 (VZM5) -sarjan 5/2-tie mekaaninen venttiili | Keskivirtaus, elastinen tiiviste, pneumaattinen ohjausventtiili

Tuotemerkki: SOLH by Richge Technology | SMC-yhteensopiva 5-porttinen mekaanisesti toimiva pneumaattinen venttiili

1. Tuotteen yleiskatsaus

     SOLH VZM5 (VZM500) -sarja on akeskikokoinen 5/2-tie mekaaninen ohjausventtiili täysin yhteensopiva SMC-standardin kanssa. Hyväksytty erittäin luotettava elastinen kumitiivisterakenne, siinä on vakaa tiivistys, nopea vaste ja erinomainen keskimääräinen virtauskyky Cv-arvolla jopa 0,6. Varustettu vakiona Rc1/8-portilla ja täydellisillä valinnaisilla toimielinten päillä, se tukee mekaanista rajalaukaisua, manuaalista ryömintäohjausta ja turvapiirien lukitusta. Joustavan jalkakiinnityksen ja jakotukkien integroidun asennuksen, korkeataajuisen kestävyyden ja laajan paineen mukauttavuuden ansiosta se toimii vakiomallina kaksisylinterisen synkronoinnin, pneumaattisen piirikytkennän ja mekaanisen rajan ohjauksen automatisoiduilla tuotantolinjoilla.

2. Tekniset keskeiset tiedot

3. Portin määritelmä ja piiritila

  3.1 Normaali 5/2-suuntainen tila (kaksoisohjaus / mekaaninen ohjaus)

     1(P) = ilmansyöttöportti, 2(A) = positiivinen lähtöportti, 3(B) = käänteinen lähtöportti, 4(EXH) = poistoilmaportti, 5(EXH) = poistoportti. Toteuttaa pneumaattisten toimilaitteiden kaksisuuntaisen kytkennän ja nopean tyhjennyksen.

  3.2 Valinnainen 5/3-suuntainen tila (keskiasento)

     Valinnainen keskisuljettu tyyppi ja keskipaineenalennustyyppi, jotka mukautuvat tarkasti pneumaattiseen sijoitteluun, paineen ylläpitämiseen ja tarkan iskunsäätövaatimuksiin.

  3.3 Pilottiportin määritykset

     EXH-pilottiportti käyttää M5 × 0,8 -kierrettä. Ulkoinen pilottiversio tukee itsenäistä ilmanlähteen ohjausta, joka sopii keskitettyyn pneumaattiseen ohjaukseen ja suuren virtauksen silmukan sovitusskenaarioihin.

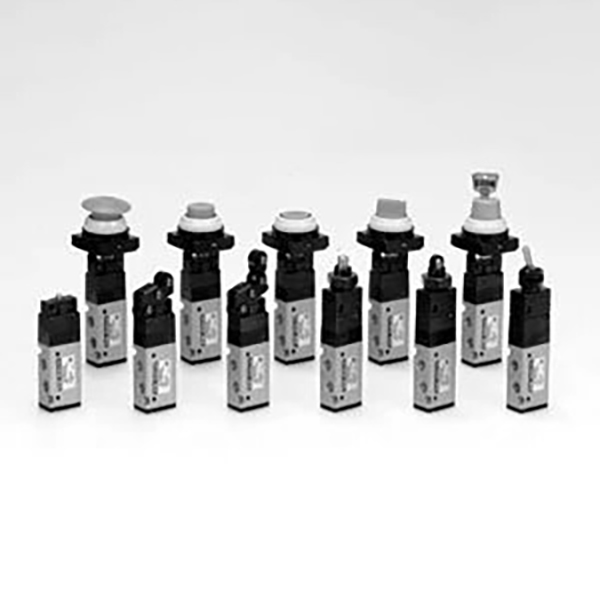

4. Täyden sarjan toimilaitteen pään vaihtoehdot

5. Mallin koodaussäännöt ja yleiset mallit

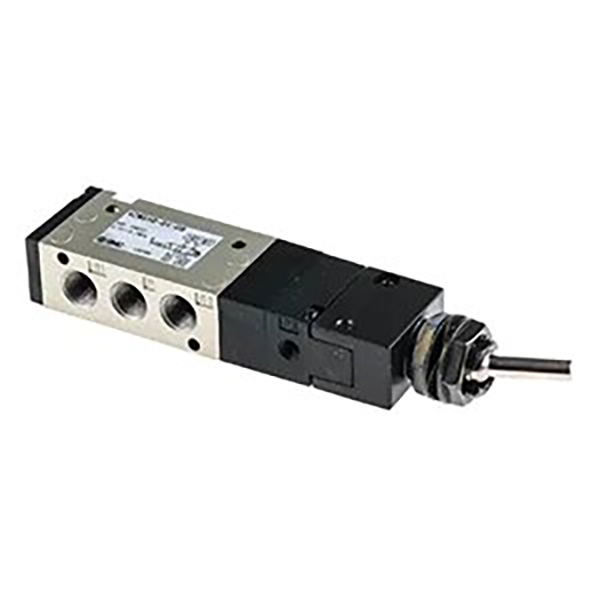

  5.1 Mallin tulkinta (esimerkki: VZM550-01-08)

     • VZM550: Vakio 5/2-tie joustava tiiviste perusmekaaninen venttiili

     • Portin koodi: 01 = Rc1/8; N01 = NPT1/8; F01 = G1/8

     • Toimilaitteen koodi: 08=vaihtovipu; 01 = rullavipu; 30=painike; 37 = työnnä-veto

     • Valinnainen jälkiliite: -L=jalkakannattimella; -3 = 5/3-suuntainen tyyppi; P = ulkoinen pilottityyppi

  5.2 Hot-selling vakiomallit

     • VZM550-01-01: 5/2-suuntainen, perusrullavipu, Rc1/8-portti, suositeltava yleisissä mekaanisissa rajaskenaarioissa

     • VZM550-01-30: 5/2-suuntainen, painonappityyppi, Rc1/8-portti, sopii manuaaliseen laitteiden lenkille ja virheenkorjaukseen

     • VZM550-01-37: 5/2-suuntainen, push-pull-tyyppinen, Rc1/8-portti, manuaaliseen lukitsemiseen ja väärinkäytösten hallintaan

     • VZM550-01-02: 5/2-suuntainen, yksisuuntainen rullavipu, Rc1/8-portti, ammattimainen paluurajoitin

6. Tuotteen keskeiset edut

  6.1 Normaali keskikokoinen suuri virtaus

     Varustettu yleisellä Rc1/8-portilla ja Cv=0,6 virtauskertoimella, joka sopii täydellisesti keskivirtauksen pneumaattisiin piireihin, toteuttaa kaksoissylinterien vakaan synkronisen toiminnan ja useiden toimilaitteiden luotettavan kytkennän.

  6.2 Erittäin vakaa elastinen tiiviste

     Hyväksyy integroidun kumiventtiilin sydämen elastisen tiivistysrakenteen, jossa ei ole vuotoa, vakaa paineenpito ja nopea vastenopeus. Se tarjoaa pitkän käyttöiän ja erittäin alhaiset ylläpitokustannukset perinteisissä teollisissa työoloissa.

  6.3 Täyden peiton laukaisutilat

     Täydelliset toimilaitevaihtoehdot, mukaan lukien rulla, mäntä, vaihtovipu, painike ja työntö-vetotyypit, kattavat täysin mekaanisen rajan, automaattisen liipaisun, manuaalisen virheenkorjauksen ja turvalukitussovellusskenaariot.

 6.4 Monipuolinen joustava asennus

     Tukee itsenäistä jalkatuen asennusta ja jakotukkiin integroitua klusterin asennusta. Mielivaltaiset EXH-portit voidaan putkittaa poistoa varten, mikä mukautuu tiheään paneeliasetteluun ja rajoitettuun asennustilaan.

  6.5 Korkean taajuuden teollinen kestävyys

     Tukee jopa 300 c.p.m korkeataajuista syklistä toimintaa erinomaisella iskun- ja tärinänkestävyydellä. Se mukautuu vakaasti raskaan teollisuuden laitteiden pitkäaikaiseen jatkuvaan käyttöön.

  6.6 Ulkoisen pilotin laajennettava rakenne

     Valinnainen ulkoinen pilottiohjaustila toteuttaa kauko- ja keskitetyn ilmalähteen ohjauksen, joka täyttää suuren virtauksen pääpiirien ja automatisoitujen integroitujen pneumaattisten järjestelmien vaatimukset.

7. Tyypilliset sovellusskenaariot

     • Kaksisylinterinen synkroninen ohjaus: Varmista automatisoidun laitteiston kaksoissylinterien synkroninen yhteistoiminta toiminnan johdonmukaisuuden parantamiseksi.

     • Pneumaattinen piirikytkentä: Jigien ja kiinnikkeiden kiinnitys/purkaminen, aseman kytkentä ja pneumaattisen silmukan suuntaohjaus.

     • Mekaanisen rajan laukaisu: Iskun paikallaan oleva signaalin laukaisu ja mekaaninen lukitussuoja rullaviputoimilaitteiden kautta.

     • Manuaalinen käyttöohjaus: Laitteen virheenkorjaus, manuaalinen käynnistys/pysäytys ja paneelin manuaalinen ohjaus painike- ja push-pull-tyypeillä.

     • Turvallisuussuojapiiri: Hätäpysäytysnollaus ja turvaovien lukitussuoja lukittavilla ja sienipäätoimilaitteilla.

     • Teollisuuden yleinen automaatio: Korkeataajuinen asennonsäätö ja monitoimilaite pakkaus-, tulostus- ja elektroniikkavalmistuslaitteisiin.

8. VM-sarjan mallien valinnan vertailu

Yhden lauseen yhteenveto

     SOLH VZM500 (VZM5) -sarjan 5/2-tie mekaaninen venttiili integroituuRc1/8-standardiportti, Cv0.6 keskisuuri virtaus, täyden sarjan monitoimitoimilaitteet ja joustavat asennustilat, joka on tavallinen pääkomponentti automaattisissa kaksisylinterisissä synkronisissa ohjaus- ja pneumaattisissa piirikytkentäjärjestelmissä.
