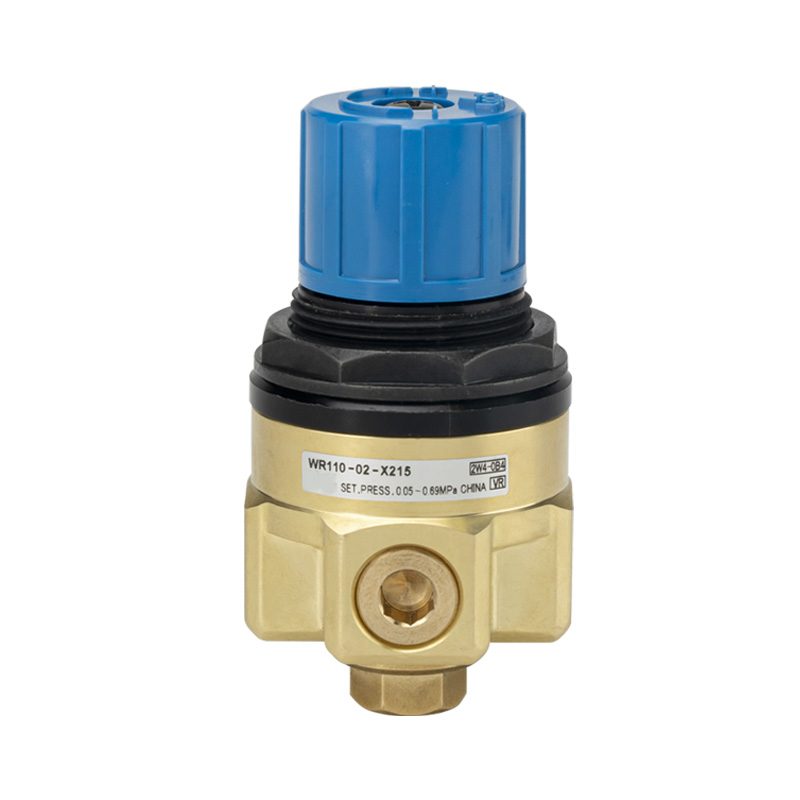

WR110-sarjan kompakti vedenpaineensäädin

Merkki:Richge Technologyn OLH (睿其格科技)

Tuotteen sijoittelu

     WR110-sarja on suoratoiminen kompakti paineensäädin, joka on kehitetty yksinomaan teollisuuden jäähdytysvesi- ja prosessivesiputkistoon. Tämä venttiili on valmistettu ruosteenesto-erityismessingisellä kotelolla, ja se tarjoaa tasaisen vedenpaineen säädön ja monipuoliset asennusvaihtoehdot, jotka sopivat pienikokoisiin vedenkiertojärjestelmiin.

Rakenne ja toimintaperiaate

     -- Suoravaikutteinen komposiitti mäntä-kalvorakenne, jossa on sisäänrakennettu kevennystoiminto

     -- Sovellettava väliaine: vesijohtovesi ja yleinen teollisuusvesi; ei sovellu deionisoidulle tai erittäin puhtaalle vedelle

     - Venttiilin runko käyttää erityistä messinkimateriaalia, jolla on ruosteenesto- ja hilseilyteho

     --Varustettu yläpuolelle asennettavalla lukittavalla sinisellä säätönupilla

     --Varattu Rc1/8-sivuportti painemittarin asennusta varten

     --Kaksi asennusratkaisua: suora kierreasennus tai valinnainen B21-1P-kiinnitysteline

Tärkeimmät ominaisuudet

1. Kaksi valinnaista säädettävää painealuetta

     --WR110-X224 matalapaineinen versio: 0,08–0,39 MPa

     --WR110-X215 keskipaineinen versio: 0,05–0,69 MPa Suurin työpaine saavuttaa 0,8 MPa ja koepaine on 1,72 MPa.

2. Vesilaatuinen korroosionesto messinkirakenne

     Erityinen messinkirunko vastustaa tehokkaasti veden korroosiota ja kalkin kertymistä. Yhdistetty vedenpitävillä kumitiivisteillä, käyttölämpötila kattaa -5℃ ~ +60℃.

3. Pienikokoinen ja kevyt ääriviiva

     Kokonaismitat φ45 × 75 mm, nettopaino vain 0,26 kg, täydellisesti sopivat sulautetut laitteet ja kapeat jäähdytysvesiputket.

4. Vakaa säätö ylipaineenpoistosuojauksella

     Nopea vaste ja pieni lähtöpaineen vaihtelu. Sisäinen kevennyskanava vapauttaa automaattisesti ylipaineen suojatakseen alavirran putkistoja. Lukittava nuppi estää tahattoman tärinän tai tahattoman kosketuksen aiheuttaman paineen säätämisen.

5. Joustavat kierreportit ja monisuuntainen asennus

     Standardi Rc1/8- ja Rc1/4-portit; NPT-kierre valinnainen X215-mallissa. Erillinen sivumittariportti on varattu, ja optimaalisen suorituskyvyn saavuttamiseksi suositellaan pystysuoraa asennusta.

Tekniset tiedot -taulukko

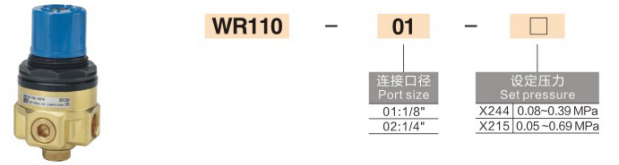

Mallikoodin selitys

Esimerkki: WR110-02-N-X215

     --WR110: Perustuotesarja

     --01 / 02: Vastaava portin koko

     --N: NPT-kierreversio; tyhjä merkki edustaa standardia Rc-kierrettä

     --X215 / X224: Koodi eri paineensäätöalueille

Tyypilliset sovellusskenaariot

     Työstökoneiden ja karan jäähdytysveden kiertolinjat Jäähdytysjärjestelmät laserleikkaus- ja hitsauslaitteille Pienet vedenkäsittely ja RO-kalvon tulopaineen stabilointi Vedensyöttöputket testausinstrumentteihin ja analyyttisiin laitteisiin Kostutus- ja ruiskutuspiirit paino- ja paperikoneissa Ei-puhtaat prosessivesiputket lääkintä- ja puolijohdeapulaitteita varten.

Yhden lauseen yhteenveto

     WR110-vesispesifisessä paineensäätimessä on kalkkia estävä messinkirunko, 0,8 MPa paineluokitus, kaksi säädettävää painealuetta, kompakti koko, sisäänrakennettu kevennys ja lukittava nuppi, joten se on ensisijainen paineensäätökomponentti pieniin teollisiin vedenkiertojärjestelmiin.
