ZW32-40.5 -sarjojen ulkojännitetyön tyhjiökatkaisijoita käytetään kolmivaiheisissa tehojärjestelmissä, joissa AC 50Hz ja nimellisjännite 35 kV, keinona erottaa ja yhdistää kuormitusvirta, ylikuormitusvirta ja oikosulkuvirta. Katkaisija voidaan varustaa uudelleen sulkemisohjaimella virranominaisuuksien tunnistamiseksi ja useita automaattisia uudelleenkannauksia, itsetoimitettua PT: tä virtalähteenä tulla älykkääksi katkaisijaksi, jolla on jännite ja virran signaalin lähtö ja sitä voidaan ohjata; elektronisen PT: n avulla tehon aikaansaamiseksi ja voi suorittaa ylivirtaviive, inrush-virtaviive, oikosulku nopean tauon kolmivaiheinen komposiittisuojaus.

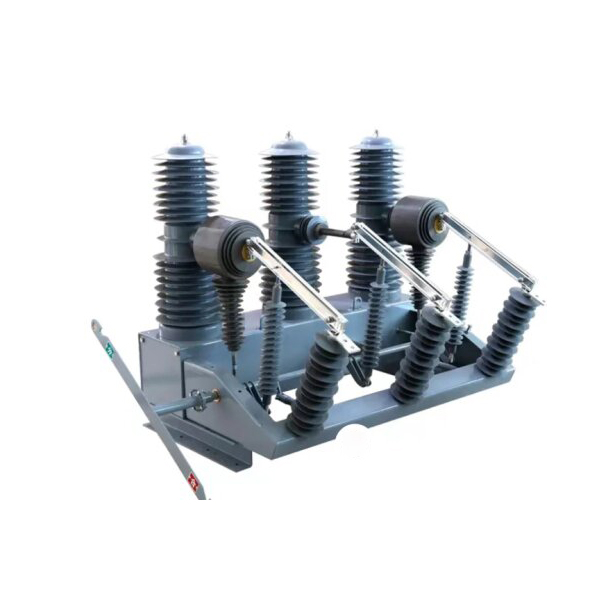

ZW32-40.5 Ulkona korkeajännitteen tyhjiökatkaisija koostuu pääasiassa integroidusta suljetusta pylväästä, virran muuntajasta, OperationG-mekanismista ja laatikkojen rungosta. Tämäntyyppinen katkaisija on miniatyroitu, ja sen kuori on valmistettu korkealaatuisesta teräslaatkista. Virustorjunta-autot voidaan valita käyttäjien tarpeiden mukaan. ZW32-40.5 Ulkona korkeajännitteen tyhjiön katkaisija ja älykäs ohjausyhdistelmä. Kytkimen käytöstä voidaan toteuttaa paikallisesti, ja sitä voidaan käyttää myös kauko-ohjauksella viestintärajapinnan kautta. Välimeren katkaisijan toisia tietoja voidaan siirtää myös ohjauskeskukseen ja viestintäkanava voidaan kaapeli-, optisen kuitujen.GPRS/CDMA, GSM, jne.

Piirteet

(1) ZW32-40.5 -sarja tuotesarjaksi kokonaisuudessaan pylvästyypeille, kolmivaiheinen, joka on yhteinen mekanismilaatikkoon, katkaisuhuoneen dynaaminen pää käännevarren läpi, eristettyjä solmitankoja kytkettyyn mekanismin lähtöakseliin. Katkaisijaan kytketty mekanismi ja kytkentävarsi ovat vedenpitävässä laatikossa. Katkaisijan läpäisymekanismi koostuu kytkentävarresta ja kainalosauvoista, ja keskeytymiskammion dynaaminen pää on kytketty käyttömekanismin lähtöakseliin kainalosaarin, eristetyn solmiotangon, kytkentävarren ja käyttömekanismin läpi. Lähtöakselin kierto ajaa kaaren sammutuskammion dynaamisen kosketuksen toteuttamiseksi jakautumisen ja sulkemistoimenpiteen toteuttamiseksi.

(2) ZW32-40.5 -sarjatuotteet on varustettu virran muuntajalla, jokainen vaihe voi ottaa neljä käämiä, joista kahta käytetään mittaukseen, kaksi suojaamiseksi. Asiakkaan tarpeen mukaan 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Virtamuuntaja voidaan asentaa.

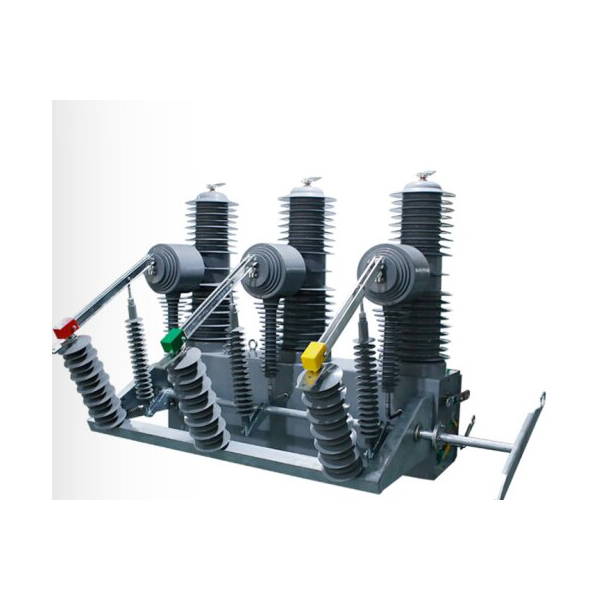

(3) Kytkimet voidaan lisätä katkaisijan sivulle, jotta muodostuu korkeajännite-tyhjiökatkaisija ja ulkojännite-irrotuskytkimen yhdistelmälaite, joka lisää näkyviä irrottamiskatkoja ja sillä on luotettava lukitustoiminta.

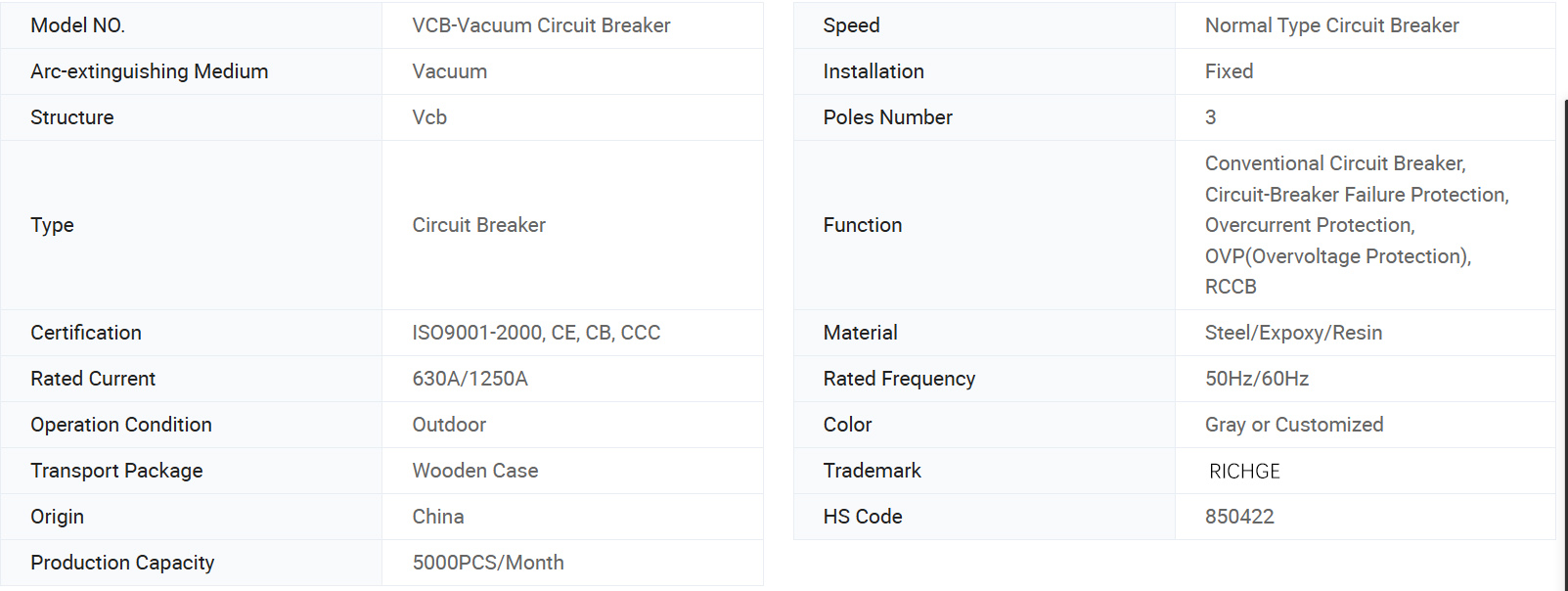

Perustiedot.

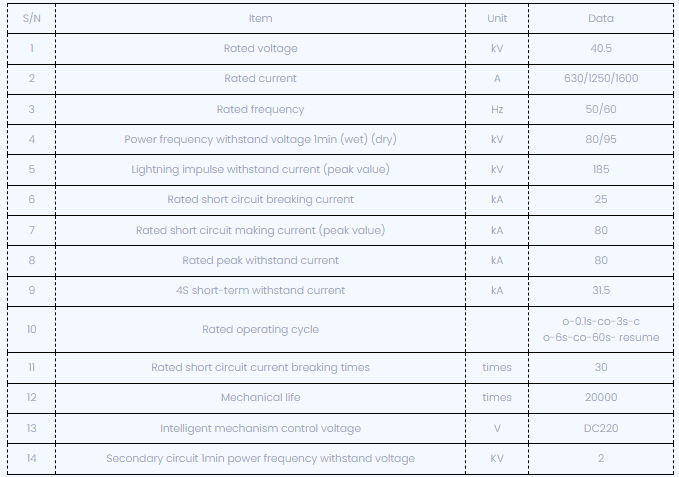

Tekninen parametri

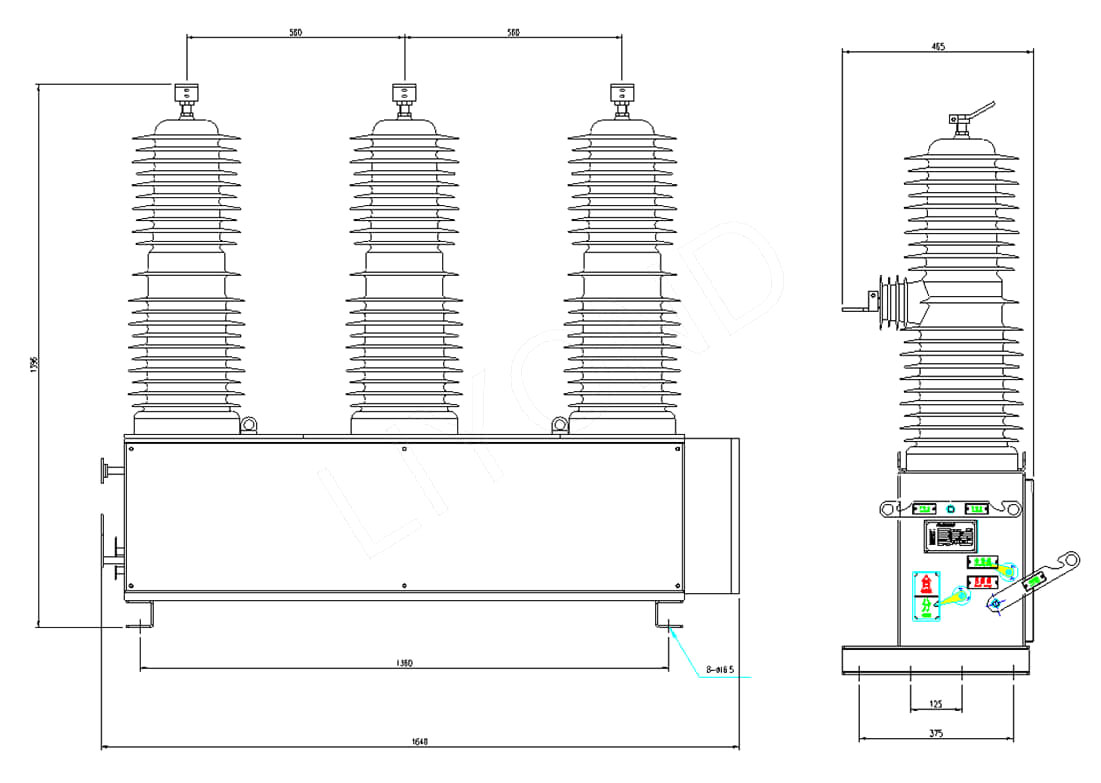

Dimensional piirustus:

ZW32-40.5Dimensions Viite

Määritä tilaustilassa tuotetyyppi, nimi, määrä, nimellisvirta, nimellinen oikosulkuvirtavirta, virran muuntajan, käyttötilan ja käyttöjännite jne.

Työolot

1. Ilman lämpötila: -30 ℃ ~+60 ℃;

2. Korkeus: enintään 2000 metriä;

3. Tuulen nopeus ei ylitä 34 m/s;

¨ Värähtelyt tai maanliikkeet kytkentälaitteen ja ohjauslaitteiden ulkopuolelta ovat vähäisiä;

4. Saastumisaste: Taso IV;

5. Varastointilämpötila -40 ℃ ~+85 ℃.
