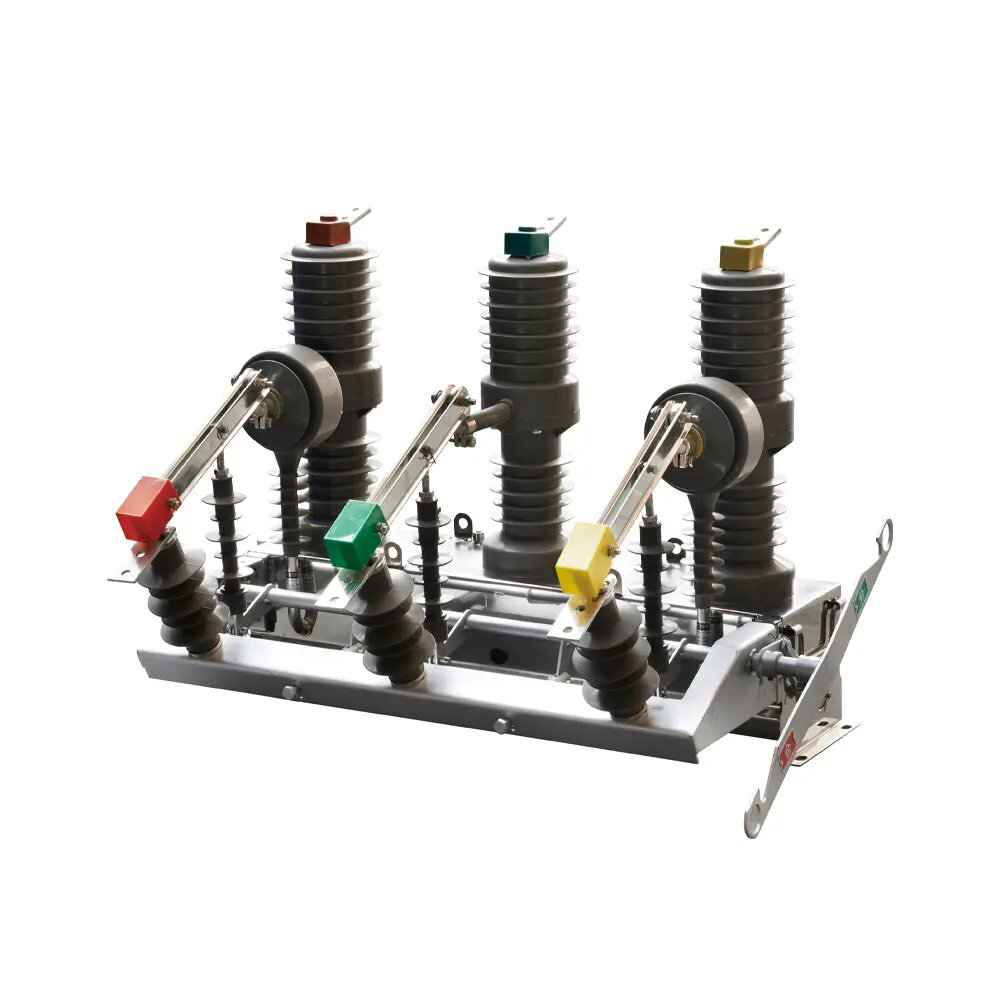

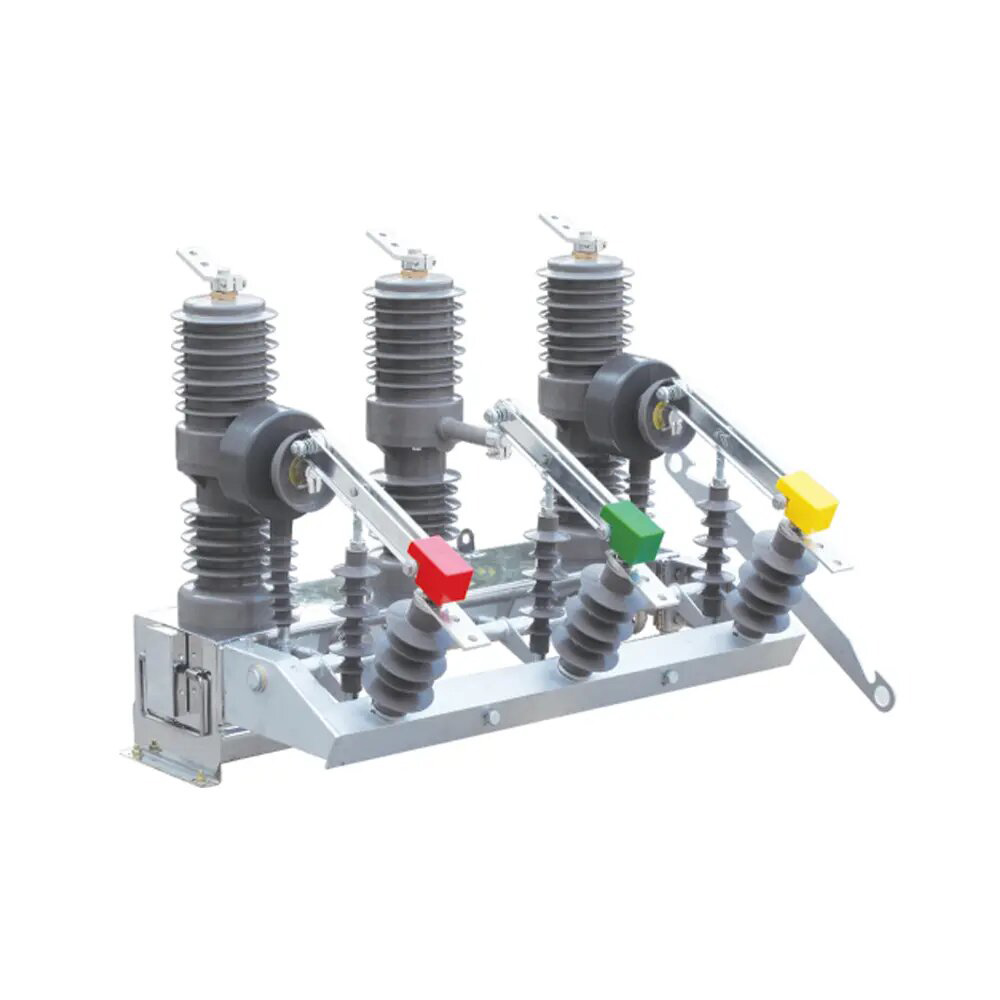

ZW32-12 Ulko tyhjiökatkaisinta ohjaimen automaattisesti

ZW32-12 Ulko tyhjiökatkaisinta ohjaimen automaattisesti

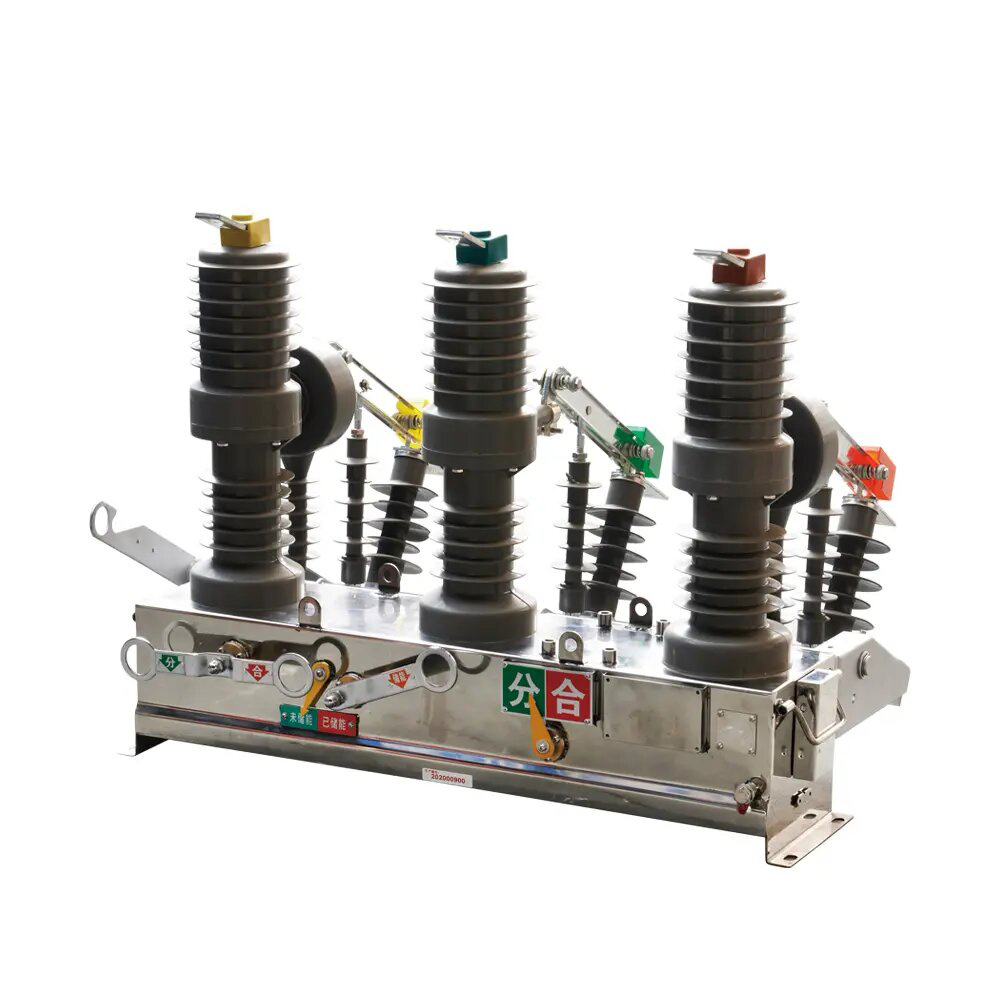

ZW32-12 Ulko tyhjiön katkaisija (jäljempänä nimellä Circuit Breaker) on ulkoilmajakeluvälineet, joiden nimellisjännite on 12 kV ja kolmivaiheinen AC 50Hz. Sitä käytetään pääasiassa kuormitusvirran, ylikuormitusvirran ja oikosulkuvirran sulkemiseen ja sulkemiseen sähköjärjestelmässä. Se soveltuu sähköaseman ja teollisuus- ja kaivosyritysten sähköasemajärjestelmien suojaamiseen ja hallintaan ja paikkoihin, joissa maaseudun sähköverkot toimivat usein.

ZW32-12-sarjan AC-korkeajännitteen tyhjiökatkaisijat noudattavat GB 1984 ”AC High-jännitteen katkaisijoita” ja kansainvälistä sähköteeknistä komissiota IEC 60056 ”Korkeajännitteiset AC-katkaisijat” ja muut standardit.

Katkaisijalla on pienen koon, kevyen, kestävyyden ja ylläpitovapauden ominaisuudet, ja se voi sopeutua ankariin sääolosuhteisiin ja likaisiin ympäristöihin.

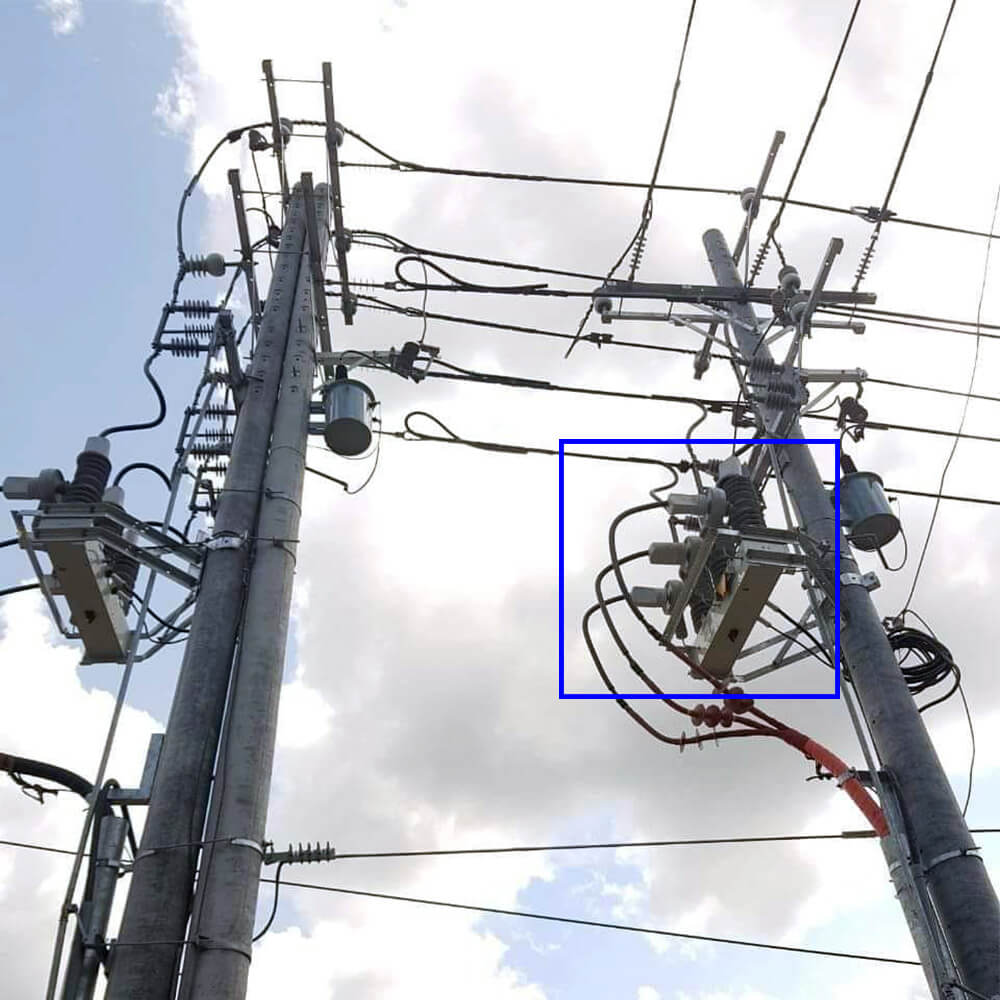

ZW32-12 MV-tyhjiökatkaisija on ulkona jakeluvälineet, joissa on nimellisjännite 12 kV, kolmen vaiheen AC 50Hz. Sitä käytetään sähköaseman sekä teollisuus- ja kaivosyritysten jakelujärjestelmässä käytön suojaamiseksi ja hallitsemiseksi. Sitä käytetään myös maaseudun tehoverkoissa, joissa on usein käytettävä käyttöä kuormavirran murtamiseen ja sulkemiseen sekä kuormitusvirran ja oikosulun virtavirran virtajärjestelmän yli.

Tyhjiökatkaisimen eristys hyväksyy silikonikumikotelon, jonka käyttöikä on pidempi, korkeampi luotettavuus, hyvä säänkestävyys, kuljetukselle sopiva, hyvä arvosana. Toimintamekanismissa on miniatyrisointi, korkea luotettava jousen toimintamekanismi, on yksinkertaisen rakenteen edut, mekaaninen käyttöikä 10000 kertaa.

Tämä katkaisija ja ohjain voivat muodostaa täydellisen sarjan uudelleenkäynnistimeksi, toteuttaa kaukosäädin, telemetria, etäviestintä, etähallinta neljä etätoimintoa. Tuoteominaisuudet: Ei palamisen ja räjähdysvaarat, ylläpitovapaat, pieni koko, kevyt (alle 100 kg), pitkä käyttöikä (miljoonaa), turvallisuutta ja luotettavuutta, yksinkertaista käyttöä, kävivää ylläpitoa ja asennusta. Voidaan varustettu Power Electronics PT: llä lyhyen etäisyyden kaukosäätimelle voidaan varustaa kaksoisvirtalähde -automaattilla

Kytkentälaite ja älykkyysautomaattinen uudelleenkäyttäjän ennakkomaksun mittausautomaatiojärjestelmä.

Standardi: IEC 62271-100

Piirteet

1. Kirokajaja käyttää kolmivaiheisen tullirakenteen, jolla on rikkoutumiskyky, ei palamis- ja räjähdysvaarat, ylläpitovapaa, pieni koko, kevyt ja pitkä käyttöikä.

2. Katkaisija omaksuu täysin suljetun rakenteen, jolla on hyvä tiivistymisteho, mikä auttaa parantamaan kosteuden kestävän ja kondensaation suorituskykyä ja on erityisen sopiva käytettäväksi kylmissä tai kosteissa alueilla.

3. Kolmivaiheinen pilarit ja nykyiset muuntajat käyttävät tuotettua ulko-epoksihartsin kiinteän eristyksen tai käyttävät kotimaisia ​​epoksihartsien ulkoistamista silikonikumin kiinteän eristyksen; Sillä on korkea ja matala lämpötilavastus, ultraviolettiresistenssi ja ikääntymiskestävyys.

4. Toimintamekanismissa on miniatyrisoitu jousen toimintamekanismi, energian varastointimoottorin teho on pieni ja avaamisen ja sulkemisen energiankulutus on alhainen; Mekanismin lähetys ottaa käyttöön suoran siirtotilan, osien lukumäärä on pieni ja luotettavuus on korkea. Käyttömekanismi sijoitetaan suljettuun mekanismilaatikkoon, joka ratkaisee toimintamekanismin korroosioongelman ja parantaa mekanismin luotettavuutta.

5. Katkaisijan avaus- ja sulkemiskäyttöä voidaan käyttää manuaalisesti tai sähköisesti ja kaukosäätimellä. Sitä voidaan sovittaa älykkään ohjaimen kanssa virranjakelun automaation toteuttamiseksi, ja se voidaan yhdistää myös uudelleenkäynnistimeen automaattisen uusinnan ja poikkilevyn muodostamiseksi.

6. Katkaisija voidaan varustaa kaksivaiheisella tai kolmivaiheisella virran muuntajilla ylivirta- tai oikosulkujen suojaamiseksi, ja se voi myös tarjota virran hankintasignaaleja älykkäälle ohjaimelle; Mittauksen nykyiset muuntajat voidaan lisätä käyttäjän vaatimusten mukaisesti.

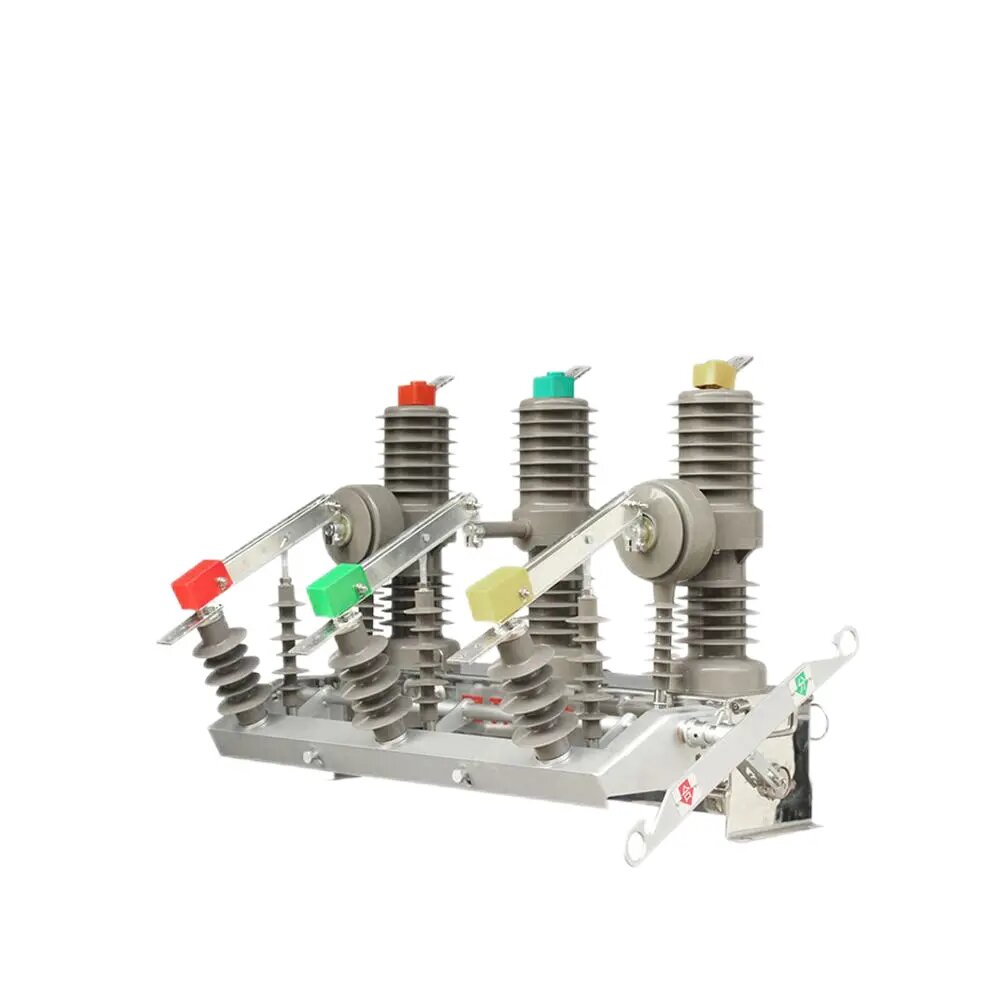

7. Katkaisija voidaan varustaa kolmivaiheisella kytkentäkytkimellä, ja siellä on näkyvä murtuma, kun eristämiskytkin on auki, ja se on varustettu anti-MISTAKE-lukituslaitteella, jossa on katkaisijan runko. Kun katkaisija on sulkemisasennossa, eristyskytkintä ei voida avata tai sulkea; Katkaisijaa voidaan käyttää vain, kun eristysveitsi on täysin suljettu tai täysin avattu. Pilarieristimet voidaan kytkeä toisiinsa helpon huoltoa varten.

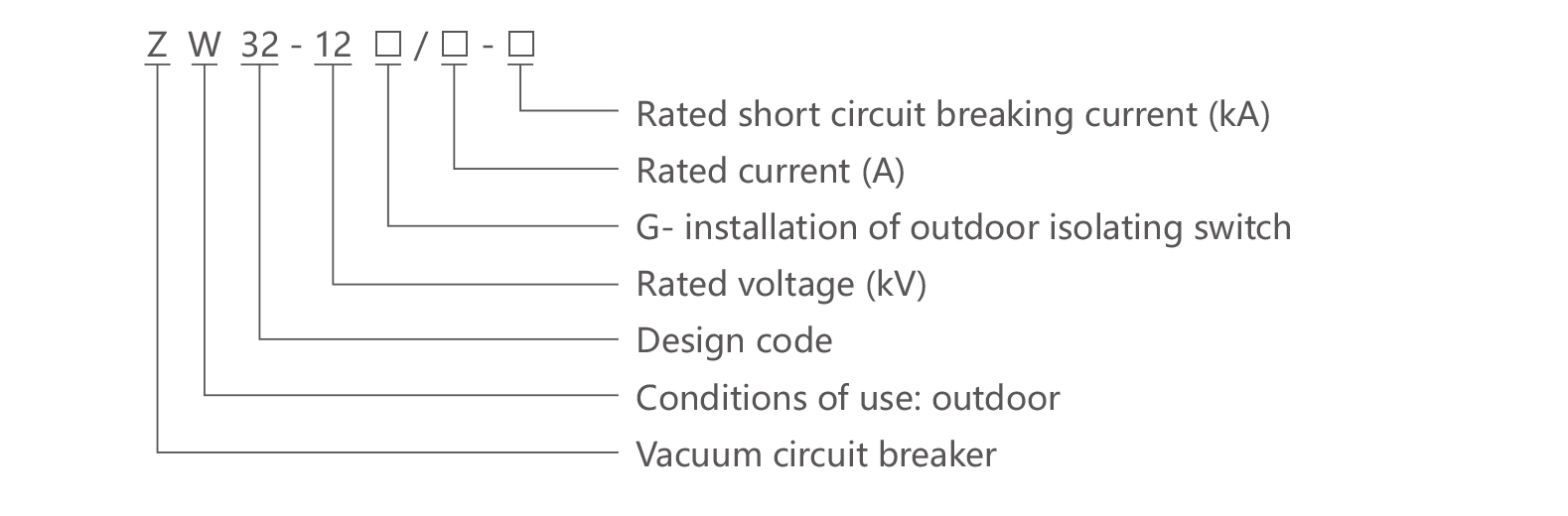

Valinta

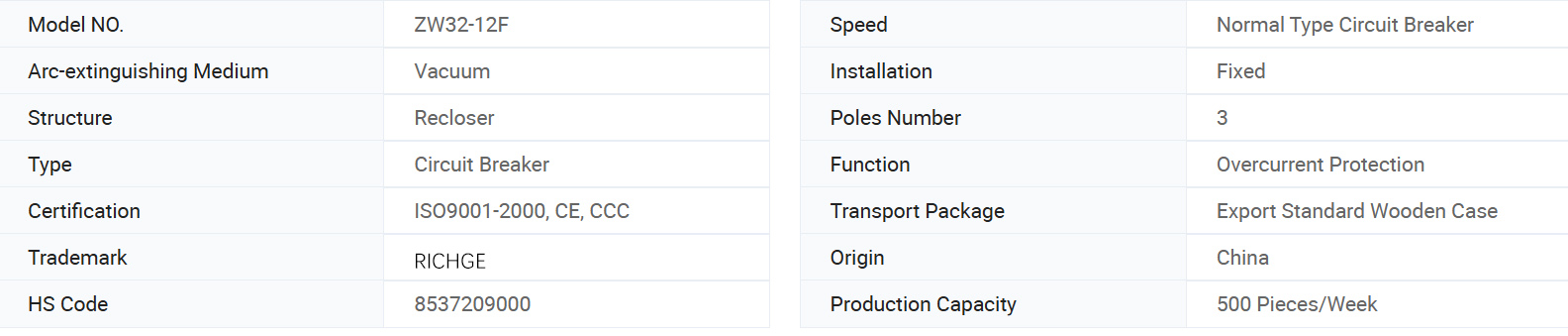

Perustiedot.

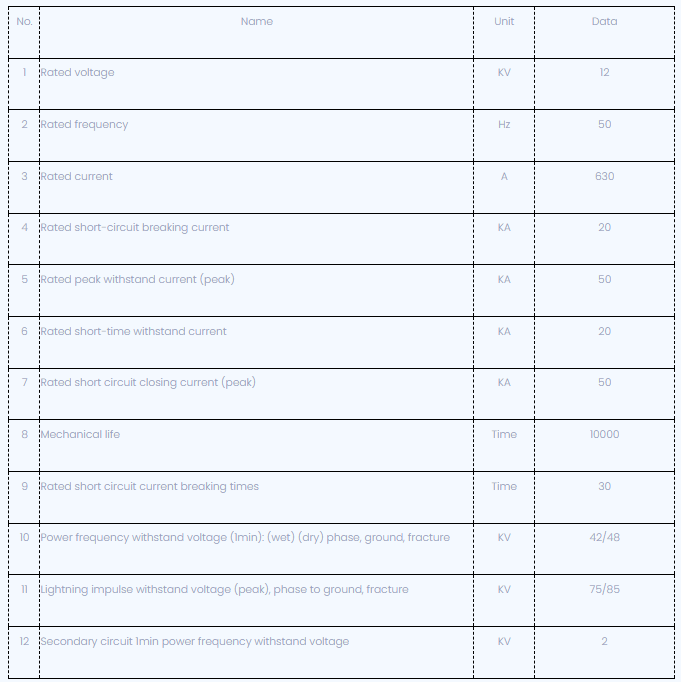

Tekninen parametri

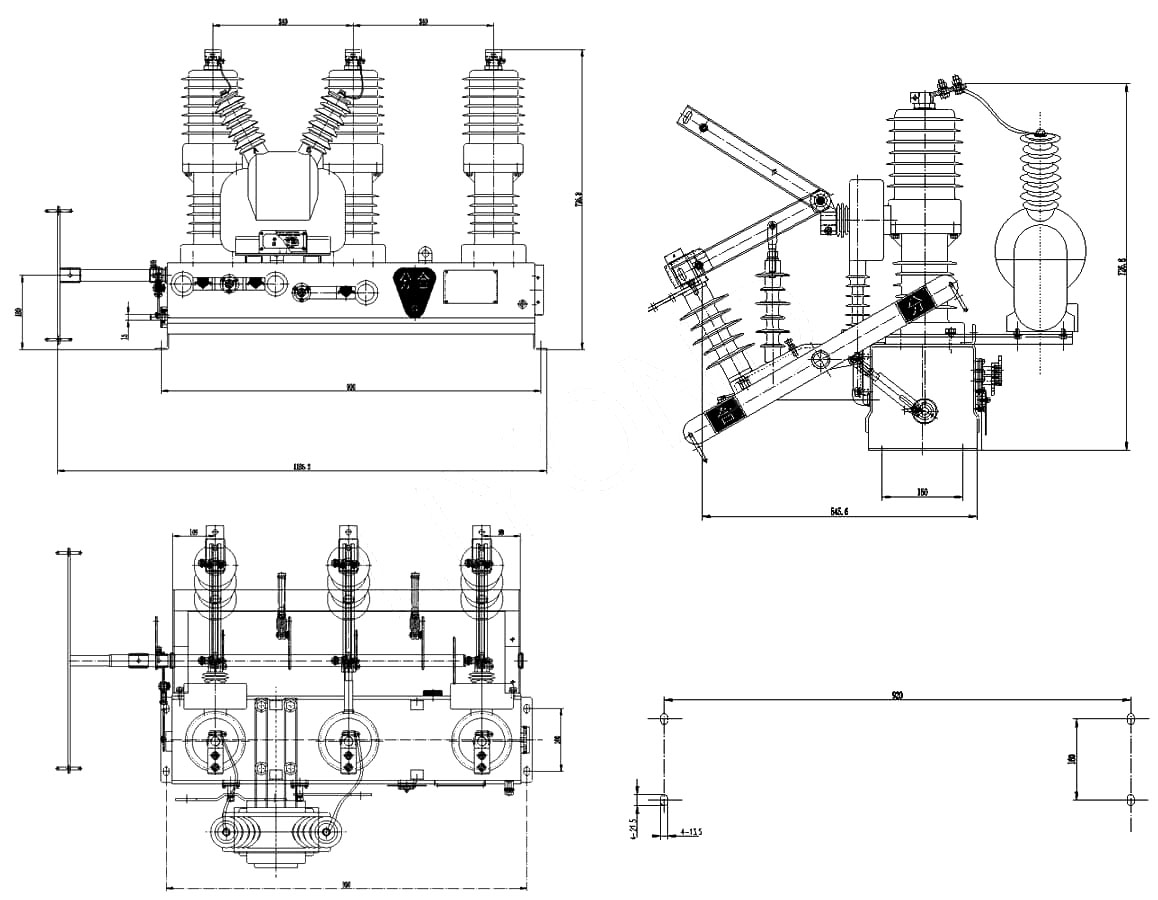

Dimensional piirustus:

ZW32-12 Mitat Viite

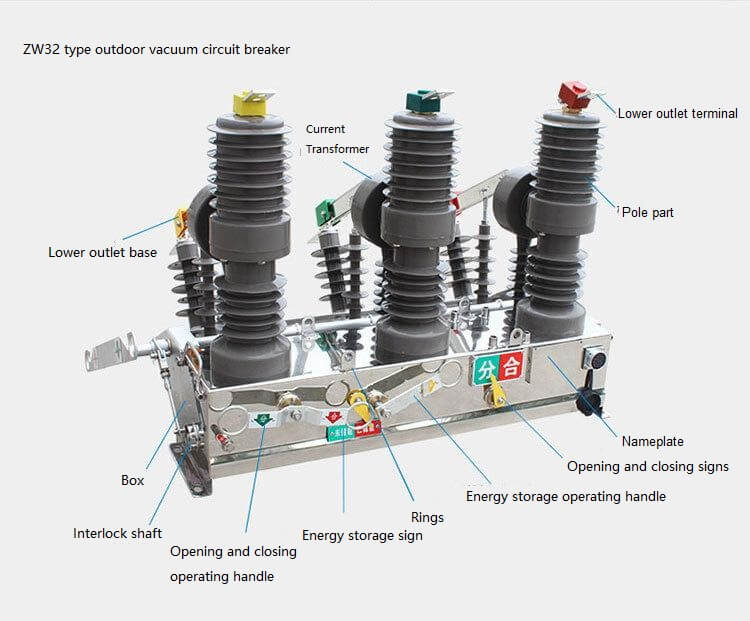

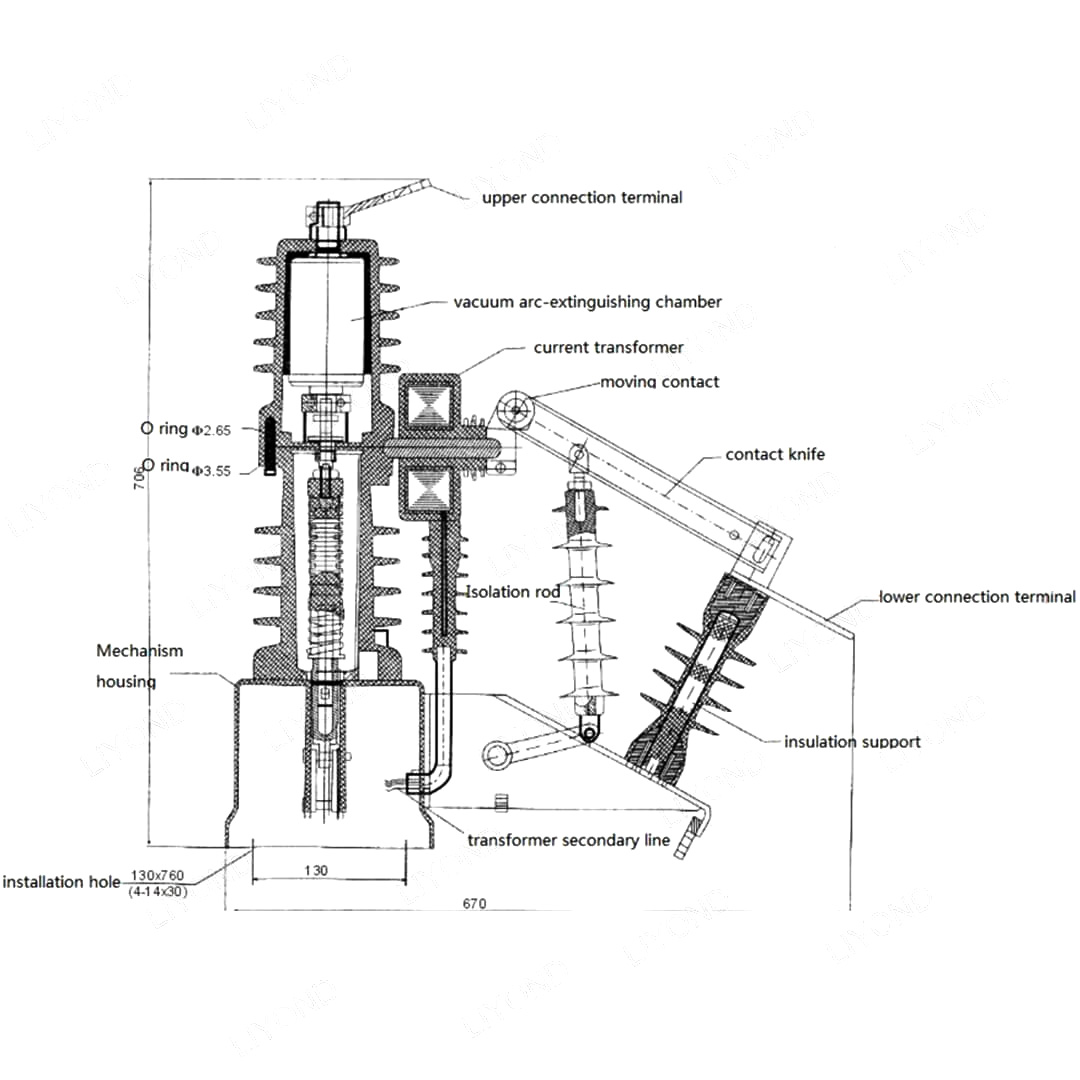

ZW32-12-rakenneviite

ZW32 -automaattinen uudelleenrakenne rakenne

Työolot

1. Ilman lämpötila: -40 ℃ ~+40 ℃;

2. korkeus: enintään 2000 m;

3. Ympäröivä ilma voidaan saastuttaa pölyllä, savulla, syövyttävällä kaasulla, höyryllä tai suola -suihkeella;

4. Tuulen nopeus ei ylitä 34 m/s (vastaa 700PA: ta sylinterimäisellä pinnalla);

5. Kytkinlaitteiden ja ohjauslaitteiden värähtely tai maadoitus voidaan sivuuttaa;

6. pilaantumistaso: ⅲ
