10 kV 12 kV: n keskijännitteen käsikärrytyyppi VCB eristävä putki, jossa on johtavia osia

10 kV 12 kV: n keskijännitteen käsikärrytyyppi VCB eristävä putki, jossa on johtavia osia

     VSG-tyyppinen sisätilojen korkeajännitteen tyhjiökatkaisija soveltuu eri luonteen erilaisten kuormitusten vaihtamiseen ja usein toimitusjärjestelmissä kolmivaiheisella AC 50Hz: llä ja nimellisjännite 7,2KV-40,5KV. Ja sähkölaitteiden suojaus ja hallinta sähköasemissa. Se voidaan varustaa KYN28A: lla ja muilla keskipitkällä asennetulla käsin-tyyppisellä kytkentälaitteella, ja se voidaan myös varustaa XGN: n kiinteällä kytkentälaitteella.

     VSG-tyyppinen sisätilojen korkeajännitteen tyhjövälittäjä noudattaa kansallista standardia GB1984 “AC High-jännitteen katkaisijaa”, JB/T3855 “3,6 ~ 40.5KV Sisätiloissa AC High-jännitteen tyhjövälittäjä” ja IEC60056 “High-jännitteen AC Circuler” -standardit. Täytä ”10-35KV sisätilojen korkeajännite tyhjiökatkaisija tilaamalla tekniset olosuhteet”. Sillä on pienen koon, kevyen painon edut, jotka sopivat usein toimintaan ja keskeyttämiseen ilman huoltoa, ja sitä käytetään suosituimmin 3KV-40,5KV: n jakeluverkossa.

    VSG -mekanismi käyttää CAM: ta (mekanismin ydinmoduulissa) karan ohjaamiseksi suoraan (kehyskaran moduulissa) siirtolinkin vähentämiseksi ja lähetystehokkuuden parantamiseksi (ei saranan liitäntä). Vähennä tuotteen energian syöttöä ja lisää tuotteen käyttöikä. Asenna pääpiirimoduuli, ts. Suorita tyhjiön katkaisijan peruskokoonpano. Asenna sitten rungon automoduuli, kosketusvarsi, kosketus ja eristävä holkki käsin hierottujen katkaisijan kokoonpanon loppuun saattamiseksi.

Tekniset ominaisuudet

1. Kiinassa sijaitsevan Builtin -tyyppisen käsikartin ensimmäinen sukupolvi, jolla on itsenäiset älylliset oikeudet. Se sisältää kypsytyneen tekniikan ja korkean hinta-/suoritussuhteen.

2. Avainosat omaksuvat nikkeli-fosfore-seosten pinnoituksen täydellisellä kulutuskestävyydellä ja korroosionkestävyydellä.

3.Täpäiset osat ovat itse valmistaneet varmistaakseen tuotteet suunnittelun suunnitteluvaatimuksen täyttämiseksi

4.Lindrinen komposiittieristys Pääpiirissä on pieni tilavuus, ilman huoltoa ja vähän huoltoa.

Tärkeimmät tekniset parametrit:

· Arvioitu eristystaso: 75 kV

· Arvioitu salaman impulssi kestää jännite: 42 kV

· Arvioitu virta: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Arvosana oikosulkuvirta: 25KA, 31,5KA, 40KA

· Nimillinen oikosulkuvirta (piikki): 63Ka, 80Ka, 100KA

· Nimellis oikosulun kesto: 4 sekuntia

· Arvioitu toimintasekvenssi: O-0.3S-CO-180S-CO tai O-180S-CO-180S-CO (40KA)

· Nimellis yhden/selkänojan kondensaattoripankin Breaking Virta: 630A/400A

· Operaatioiden lukumäärä nimelliselimellä rikkoutumisvirta: 30 kertaa

· Sulkemisaika: 30-70 ms

· Aukioloaika: 20-50 ms

· Mekaaninen käyttöikä: 30 000 toimintaa

· Arvioitu energian varastointi ja käyttöjännite: AC220/110 V, DC220/100V

· Kosketuskuilu: 11 ± 1 mm

· Kosketuksen ylitys: 3,5 ± 0,5 mm

· Keskimääräinen sulkemisnopeus: 0,5-0,8 m/s

· Keskimääräinen aukonopeus: 0,9-1,2 m/s

· Yhteyshenkilökohtana

· Synkronointiaika kolmivaiheiseen avaamiseen ja sulkemiseen: ≤2 ms

· Pääpiirin vastus: ≤50 μω (630A), ≤45 μω (1250A), ≤35 μω (1600-2000A), ≤25 μω (2500A ja enemmän)

Tuoteominaisuudet:

· Laaja sovellettavuus: Modulaariset käyttömekanismit VCB VSG-12: n sisätilojen korkeajännitteen tyhjiökatkaisija soveltuu moniin ympäristöihin ja sopii erityisen hyvin sovelluksiin, jotka vaativat usein toimintoja ja suurta luotettavuutta sähköjärjestelmissä.

· Modulaarinen suunnittelu: Käyttömekanismi käyttää modulaarista suunnittelua, joka tarjoaa mukavuuden nopean vaihdon ja kokoonpanon mukavuuden.

· Turvallisuus ja luotettavuus: Siinä on erinomainen sähkösuorituskyky, luotettavasti suojaa ja hallitsee voimalaitteita.

· Pitkä mekaaninen käyttöikä: korkealla mekaanisella käyttöikällä se kestää pitkät käyttöjaksot.

Edistynyt suunnittelu: Ominaisuudet, kuten kontaktiväli ja kontaktin yläraja, varmistavat korkean suorituskyvyn ja luotettavuuden.

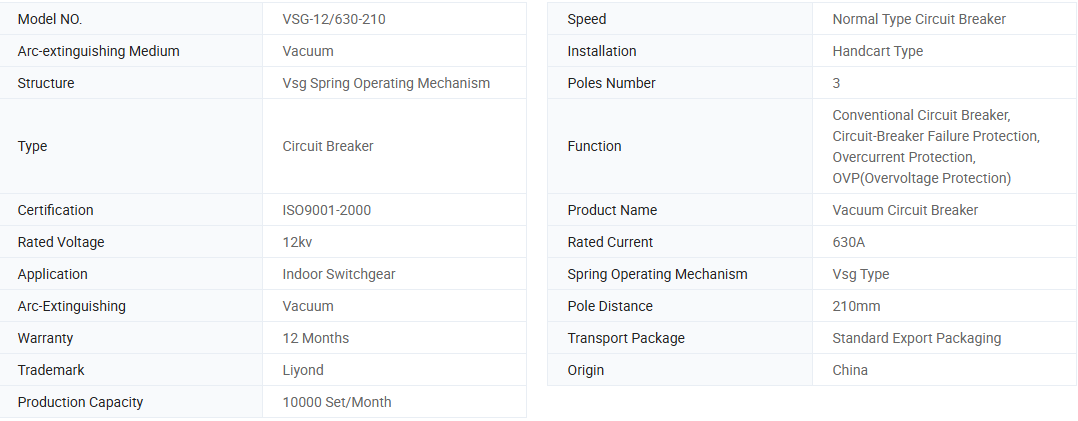

Perustiedot.

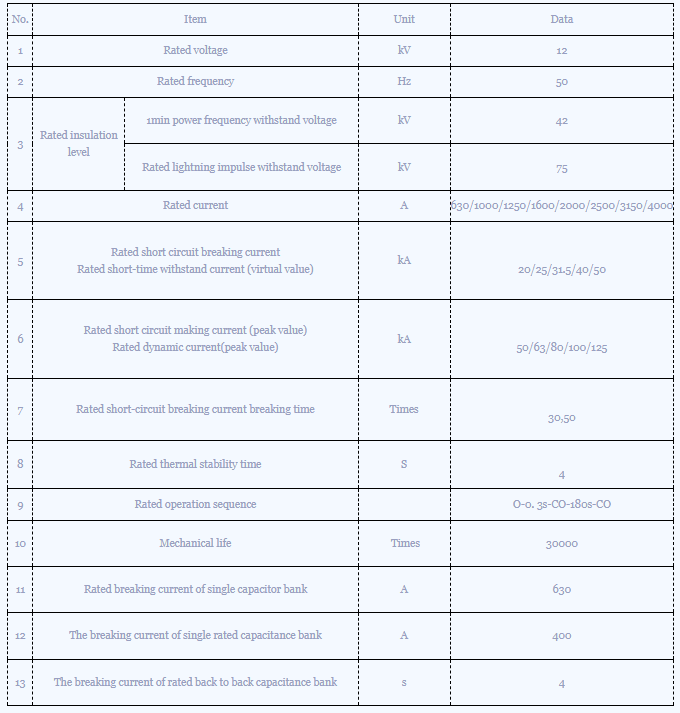

Tekninen parametri

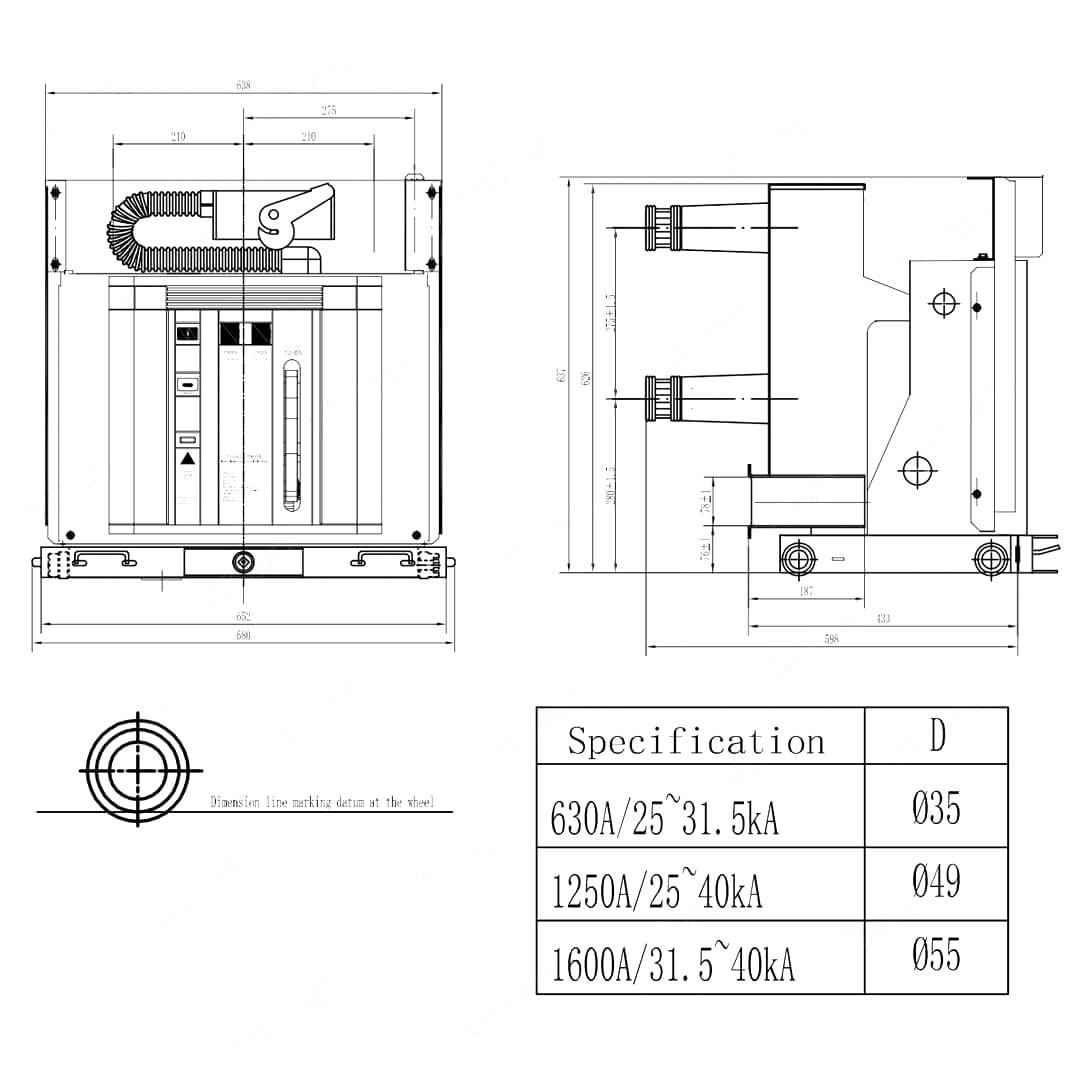

Dimensional piirustus:

Käyttöympäristö:

· Ympäristön lämpötila: Enintään +40 ° C, vähintään -15 ° C (varastointi -30 ° C: ssa ei ole sallittua).

· Korkeus: enintään 1000 m.

· Suhteellinen kosteus: päivittäinen keskiarvo, joka ei ole enintään 95%, kuukausittainen keskiarvo, joka ei ole enintään 90%. Päivittäinen keskimääräinen kylläisyyshöyrypaine, joka ei ole enintään 22 × 10-3MPa, kuukausittainen keskiarvo, joka ei ole enintään 18 × 10-3MPa.

· Seisminen intensiteetti: enintään taso 8.

· Levityspaikat: Soveltuu käytettäväksi paikoissa, joissa ei ole tulipaloa, räjähdyksiä, vakavaa pilaantumista, kemiallista korroosiota ja vakavaa tärinää.

Tilausohjeet

1. VCB: n täysi tyyppi, tärkeimmät tekniset eritelmät, vaiheen etäisyys ja määrä

2. Palvelun jännitteen tyyppi ja määrittely

3. Varaosien nimi ja määrä

Faq

Q1: Oletko valmistaja vai kauppias?

A1: Olemme johtava ammatillinen valmistaja.

Q2: Kuinka kauan toimitussyklisi on?

A2: Se riippuu tuotteesi vaatimuksista ja määrästä. Yleensä toimitukseen tarvitaan 5-10 työpäivää

Q3: Mikä on myynnin jälkeinen palvelusi?

A3: Voimme vastata käyttäjien kysymyksiin ratkaista heidän ongelmansa 24 tuntia vuorokaudessa ja tarjota kattava tekninen tuki kaikille tuotteillemme nopeasti.

Q4: Kuinka ratkaiset laatuongelmat?

A4: Anna yksityiskohtaiset valokuvat laatuongelmista. Tekniset ja laadun tarkastusosastomme analysoivat niitä. Annamme tyydyttävän ratkaisun 2 päivän kuluessa.

Q5: Hyväksytkö räätälöityjä palveluita?

A5: Tarjoamme OEM/ODM -palveluita ja voimme tulostaa logosi tuotteisiin. Ammatillinen tekninen ja lainaustiimimme voi tarjota tyydyttäviä projekteja piirustuksesi ja parametriesi mukaan.
