10 kV 11kv 12kV korkeajännite AC 630A Sisäisulapainen-napa kiinteä tyyppinen VCB-tyhjiökatkaisija

10 kV 11kv 12kV korkeajännite AC 630A Sisäisulapainen-napa kiinteä tyyppinen VCB-tyhjiökatkaisija

     VBI-12: n yksisoman toimintamekanismi on integroitu tuote, joka on erityisesti suunniteltu kolmivaiheiselle AC 50Hz: lle, nimellisjännite 12KV sisätilojen korkeajännitteen tyhjiökatkaisijan toiminnan. Se on modulaarinen funktionaalinen yksikkösuunnittelu, jolla on kompakti ja yksinkertainen rakenne. Luotettava ja helppo käyttää. Optimoitu sulkemisfunktioyksikön suunnittelu vähentää sulkemisvoimaa, joka ei vain ratkaise perusteellisesti epäonnistumisten, kuten ylläpidon epäonnistuminen ja kieltäytyminen avautumisen jälkeen, mutta vähentää myös avaamiseen tarvittavaa matkavoimaa; Moottorin energian varastointiyksikkö Se ottaa käyttöön vaihdevaihteen ja kompaktin rakenteen, mikä vähentää mekaanisia vikoja laatuongelmien, kuten ketjujen vuoksi. Tällöin on huomattavasti parantunut, että irrotettu moottorin energian varastointiyksikkö ottaa vaihdevaihteiston, on kompakti rakenne ja vähentää ketjujen, kuten ketjujen, kuten ketjujen aiheuttamia mekaanisia vikoja. Parantaen siten huomattavasti katkaisijan jousimekanismin mekaanista käyttöikää (30 000 kertaa). 80%: n osien pinta mekanismissa käsitellään erityisellä prosessilla, mikä parantaa huomattavasti osien korroosion vastaista kykyä ja varmistaa koneiden johdonmukaisen ja vakaan laadun.

Piirteet

a. VBI-12-sisätilojen korkeajännitteen tyhjiökatkaisinta, joka on varustettu välituotteen suljetulla keraamisella tyhjökatkaisinta, kuparikromi-kosketusmateriaalin käyttö, kuppimainen pitkittäinen magneettikentän kosketusrakenne, sähkökäyttöasteen kosketus on pieni, pitkä sähköikä, kosketuksen paine on korkea, dielektrinen lujuus on matala, kaarinen ja leikkuu, joka on kaarinen, Katkaisukyky on vahva.

b. VBI-12: n sisätilojen korkeajännitteen tyhjiökatkaisimen käyttömekanismin kokonaisrakenne ja kaaren sammutusjärjestelmän käyttö kolmivaiheisen lattiarakenteen pääjohtavan piirin muodossa, putken asennusputken tyhjiökatkaisimen pitkittäisasennuksessa, niin se on erityisen vastustanut creeping-ohjelmaa. Tämä rakenteellinen suunnittelu, mikä vähentää huomattavasti pölyn kertymistä ja sitten kaarikammion pintaa, ei vain estä tyhjökatkaisinta ulkoisten tekijöiden vaurioista ja voi varmistaa, että jopa kuuman ja kostean ja vakavan pilaantumisympäristön yhteydessä jännitevaikutus voi myös osoittaa korkean vastustilan.

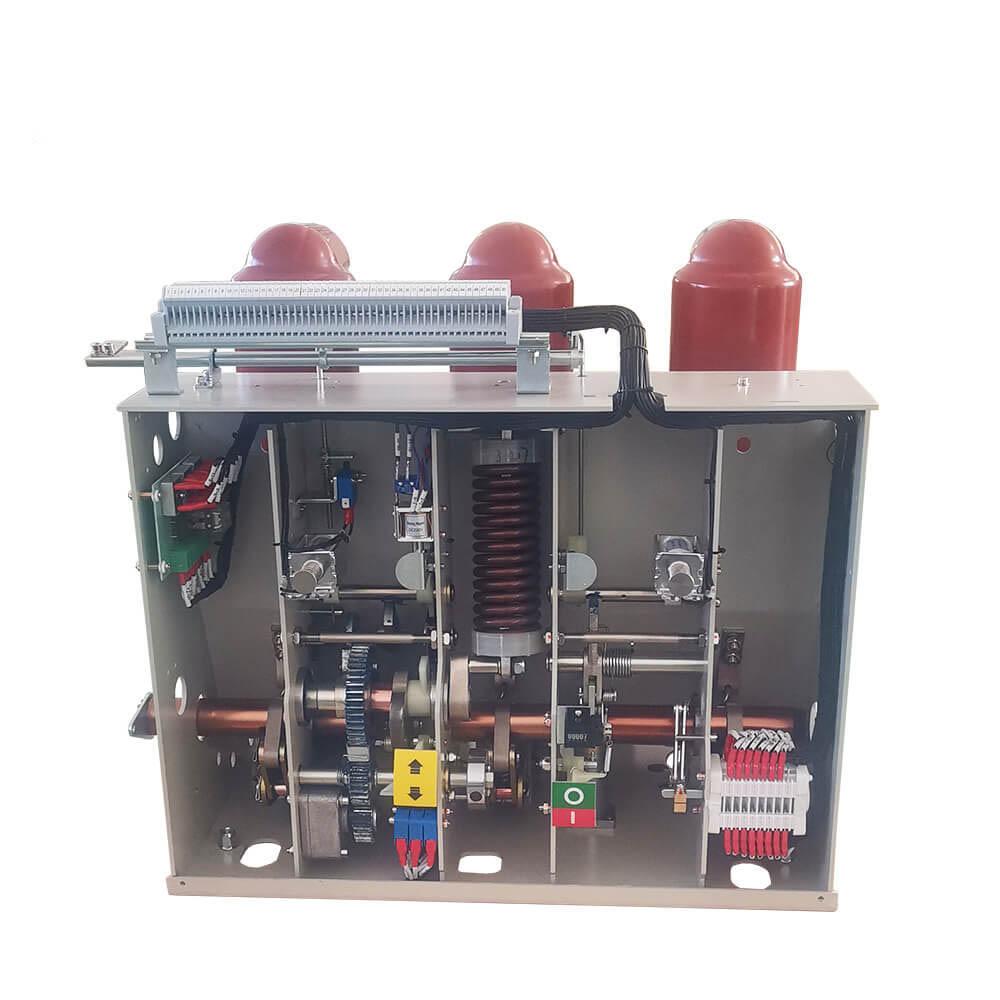

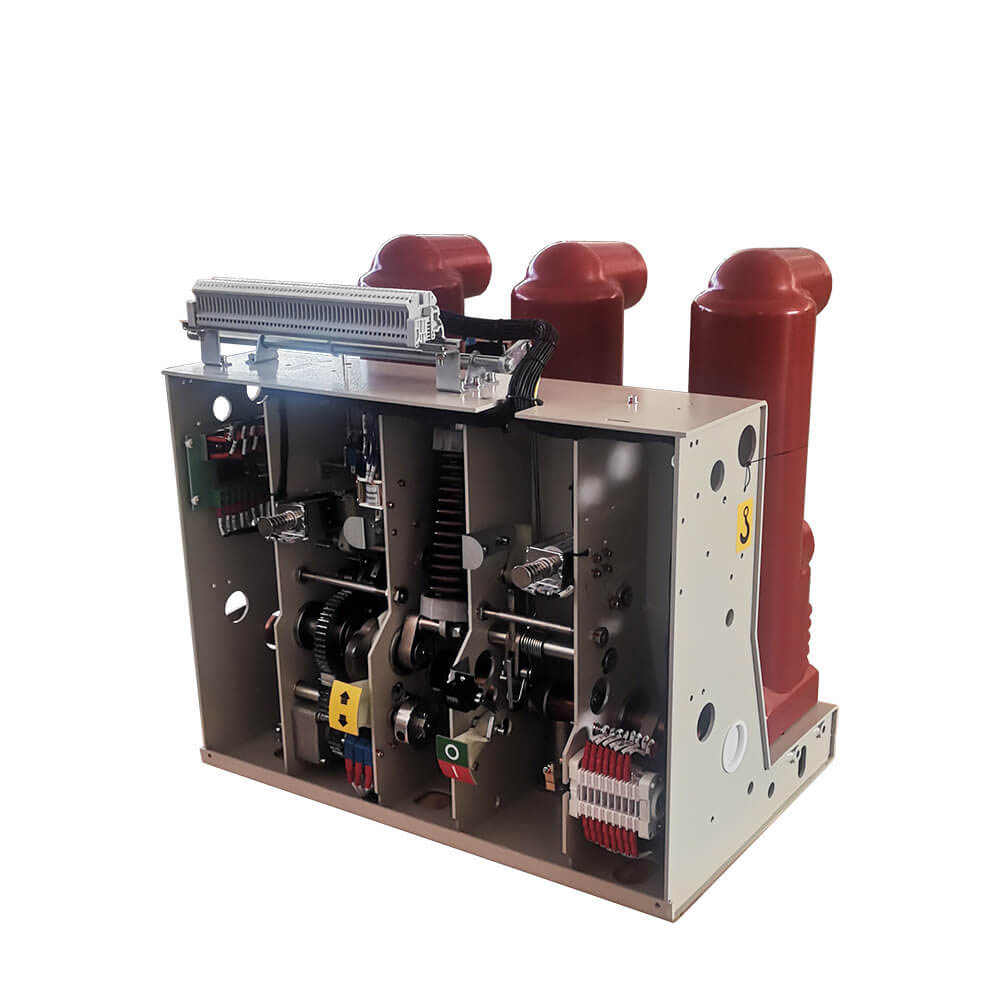

c. Jousien energian varastointimekanismin asettelun toimintamekanismi, manuaalisen energian varastointi- ja sähköenergian varastointitoiminnolla, rungossa asetetussa käyttömekanismissa kaarikammioon, runko jaettiin viiteen keskipisteen viideksi kokoonpanotilaan, sillä välin energian varastointiosa, siirtoosan, kompastusosan ja toimintamekanismin puskuri -osa on asennettu. VBI-12-tyhjiökatkaisija järjestää kaari-kammion ja toimintamekanismin muodostamaan yhtenäisen kokonaisuuden, toisin sanoen rakennesuunnittelu sallii toimintamekanismin toimintakyvyn suorituskyvyn, joka on yhdenmukaisempi keskeytyksen avaamisen ja sulkemisen vaadittavan suorituskyvyn kanssa, vähentämällä tarpeettoman väliaikaisen siirto-linkkien tarpeettoman välilinkkien vähentämistä ja melua. Katkaistu katkaisija voidaan ladata käsikytkinlaitteisiin, se voidaan myös ladata kiinteään kytkentälaitteeseen.

d. Katkaisijalla on pitkän käyttöikä, yksinkertaisen ylläpidon, ilman pilaantumista, räjähdysvaaraa ja alhaisen melun etuja, ja se sopii ankariin työoloihin, kuten usein toimintaan.

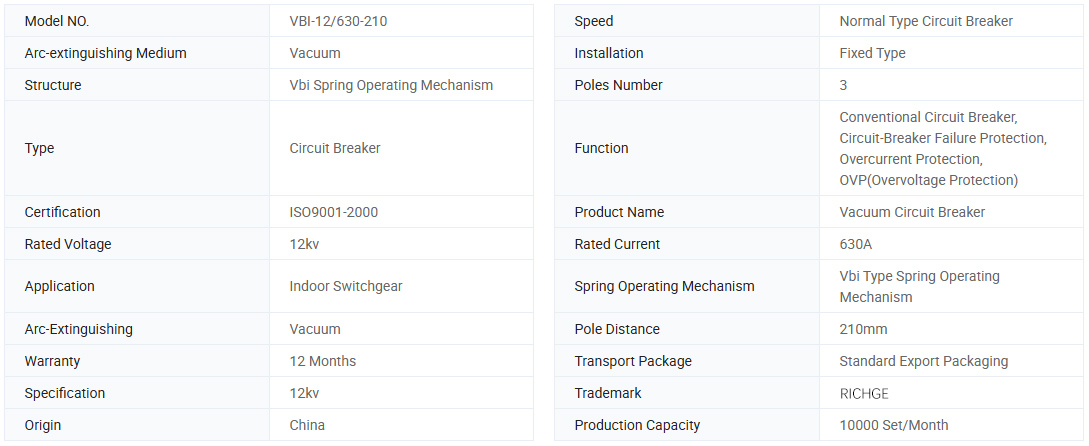

Perustiedot.

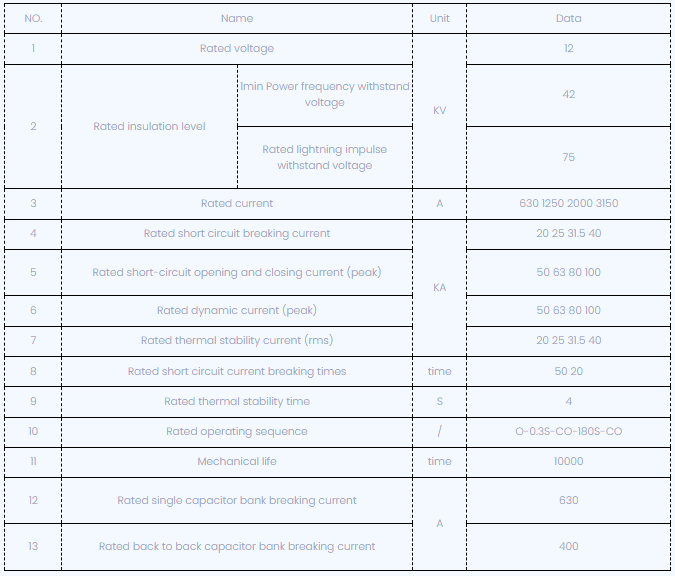

Tekniset parametrit

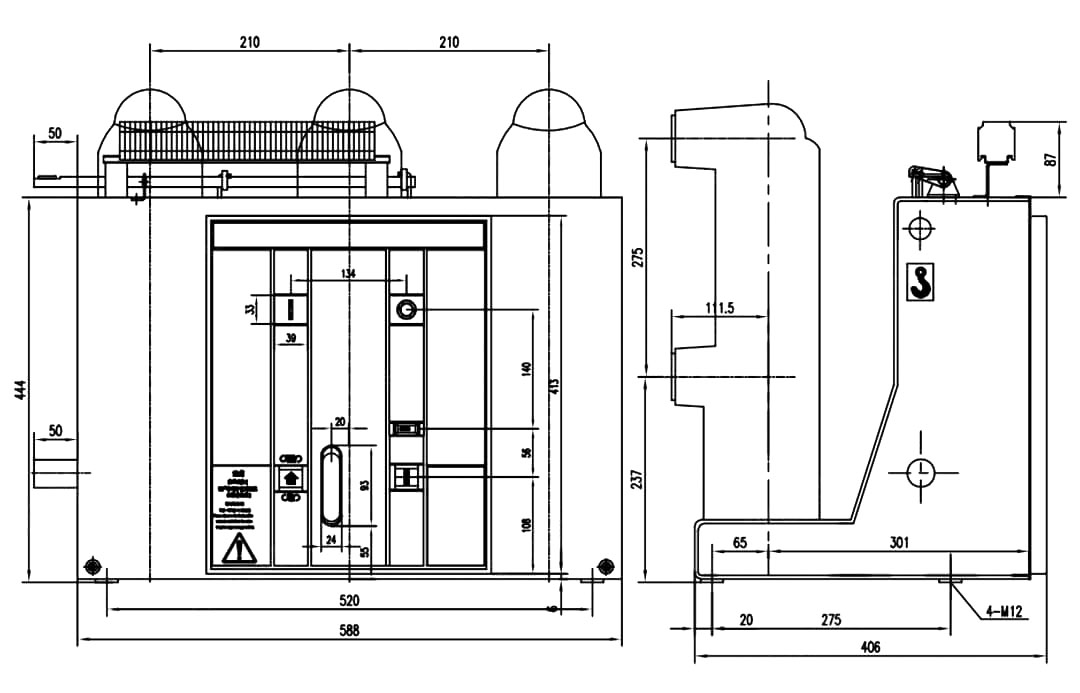

Dimensional piirustus:

Ympäristöolosuhteet

1.Ambient lämpötila: -15 ℃ ~+40 ℃ (-30 ℃ varastoinnin ja kuljetuksen sallimiseksi).

2. korkeus: ≤1000m.

3. Suhteellinen kosteus: päivittäinen keskiarvo ≤95%, kuukausittainen keskiarvo ≤90%. Kyllästetty höyrynpaine päivittäinen keskimäärin ≤2,2 kPa, kuukausittainen keskiarvo ≤1,8 kPa.

4. Maanjäristyksen voimakkuus: ≤8 astetta.

5.
