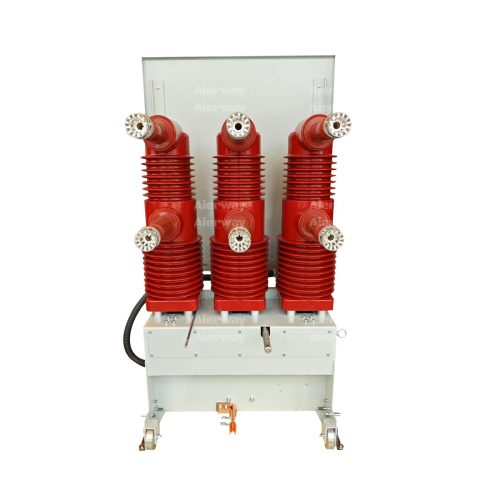

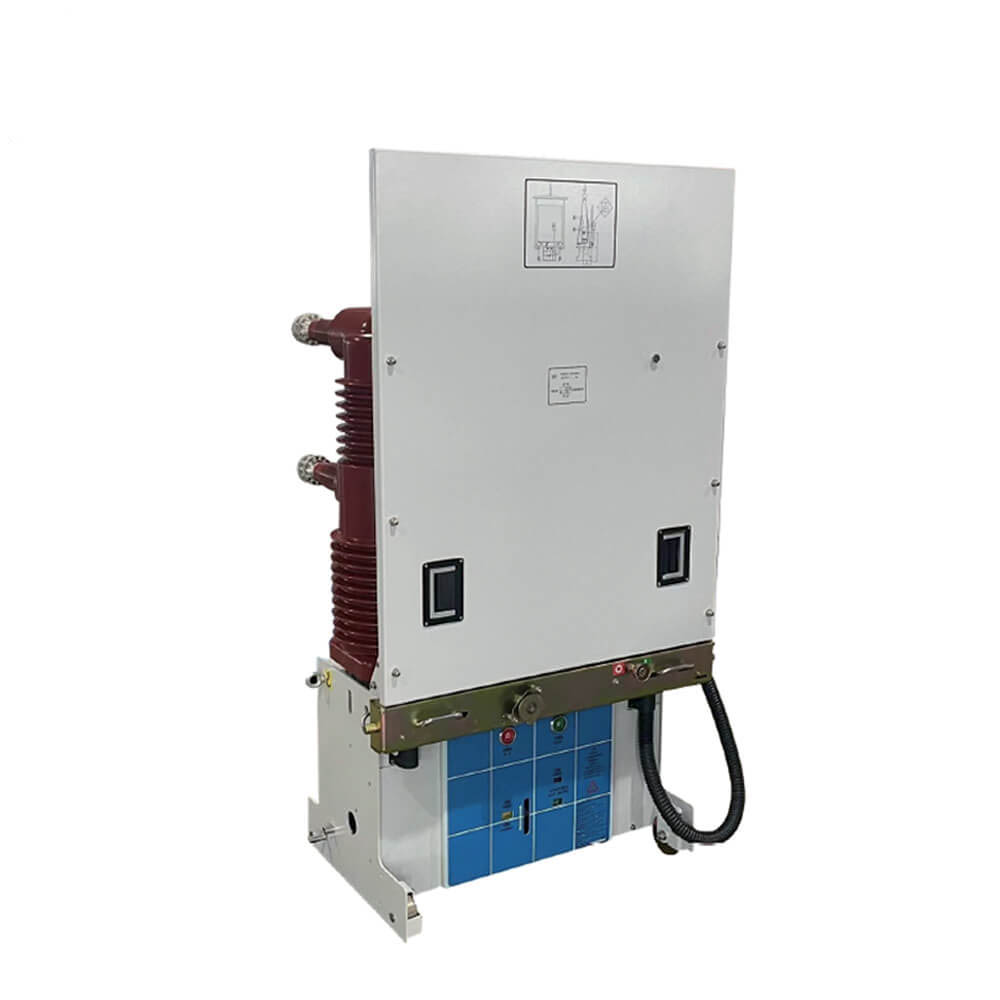

35 kV: n lattialle asennettu tyhjiökatkaisija VBI-jousen toimivalla mekanismilla

35 kV: n lattialle asennettu tyhjiökatkaisija VBI-jousen toimivalla mekanismilla

     VSG-40.5 -sarjan tyhjiökatkaisija on uuden tyyppinen kolmivaiheinen 50 Hz ainutlaatuisen suunnittelukonseptin mukaan ja yhdistettynä markkinoiden kysynnän ja kehityksen kanssa, sisäkytkinten nimellisjännitteen 40,5 kV, se voidaan tarjota teollisuus- ja kaivosyrityksille, voimanviljely- ja sähköasemille sähkölaitteiden hallinta ja suojaus, ja se sopii usein usein.

VBI-sisätilojen korkeajännitteen tyhjiökatkaisija on sisälaite, jossa on kolmivaiheinen AC 50Hz ja nimellisjännite 40,5 kV. Sitä voidaan käyttää sähkölaitteiden hallintaan ja suojaamiseen teollisuus- ja kaivosyrityksissä, voimalaitoksissa ja sähköasemissa, etenkin paikkoihin, joissa on usein toimintoja. Kytkinkaapin katkaisijan asennusmuoto voi olla joko kiinteä tyyppi tai poistettava tyyppi, joka on asennettu vaunuun.VBI-sisätilojen korkeajännite-tyhjiökatkaisijalle on luotettava suorituskyky ja se on helppo asentaa. Se on paras valinta korkeajännitteisten siirto- ja jakelujärjestelmien hallintaan ja suojaamiseen.

 Tuotekuvaus

    VBI-40.5 -lattialle asennettu tyhjiökatkaisinta on korkean suorituskyvyn, keskijännitekytkentälaite, joka on suunniteltu 40,5 kV: n luotettavan sähköjärjestelmien luotettavaksi suojaamiseksi ja ohjaamiseksi. Hyödyntämällä edistynyttä tyhjiökatkaisetekniikkaa, se varmistaa tehokkaan kaaren sammutuksen, minimaalisen ylläpidon ja pitkän toiminnan. Ihanteellinen virranjakeluverkoihin, teollisuuslaitoksiin ja sähköasemiin, tämä katkaisija yhdistää vankan rakenteen käyttäjäystävällisellä toiminnalla.

Keskeiset ominaisuudet

Jännitteen luokitus:40,5 kV (kestää 95 kV salaman impulssia).

Nykyinen luokitus:Jopa 2500A jatkuvaa, 31,5KA: n oikosulkukapasiteettia.

Tyhjiökatkaisteri:Hermeettisesti suljettu, huoltovapaa ja ympäristöystävällinen (ei SF₆-kaasua).

Mekanismi:Jousen käyttö- tai moottorivetoinen 储能-mekanismi nopeaan sulkemiseen/avaamiseen (<50 ms).

Turvallisuus:Integroitu liukumisen vastainen suunnittelu, mekaaniset/sähköiset lukitukset ja maadoituskytkimet.

Standardien noudattaminen:Tapaa IEC 62271, GB/T 1984 ja ANSI C37.04.

Asennusohjeet

3.1 Esi-asennustarkastukset

Varmista ehjä pakkaus eikä fyysisiä vaurioita.

Vahvista nimellisparametrit vastaavat järjestelmävaatimuksia.

Varmista tason, värähtelyvapaa betonipohja.

3.2 Asennusvaiheet

Kiinnitä katkaisija lattiaan ankkuripulttien avulla (M16 suositteli).

Kytke ensisijaiset väilökomenttien asetukset valmistajaspesifikaatioihin (esim. 50 nm).

Lanka toissijaiset ohjauskaapelit liittimiin (merkitty ”avoin/sulje kela”, “apukontaktit”).

Maata katkaisijan runko turvallisesti (maaperän vastus ≤4Ω)

Käyttöopas

4.1 Manuaalinen toiminta

Sulkeminen: Kierrä manuaalista kahvaa myötäpäivään, kunnes napsautus vahvistaa sitoutumisen.

Avaaminen: Paina Red “Trip” -painiketta tai vedä mekaaninen matkavipu.

4.2 Sähkökäyttö

Levitä 220 VDC/110VAC sulkemiskelään (hetkellinen pulssi) kaukosäädintä varten.

Käytä tilaa paikallista/kaukosäätimen kytkintä.

4.3 Indikaattorit ja hälytykset

Vihreä LED: Katkaisija suljettiin.

Punainen LED: Katkaisija auki/kompastu.

Hälytyskontaktit: Liipaisin SF₆ -painehäviölle (jos varustettu) tai jousi

Huolto ja vianetsintä

5.1 Rutiinitarkastukset

Tarkasta yhteystiedot jokaisen 5000 toiminnan jokaisen toiminnan (Viewportin kautta).

Voitele liikkuvat osat vuodessa korkean lämpötilan rasvalla.

Testieristysvastus (> 1000mΩ @5KV).

5.2 Yleiset kysymykset

Sulkemisen laiminlyönti: Tarkista ohjausteho, jousimaksu tai lukitusolosuhteet.

Liiallinen lämmitys: Kiristä liitännät; Mittaa kosketusvastus (<50 μω).

Turvavaroitukset

Poista katkaisija ennen huoltoa.

Vain koulutettujen henkilöstön tulisi suorittaa huolto.

Älä koskaan toimi näkyvien vaurioiden tai epänormaalien äänien kanssa.

Ympäristö- ja hävittäminen

Hävitä tyhjiö keskeytykset elektronisena jätteenä (vaarattomana).

Kierrä metallit ja muovit paikallisia määräyksiä kohti.

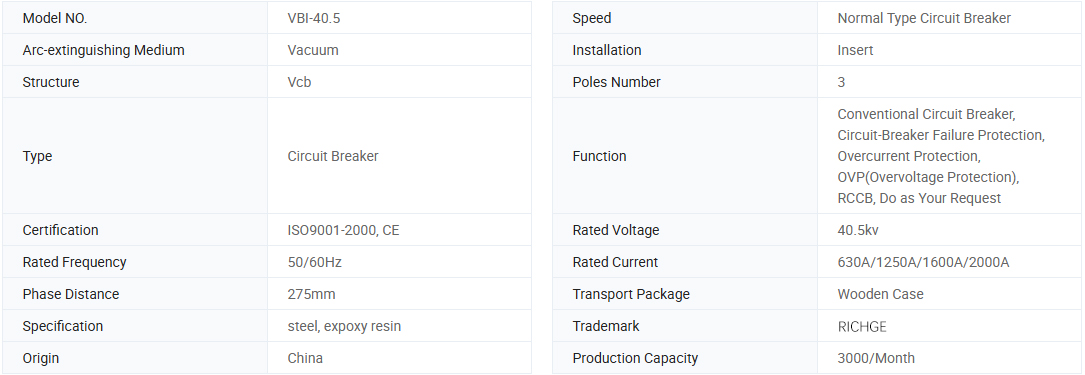

Perustiedot.

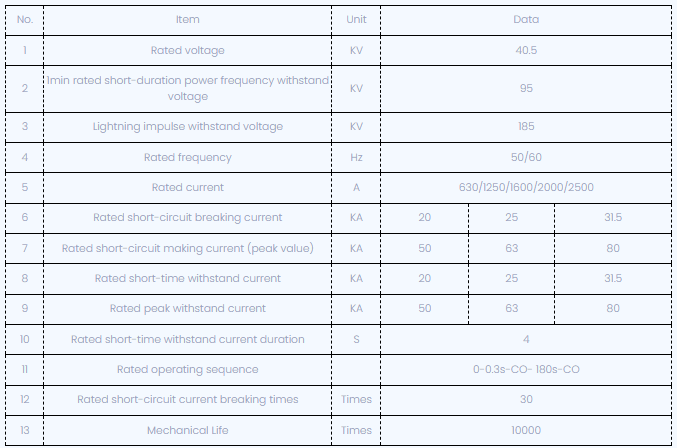

Tekniset parametrit

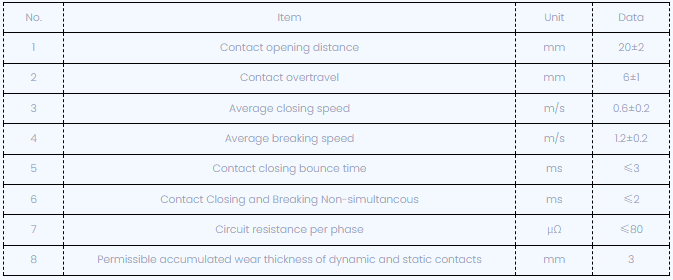

Säätiön jälkeen katkaisijan mekaaniset ominaisparametrit on esitetty alla:

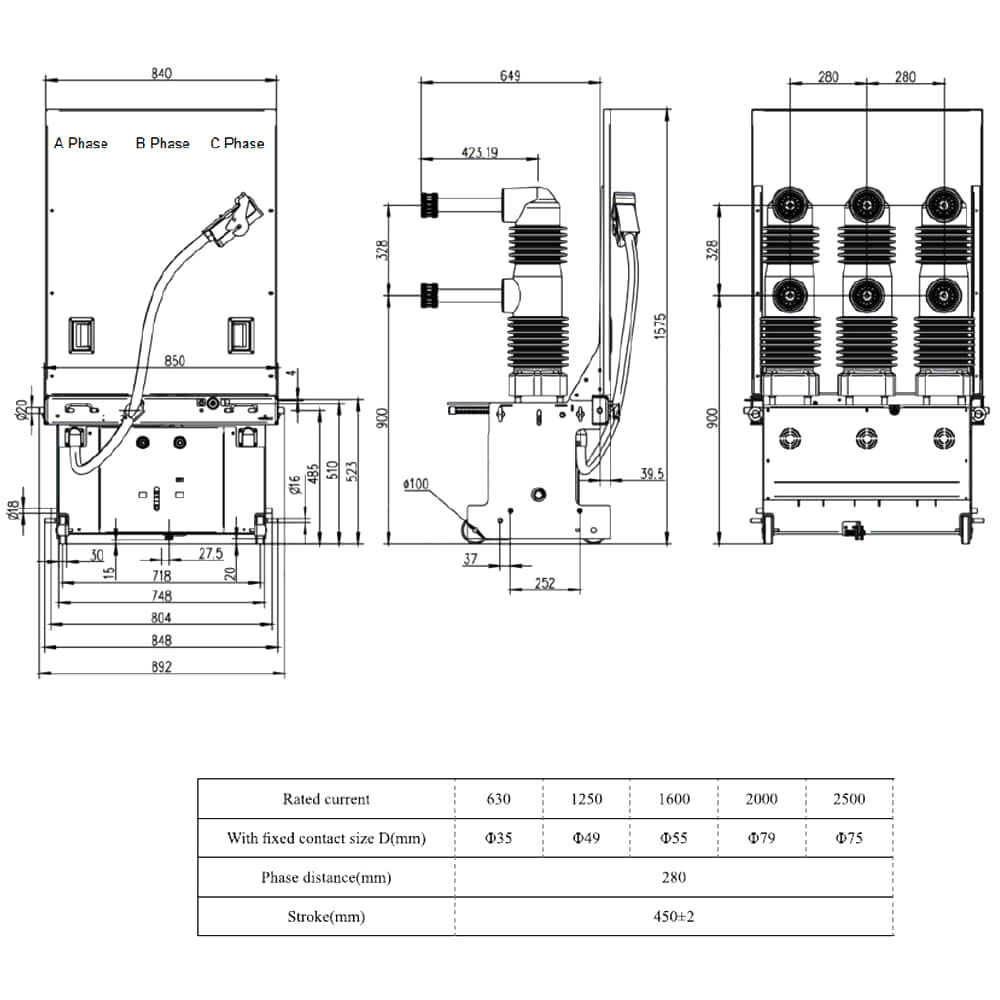

Tekniset piirustukset

Ympäristön olosuhteiden soveltaminen

1. Ympäristön lämpötila: -10C ~ +40C (se sallii varastoinnin ja kuljetuksen -30 asteessa celsiusasteessa);

2. Ympäristön kosteus: Päivän keskimääräinen kosteuden tulisi olla enintään 95%. Kuukauden keskimääräisen kosteuden tulisi olla enintään 90%;

3. Kyllästetty höyrynpaine: Päivän keskimääräinen paine tulisi olla enintään 2,2 kPa; Kuukauden keskimääräisen paineen ei pitäisi olla enää

kuin 1,8 kPa;

4. Korkeus: ≤1500 m;

5. Maanjäristyksen voimakkuus: ≤8 astetta;

6. Se tulisi asentaa paikkaan ilman tulipaloa, räjähdyksiä, vakavaa saasta ja kemiallista eroosiota ja väkivaltaista tärinää.
