2V-sarjan 2/2-tie messinkinesteen solenoidiventtiili | Suora näyttelijä ja pilottiohjattu

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja ydinluokitus

     SOLH 2V -sarja on ammattilainen2/2-tie nesteen solenoidiventtiili suunniteltu yleiseen ilman, veden ja öljyn nesteen hallintaan. Se on jaettu kahteen perusrakennetyyppiin:2V025 suoravaikutteinen tyyppi ja2V130/2V250 kalvo pilottikäyttöinen tyyppi. Sarjassa on korkealaatuinen messinkiventtiilirunko ja ensiluokkaiset tiivistemateriaalit, ja siinä on nollapaineen käynnistysvaihtoehto, suuri virtauskapasiteetti, nopea vaste ja laaja keskikokoinen yhteensopivuus. Se toimii yleisenä nesteensäätöventtiilinä automatisoituja vesipiirejä, ilmaputkia, tyhjiöjärjestelmiä ja voitelulaitteita varten.

2. Täydelliset mallikoodaussäännöt

 1. Täysi koodauslogiikka: 2V - Aukon koko - Kierreportti - Johdon tyyppi - Jännite

 2. Esimerkkejä vakiotilauksista

     • 2V025-08-DC24V: φ2,5mm aukko, G1/4-kierre, standardi DIN-liitin, DC 24V

     • 2V130-15W-AC220V: φ13mm aukko, G1/2-kierre, johdinlähtö, AC 220V

3. Kaksi perusrakennetyyppiä ja valintaohjeet

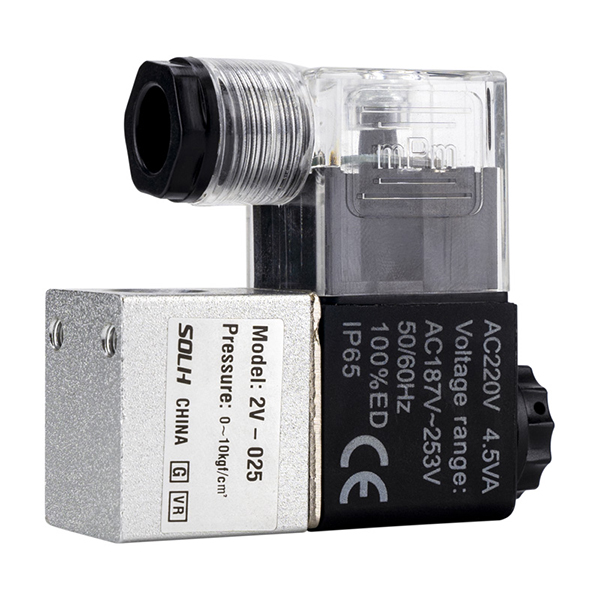

  3.1 2V025 Suoravaikutteinen tyyppi | Nollapainekäynnistys

    Ytimen etu: Täysin toimiva 0 MPa nollapaineessa

     • Toimintaperiaate: Sähkömagneettinen käämi vetää suoraan rautasydämestä avatakseen venttiiliportin ja toteuttaa täyden avautumisen ja sulkemisen ohjauksen nollapaine-erossa ilman keskipaineapua.

     • Aukko ja virtaus: φ2,5mm aukko, CV-arvo = 0,23

     • Portin tekniset tiedot: G1/8 (06), G1/4 (08)

     • Painealue: 0 ~ 1,0 MPa, tukee nollapaineen käynnistystä

     • Tiivistysmateriaali: Standard VITON fluorikumi, erinomainen öljyn, veden ja heikkohappokorroosionkestävyys

     • Rungon materiaali: Kompakti erittäin tarkka messinkiventtiilirunko

     • Sovellettavat skenaariot: Pienen virtauksen nesteen ohjaus, nolla-/matalapaineen käynnistys-pysäytys, tyhjiöpiirin kytkin, pienoisvesijäähdytys- ja ruiskutusjärjestelmät

  3.2 2V130 / 2V250 Kalvopilottikäyttöinen tyyppi | Paine-eron käynnistys

    Ydinominaisuus: Suuri virtaus, alhainen virrankulutus, vaatii vähimmäispaine-eron

     • Toimintaperiaate: Paineenpoisto ohjausreiän läpi sallii keskipaineen työntää kalvon auki venttiilin avaamista varten.Minimi käynnistyspaine-ero: 0,05 MPa (0,5 bar), ei voi avautua nollapaineessa.

     • 2V130 Tekniset tiedot: φ13mm aukko, CV = 6,2; Portit: G3/8 (10), G1/2 (15)

     • 2V250 Tekniset tiedot: φ25mm aukko, CV=13; Portit: G3/4 (20), G1 tuumaa (25)

     • Painealue: 0,05 ~ 1,0 MPa

     • Tiivistysmateriaali: NBR-nitriilikumi, optimaalinen puhtaalle vedelle ja paineilmalle

     • Runko ja kela: Paksutettu kestävä messinkirunko yhdistettynä pienitehoisella ja vakaalla kelalla

     • Sovellettavat skenaariot: Suuren virtauksen vesipiirit, ilmakompressorin vedenotto, kattilaveden syöttö, pääkaasu-/nesteputkiston on-off-ohjaus

4. Yhdistetyt yleiset tekniset parametrit

5. 2V vs 2P-sarjan vertailu | Virheiden vastainen valintaopas

Valintakaava

     Nollapaine on-off-tarve → Valitse 2V025 / 2P; Suuri virtaus vedenpaineella → Valitse 2V130 / 2V250; Kapea tila ja edullinen budjetti → Valitse 2P-muoviventtiili

6. Tyypilliset sovellusskenaariot

  6.1 2V025 -sovellus

     • Tyhjiögeneraattorin ilmalähteen on-off-ohjaus

     • Pienoisvarusteiden jäähdytysvesipiiri

     • Automaattiset ruiskutus- ja mikrovesijärjestelmät

     • Tarkat pienivirtausnesteen kytkentälaitteet

  6.2 2V130 / 2V250 Sovellus

     • Jäähdytys- ja teollisuuden jäähdytysvesijärjestelmä

     • Ilmakompressorin vedenoton ohjaus

     • Kattilan automaattinen vedentäyttöjärjestelmä

     • Keskitetty ilmansyötön pääputkikytkin

     • Suuren virtauksen teollisuusveden ja kaasun kierron ohjaus

7. Sopivat tukitarvikkeet

     • Etuilmanlähdekäsittely: Yhdistä AW-sarjan ilmanpainetta säätelevä suodatin ilmanlähteen ja suodattimen epäpuhtauksien vakauttamiseksi

     • Tyhjiöpiirin sovitus: Yhteistyö ZU-sarjan tyhjiögeneraattorin kanssa luotettavan ilmanlähteen katkaisun takaamiseksi

     • Putkilinjan liitäntä: Yhdistä KQ2-pikaliitosuloskierresuorat liittimet nopeaan ja vuotamattomaan putkien asennukseen

Yhden lauseen yhteenveto

     SOLH 2V -sarjan 2/2-tie messingiset solenoidiventtiilit kattavat nollapaineiset suoratoimiset ja suuren virtauksen pilottikäyttöiset tyypit, joissa on yleinen vesi/ilma/öljy-yhteensopivuus, nopea vaste ja IP65-suojaus, jotka tarjoavat kustannustehokkaita ja vakaita nesteen päälle-pois-ratkaisuja erilaisiin teollisuusautomaatiojärjestelmiin.
