3F / 3FM -sarjan 3/2-tie jalkapoljinventtiili | Normaalisti suljettu suoratoiminen pneumaattinen jalkaventtiili

Tuotemerkki: SOLH by Richge Technology | Täysin yhteensopiva AirTAC 3F / 3FM -jalkaventtiilin vaihto

1. Tuotteen yleiskatsaus

     SOLH 3F- ja 3FM-sarjat ovat3/2-tie suoratoimiset normaalisti suljetut pneumaattiset jalkapoljinventtiilit, täysin yhteensopiva ja vaihdettavissa alkuperäisten AirTAC 3F210- ja 3FM210 -mallien kanssa. 3F210:ssä on kestävä painevalettu alumiinikotelo, kun taas 3FM210:ssä on kevyt minimuovirakenne. Molemmissa sarjoissa on sisäänrakennettu pakokaasurakenne, jossa on standardi P/A/R-ilmaporttilogiikka. Kädet vapaina pneumaattisina kytkinlaitteina niitä käytetään laajalti yksitoimiseen sylinterin ohjaukseen, tyhjiön katkaisuun, manuaaliseen juoksuilmapiirin päälle/pois, leimaamiseen ja kiinnitysten kiristysohjaukseen.

  1.1 Ilmaportin peruslogiikka ja toimintaperiaate

     • Lentosataman määritelmä: P (ilman sisääntulo), A (työskentelyaukko), R (sisäänrakennettu pakoaukko)

     • Normaalisti suljettu tila (pedaali vapautettu): P sisääntulo kiinni, portti on yhteydessä R pakoporttiin vapauttaakseen sylinterin jäännöspaineen välittömästi

     • Toimintatila (poljin painettuna): P-A-piiri avautuu ilmansyöttöä varten, R-poistoaukko suljettu paineen ylläpitämiseksi

     • Lukitustoiminto (L-liite): Varustettu lukituskielekkeellä. Paina kerran lukitaksesi poljin jatkuvaa ilmansyöttöä varten; paina uudelleen avataksesi lukituksen ja nollataksesi paineenpoiston

     • Vakiotoiminto: Ei-L-mallit ovat välittömästi palautuvia, jotka katkaisevat automaattisesti ilman ja vapauttavat paineen jalan vapauttamisen jälkeen

2. Mallin koodaussäännöt ja määritelmä

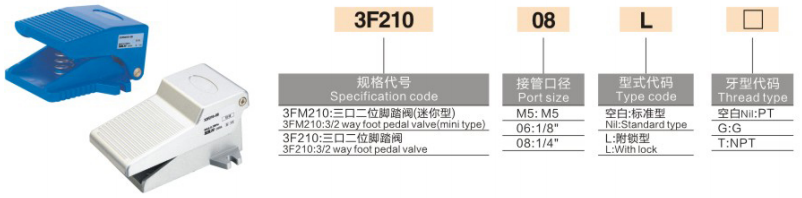

     Koodauksen logiikka: 3(F/FM)210 - [Portin koko] [L Lukitus] - [Kierteen tyyppi]

  2.1-sarjan asunnon määritelmä

     • 3F210: Vakiona kestävä alumiiniseoskotelo, 3/2-tie jalkaventtiili

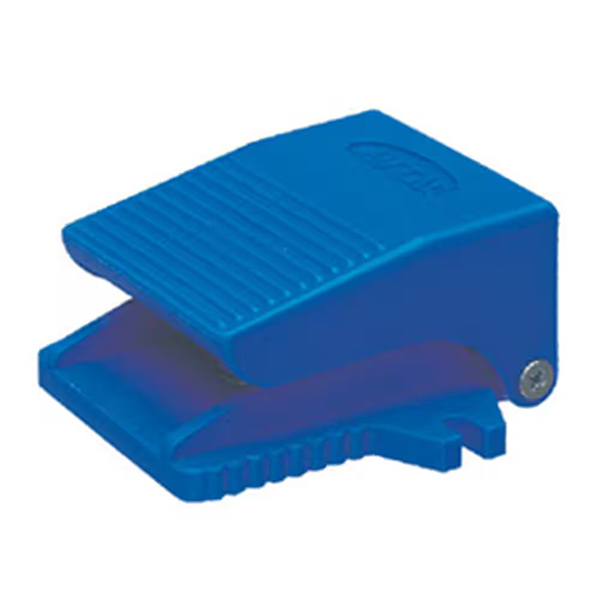

     • 3FM210: Minikevyt muovinen jalkaventtiili, kompakti koko kapeaan asennukseen

  2.2 Portin koon määrittely

     • M5: M5 × 0,8 hieno kierre (ainoastaan ​​3FM-minimalli, mikropilottiilmaohjaus)

     • 06: G1/8 (PT1/8) vakiokierre

     • 08: G1/4 (PT1/4) yleinen yleisspesifikaatio teollisuustyökaluille

  2.3 Toiminto ja säikeen pääte

     • L Pääte: Itselukittuva rakenne pitkäaikaista paineenpitoa varten

     • Ei L: Välittömästi palautuva tyyppi, automaattinen paineenalennus polkimen vapauttamisen jälkeen

     • Langan tyyppi: Tyhjä = PT kartiokierre; G = brittiläinen standardi rinnakkaiskierre; T = NPT Amerikkalainen kartiomainen lanka

     Malli esimerkki: 3F210-08L | G1/4-portti alumiiniseoksesta valmistettu jalkaventtiili itselukittuvalla toiminnolla; 3FM210-M5 | M5-kierre minimuovinen mikrojalkaventtiili

  2.4 Koko sarjan teknisten tietojen vertailutaulukko

3. Tekniset ydinparametrit

4. Valintaero: 3F Aluminium Series vs 3FM Mini Plastic Series

5. Toiminnallinen ero: Itsepalautus vs itselukitus

     • Non-L Instant Self-Reset Type: Poljin pompoaa automaattisesti, kun jalka on vapautettu, katkaisee ilmansyötön ja vapauttaa paineen portista A. Se on yleisin tyyppi lenkkeilyyn ja ajoittaiseen ohjaukseen.

     • L-liitteen itselukittuva tyyppi: Paina kerran lukitaksesi polkimen jatkuvaa ilmansyöttöä ja paineenpitoa varten; paina uudelleen avataksesi lukituksen ja vapauttaaksesi jäännöspaineen. Suunniteltu erityisesti pitkäaikaisiin painetta ylläpitäviin pneumaattisiin piireihin.

6. Korvaus ja tyypilliset sovellukset

  6.1 Yhteensopiva vaihto

     SOLH 3F/3FM -sarja korvaa täysin alkuperäiset AirTAC 3F210/3FM210 -sarjan ja kotimaiset Xinchang/SOLIH -mallit ja voivat suoraan päivittää ja korvata vanhat FV320-jalkapoljinventtiilit täydellisellä mittojen ja toiminnallisten yhteensopivuuden kanssa.

 6.2 Tyypilliset sovellusskenaariot

     • Yksitoiminen sylinterijalkaohjain: Ilmanlähde → 3F-jalkaventtiili → yksitoiminen sylinteri; sylinteri palautuu automaattisesti ja vapauttaa paineen, kun poljin vapautetaan, mikä takaa turvallisen ajoittaisen käytön.

     • Tyhjiö-imukuppi, paineenpoisto: Ilmansyöttövaihe tyhjiön katkaisemiseksi; vapauta poljin poistaaksesi ilmaa ja poista imukupin pitovoima työkappaleen nopeaa vapauttamista varten.

     • Teollisen prosessin ohjaus: Manuaalinen jalkakytkin pienille leimauskoneille, hiomakoneille ja pneumaattisille kiinnitysjärjestelmille vapauttaen kädet tehokkaaseen toimintaan.

Yhden lauseen yhteenveto

     SOLH 3F/3FM -sarjan 3/2-tie, normaalisti suljetut jalkapoljinventtiilit sisältävät raskaat alumiiniset itsepalautuvat/itselukkiutuvat mallit ja minikevyt muovimallit. IP54-pölytiivis ja roisketiivis suorituskyky, voiteluaineeton toiminta ja täysi AirTAC-yhteensopivuus, ne ovat vakiona handsfree- pneumaattisia kytkentäventtiilejä sylinterin ohjaukseen, tyhjiön rikkomiseen ja teollisuustyökalujen käyttöön.
