3V-sarjan 3/2-tie pneumaattinen solenoidiventtiili | Suora ja pilottiohjattu NC/NO-ohjausventtiili

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja rakenteellinen käyttöliittymä

     SOLH 3V -sarja on vakio3/2-tie sähköisesti ohjattu suunnattu solenoidiventtiili saatavilla sisäänsuoraa toimintaa japilottiohjattu rakenteet. Suunniteltu erityisesti yksitoimiseen sylinterin ohjaukseen, pneumaattisten piirien kytkemiseen ja tyhjiöjärjestelmän säätöön, se tarjoaa kaksi ydinkonfiguraatiota: Normaalisti suljettu (NC) ja Normaalisti avoin (NO). Kestävän alumiiniseosrungon, kompaktin rakenteen, nopean vasteen ja valinnaisen nollapainekäynnistyksen ansiosta se toimii vakiona yleisohjausventtiilinä miniatyyri pneumaattisille automaatiojärjestelmille.

  1.1 Normaali 3/2-suuntainen porttimääritys

     • P Portti: Pääilman sisääntulo

     • Portti: Työportti, yhdistetty yksitoimisiin pneumaattisiin sylintereihin tai tyhjösuuttimiin

     • R Portti: Ilmanpoistoaukko, asenna äänenvaimennin melun vähentämiseksi

  1.2 Käyttö- ja rakenneluokitus

     • Ajotila: Sähkömagneettinen suoratoiminen / pilottiohjattu valinnainen

     • Sarjan tyyppi: Suoravaikutteinen (3V1/3V2); Pilottikäyttöinen (3V100/3V200/3V300)

     • Rungon materiaali: Erittäin luja alumiiniseos, kevyt ja kestävä

2. 3/2-tieventtiilin toimintaperiaate

     3V-sarjassa on yksikelainen ohjausrakenne, joka on jaettu NC- ja NO-tyyppeihin täysin itsenäisellä toimintalogiikalla, jota käytetään laajalti automaattiseen nollaussylinterin ja tyhjiöpiirin ohjaukseen.

  2.1 Normaalisti suljettu (NC) – Yleisin tyyppi

  Sovellettavat mallit: 3V110, 3V210, 3V310

     • Virran sammutus Reset State: Jousipalautus tiivistää P-tuloaukon; Portti A on yhteydessä porttiin R pakokaasua varten, ei lähtöpainetta.

     • Käynnistystila: Sähkömagneettinen voima vetää venttiilin sydämen kytkeytymään; P-sisääntulo liitetään A-liitäntään ilmansyöttöä varten; R-poistoaukko on täysin suljettu.

  2.2 Normaalisti auki (NO) Tyyppi

  Sovellettavat mallit: 3V120, 3V220, 3V320

     • Virran sammutus Reset State: P tuloaukko on yhteydessä A työporttiin jatkuvaa ilmansyöttöä varten; R-poistoaukko on suljettu.

     • Käynnistystila: P tuloaukko on sinetöity; Toimiva portti on yhteydessä R-porttiin paineenpoistoa ja pakokaasua varten.

3. Sarjan luokitus- ja määrittelyparametrit

  3.1 Suoravaikutteinen sarja (3V1 / 3V2) – Nollapainekäynnistys

  Ydin etu: Tukee 0 MPa nollapaineen käynnistystä, erittäin nopeaa vastenopeutta (＜0,05 s), vakaa suorituskyky matalapaine- ja tyhjiötyöolosuhteissa.

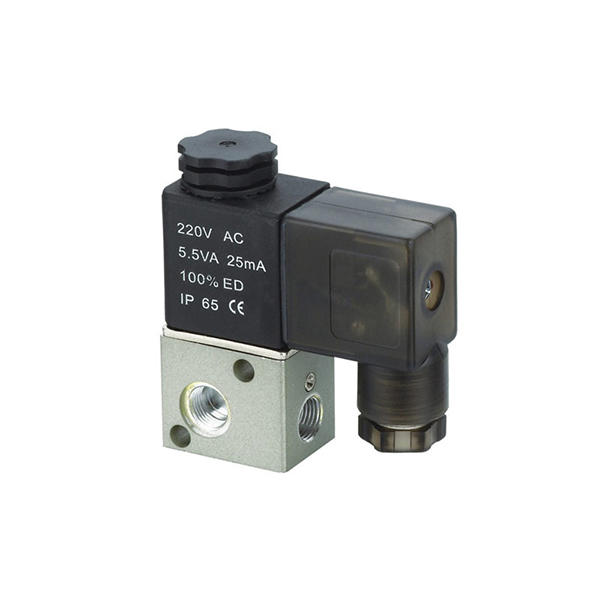

  • 3V1 Micro -sarja

￮ Portin koko: M5, G1/8 (06)

￮ Virtausala: 10,2 mm² (CV = 0,6)

￮ Tyypillinen malli: 3V1-06, 3V1-M5

  • 3V2 Mini -sarja

￮ Portin koko: G1/8 (06), G1/4 (08)

￮ Virtausala: 17,0 mm² (CV = 1,0)

  3.2 Pilottikäyttöinen sarja (3V100 / 3V200 / 3V300) – suuri virtaus

  Ydin etu: Suuri virtauskapasiteetti ja alhainen virrankulutus; vaatii vähimmäiskäynnistyspaineen vakaata kytkentää varten, sopii vakiopaineisiin pneumaattisiin piireihin.

  • 3V100 sarja: Portin koko M5, G1/8 (06)

  • 3V200 Universal-sarja

￮ Portin koko: G1/4 (08)

￮ Virtausala: 17,0 mm² (CV = 1,0)

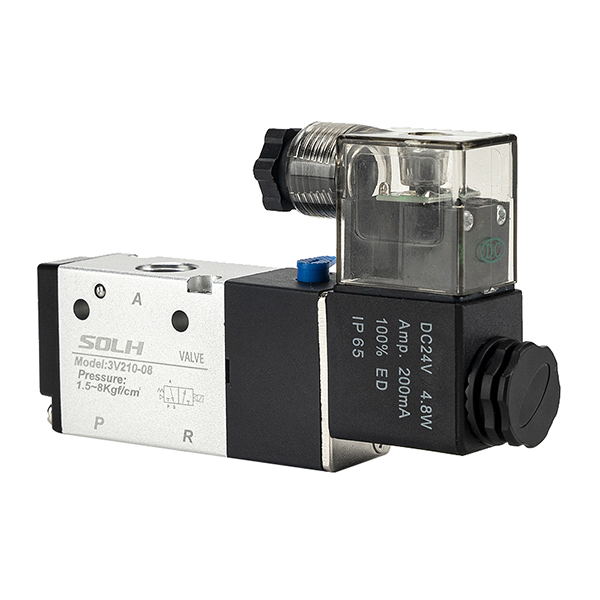

￮ Tyypillinen malli: 3V210-08

  • 3V300 Large Flow -sarja

￮ Portin koko: G3/8 (10)

￮ Virtausala: 28,0 mm² (CV = 1,65)

4. Täydelliset mallikoodaussäännöt ja tilausesimerkit

  1. Koodauslogiikka: 3V [sarjakoodi] [toimintokoodi] - [portin koko] [jännitekoodi] [johdotuskoodi]

 2. Esimerkkejä vakiotilauksista

     • 3V210-08-B: 3/2-tie, NC-tyyppi, G1/4-portti, DC24V, DIN-liitäntä

     • 3V1-06-A: 3/2-tie, NC-tyyppi, G1/8-portti, AC220V

5. Tekniset ydinparametrit

6. Tuotteen tärkeimmät edut

     • Omistettu 3/2-suuntainen suunnittelu: Sopii täydellisesti jousipalautteisten yksitoimisten sylintereiden kanssa, jotka on tarkoitettu vain kiinnitykseen, nostoon ja nollaukseen pneumaattiseen suoritukseen.

     • Kaksi työtilaa: Valinnaiset Normally Closed (virrankatkaisun nollaus) ja Normally Open (virrankatkaisu toimii) -tyypit mukautumaan erilaisiin prosessilogiikoihin.

     • Dual Drive Options: Suoravaikutteinen tyyppi tukee nollapainekäynnistystä tyhjiö-/matalapaineskenaarioissa; pilottikäyttöinen tyyppi toteuttaa suuren virtauksen ja matalan tehon vakaan toiminnan.

     • Kompakti & Kestävä: Pieni integroitu rakenne, erinomainen tiivistyskyky, pitkä käyttöikä ja voiteluton muotoilu.

     • Joustava sähkökokoonpano: Useat jännitetiedot (AC220V/110V/24V, DC24V/12V) ja kaksoisjohdotustilat täyttävät maailmanlaajuiset yhteensopivuusvaatimukset.

     • Korkea yhteensopivuus: Sama asennuskoko kuin 3A pneumaattisilla ohjausventtiileillä ja 3L käsivetoventtiileillä, mikä tukee suoraa vaihtoa ja päivitystä.

7. Tyypilliset sovellusskenaariot

     • Yksitoimisten sylintereiden automaattinen ohjaus (kiinnitys, nosto, jousipalautusmekanismi)

     • Tyhjiögeneraattorin ja alipainesuutinjärjestelmän kytkentä (suoratoiminen tyyppi tukee alipaineen säätöä)

     • Pneumaattisen piirin on-off-ohjaus, laitteiden turvalukitus, pienen toimilaitteen ryömintätoiminto

     • Suora korvaaminen 3A ilmaohjatuille venttiileille ja 3L käsikäyttöisille venttiileille tavallisissa pneumaattisissa järjestelmissä

Yhden lauseen yhteenveto

     SOLH 3V -sarja on tavallinen 3/2-tie sähkömagneettinen suuntaventtiili, jossa on NC/NO-kaksoistila ja suora/pilot-kaksoiskäyttörakenne, joka on ammattimaisesti sovellettu yksitoimiseen sylinterikäyttöön ja tyhjiöpiirin ohjaukseen ja joka toimii miniatyyri pneumaattisten automaatiojärjestelmien ydinohjauskomponenttina.
