4 milj-sarjan NAMUR-standardi 5/2-tiemagneettiventtiili | Toimilaitteeseen asennettu levytyyppinen venttiili

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus

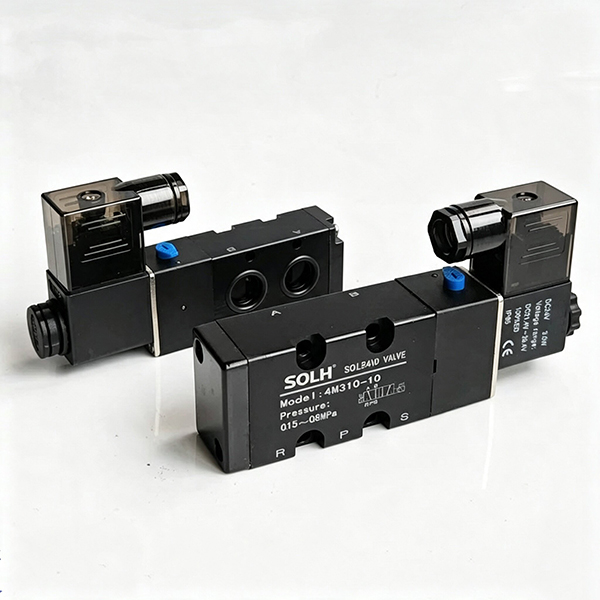

     SOLH 4M -sarja on ammattilainenNAMUR-standardi 5/2-tie levytyyppinen solenoidiventtiili suunniteltu erityisesti pneumaattisen toimilaitteen automaattiseen ohjaukseen. Se on tiukasti kansainvälisten NAMUR-sivukiinnitysstandardien mukainen, ja venttiilin pohjassa on vakiokiinnitysreiät. Venttiili voidaan laminoida suoraan ja asentaa pneumaattisten palloventtiilien ja läppäventtiilitoimilaitteiden sivulle ilman välikappaleita. Sitä käytetään yksinomaan venttiilien automaattisissa ohjauspiireissä, se vastaa täysin Airtac 4M -sarjan standardeja ja eroaa rakenteellisesti perinteisistä 4 V putkityyppisistä solenoidiventtiileistä.

  1.1 Tuotteen perustiedot

     • Toimintotila: 5/2-suuntainen (5-porttinen 2-asento)

     • Aseman rakenne: Sisäinen ohjauskela, voitelematon toiminta

     • Asennusstandardi: NAMUR-standardi sivukiinnitys (jalusta integroitu P/A/B/R1/R2-ilmapiireihin)

     • Valtavirran mallit: 4M210-08, 4M210-06, 4M110-06

2. Täydellinen mallikoodaussäännöt ja täydellinen sarjaluettelo

 1. Koodauslogiikka: 4M [Kokokoodi] [Ohjauskoodi] [Toimintokoodi] - [Portin säie]

  2. Malliesimerkki

     4M210-08: koko 200, yksi sähköinen ohjaus jousipalautteella, PT1/4 ulkokierreportti

 3. Koko sarjan yleisten mallien teknisten tietojen luettelo

3. Tekniset ydinparametrit

4. NAMUR-asennusytimen edut ja avainvalintapisteet

     • Integroitu NAMUR Base Air Port: Venttiilin pohjassa on A/B-ilmaaukot. Toimilaitteen kanssa asennuksen jälkeen se kiinnittyy automaattisesti toimilaitteen kahteen ilmanottoaukkoon. Ulkoisia ilmaputkia ei tarvita A/B-portteihin; vain P-ilman sisääntulo- ja R1/R2-poistoaukot tarvitsevat ulkoisen ilmanlähteen liitännän, mikä yksinkertaistaa putkirakennetta ja vähentää vuotokohtia.

     • Sisäänrakennettu manuaalinen testityöntötanko: Varustettu manuaalisella virheenkorjauspainikkeella venttiilin puolella, joka tukee manuaalista venttiilin avaus- ja sulkemistestiä virran katkaisun jälkeen, kätevä paikan päällä tapahtuvaan asennukseen, virheenkorjaukseen ja laitteiden huoltoon.

     • Kaksoisohjaustilan ominaisuudet: 4M × 20 kaksoissähköohjausmallit ottavat käyttöön itselukittuvan muistirakenteen venttiilin nykyisen asennon säilyttämiseksi; 4M × 10 yhden sähköohjauksen mallit nollautuvat automaattisesti jousivoimalla virran katkaisun jälkeen, mikä täyttää turvallisuusnollaus- ja asennonpitovaatimukset.

     • Yhteensopiva jakotukin kiinnitys: Jakaa samat perustiedot kuin 4V-sarjassa (4M100M/200M/300M jakotukkipohja). Se tukee keskitettyä ilmansyöttöä useille venttiileille jakotukiasennuksen kautta, ja se voidaan myös asentaa suoraan yhteen toimilaitteeseen itsenäistä käyttöä varten.

5. 4M NAMUR-venttiili vs. 4V perinteinen putkiventtiili | Virheiden eston valintaopas

6. Tyypillisiä vastaavia sovelluksia

     • Venttiilin automaattinen ohjausjärjestelmä: 4M210-08 sovitettu DA/SR pneumaattisen toimilaitteen + pallo/läppäventtiilin kanssa, jota käytetään laajasti petrokemian, vedenkäsittelyn ja putkiston nesteen kytkentälaitteissa.

     • Valve Islandin integroitu järjestelmä: Ota käyttöön 4M200M-monilenkkijakotukipohja keskitetyn ilmansyötön toteuttamiseksi ja useiden 4M-sarjan solenoidiventtiilien integroitu asennus automatisoituja putkistoja varten.

     • Putkiston putkiston sovitus: Yhdistä ulkokierreliitännät KQ2-pikaliitosuloskierresuoralla liittimellä kiinnittääksesi nopeasti pääilmanlähdeputkeen vakaan ja vuotamattoman liitännän.

Yhden lauseen yhteenveto

     SOLH 4M -sarja on NAMUR-standardin mukainen levytyyppinen 5/2-tiemagneettiventtiili pneumaattisille toimilaitteille, jossa on putketon suora asennus, voiteluvapaa toiminta ja IP65-suojaus, mikä on optimaalinen tukiohjauskomponentti pneumaattisten palloventtiilien ja läppäventtiilien automaattiseen kytkemiseen.
