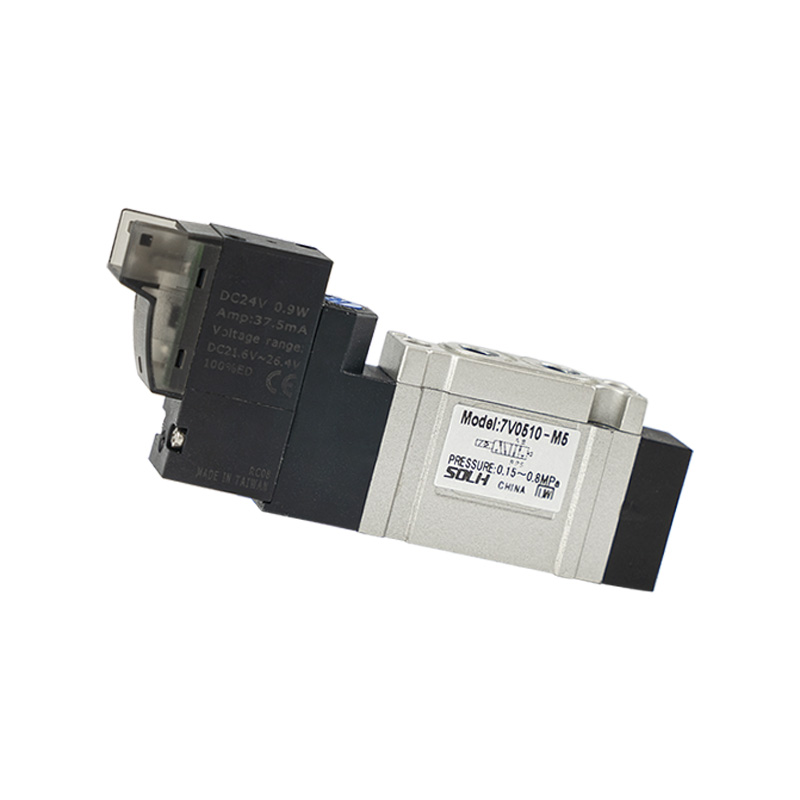

7V-sarjan kompakti pilottiohjattu 5/2 ja 5/3 solenoidiventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH 7V -sarja on pienikokoinen pilottiohjattu suunnattu solenoidiventtiili, joka kattaa 5/2- ja 5/3-tietoiminnot ja on erityisesti suunniteltu yleisiin standardeihin pneumaattisiin piireihin. Sisäinen keskitetty pakokaasurakenne optimoidulla virtauskanavalla tarjoaa huomattavan suuren virtauskapasiteetin, nopean kytkentävasteen ja alhaisen virrankulutuksen. Sitä voidaan käyttää erillisenä tai koottuina jakotukin venttiilipankkeihin useiden sylinterien keskitettyyn ohjaukseen.

Ydinrakenne ja toiminnallinen luokitus

 1. Portin ja sijainnin funktion määritelmä:

   1.1 5/2-tiemagneettiventtiili: 1 sisääntulo P, 2 työporttia A/B, 2 poistoporttia R/S

     -- 10 pääte: Yksikelainen yksisolenoidijousipalautus

     -- 20 pääte: Kaksoiskelan kaksoissolenoidin lukitustyyppi

   1.2 5/3-tie kaksikelainen solenoidiventtiili (3 keskiydintoimintoa)

     -- 30C Keski suljettu: Kaikki aukot täysin tiivistetty keskiasennossa sylinterin paineen lukitsemiseksi kiristystä varten

     -- 30E Keskipakoputki: A & B yhdistetty pakoputkeen R/S vapauttamaan jäännöspaine turvallisesti

     -- 30P keskipainesyöttö: P kytketty sekä A- että B-liittimeen, sylinterin molemmat puolet ylläpitävät ilmanpainetta

  2. Käyttö- ja rakenneominaisuus

     -- Vetolaitteen tyyppi: Pilottikäyttöinen rakenne, alhainen käynnistyspaine, erittäin nopea vaste ja suuri virtausteho

     -- Sisäinen keskitetty poistoilma: pilottiilma poistuu tasaisesti pääpoistoporttien R/S kautta, puhdas ja siisti putkisto ilman hajallaan olevaa pilottipoistoa

Sarjan koko- ja virtausparametritaulukko

Yleiset yleiset tekniset tiedot

     -- Käyttöpainealue: 0,15 ~ 0,8 MPa

     -- Testipaine: 1,2 MPa

    -- Käyttölämpötila: -20 ℃ ~ +70 ℃ (ei jäätymistä ilmansyötössä)

     -- Kytkentävasteaika: ≤50 ms

     -- Max toimintataajuus: 5 Hz

     -- Kelan virrankulutus: DC = 0,7 W; AC = 1,1 VA

     -- Vakiojännitevaihtoehdot

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Suojausluokka: IP40 pölynkestävä

     -- Venttiilin rungon materiaali: painevalettu alumiiniseos

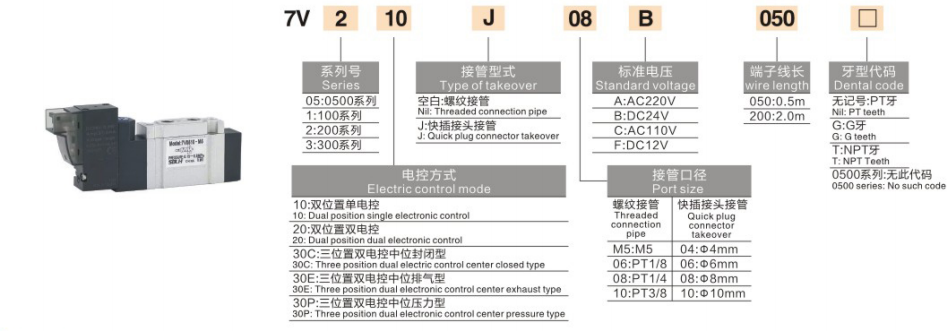

Täydellinen mallin nimeämissääntö

  1. Esimerkkimalli: 7V210J08B050

     -- 7V: Sarjakoodi pilottikäyttöiselle 5/2 & 5/3 kompaktille solenoidiventtiilille

     -- 2: Kokokoodi (2 = 7V200-sarja, 1/4" portti)

     -- 10 / 20 / 30C/30E/30P: Piiritoiminto

        10 = 5/2 yksikela; 20 = 5/2 kaksoiskelaa; 30-sarja = 5/3 kolmiasentoinen

     -- J: Portin yhteyslomake; J = pikakiinnitys, tyhjä = vakiokierreportti

     -- 08: Portin kokokoodi (08 = 1/4")

     -- B: Kelan jännitekoodi (B=DC24V, A=AC220V)

     -- 050: Kaapelin pituuskoodi (050 = 0,5 metrin kaapeli)

Yleiset vakiovertailumallit

  1. 5/2 Two-Position -sarja

     -- Yksikierrejousipalautus: 7V110-06 (1/8", DC24V)

     -- Kaksoiskelan lukitus: 7V220-08 (1/4", AC220V)

  2. 5/3 kolmiasentoinen sarja

     -- Keskellä suljettu paineenpito: 7V130C-06

     -- Keskipakopaineen vapautus: 7V230E-08

     -- Keskimmäinen kaksiportti paineistettu: 7V330P-10

Tuotteen ydinedut

  1. Parannettu korkean virtauksen suorituskyky

     -- Optimoitu sisäinen virtaviivainen kanavarakenne, virtauskapasiteetti kasvoi noin 30 % verrattuna perinteisiin 4V-sarjan solenoidiventtiileihin, mikä mahdollistaa nopeamman sylinterin pidennyksen ja sisäänvetonopeuden.

  2. Joustava monisuuntainen asennus ja kaksiporttivaihtoehdot

     -- Tukee vaaka- ja pystysuoraa asennusta; kaksi liitäntätilaa: vakiokierreportti tai pikakiinnitys nopeaa letkun kokoonpanoa varten.

  3. Jakotukkiin integroitu modulaarinen rakenne

     -- Yhteensopiva usean aseman jakotukin venttiilipohjan kanssa, useita venttiilejä pinottuina kaapin asennustilan säästämiseksi ja pääilmaputkien sijoittelun yksinkertaistamiseksi.

  4. Erittäin pienitehoinen kela

     -- Pienen tehon käämin rakenne vähentää lämmöntuotantoa, sopii pitkäaikaisiin jatkuvaan jännitteiseen työskentelyolosuhteisiin pienemmällä energiankulutuksella.

  5. Erittäin pitkä käyttöikä

     -- Tarkka sisäpuola ja tiivisterakenne, vakaa suorituskyky jopa miljooniin kytkentäjaksoihin vähäisellä huollolla.

Yhden lauseen yhteenveto

     SOLH 7V:n kompakti pilottiohjattu solenoidiventtiili kattaa täyden 5/2 yhden/kaksoiskäämin ja 5/3 kolmen keskustoiminnon versiot M5~3/8" täydellisillä porttikoilla, joissa on 30 % suurempi virtaus kuin perinteisessä 4V-sarjassa, alhainen virrankulutus ja jakoputken pinottava rakenne yleissuuntaisena ohjausventtiilinä kaikkiin standardeihin automatisoituihin pneumaattisiin piireihin.
