C85-sarjan ruostumattomasta teräksestä valmistettu minisylinteri
  • C85-sarjan ruostumattomasta teräksestä valmistettu minisylinteriC85-sarjan ruostumattomasta teräksestä valmistettu minisylinteri

C85-sarjan ruostumattomasta teräksestä valmistettu minisylinteri

SOLH C85/CD85 ruostumattomasta teräksestä valmistettu minisylinteri täyttää kansainvälisen ISO 6432 standardin ja voidaan vaihtaa suoraan vastaaviin SMC-malleihin. Porauskoot: φ8/10/12/16/20/25 mm. Piippu ja männänvarsi on valmistettu 304 ruostumattomasta teräksestä, jolla on erinomainen ruosteen- ja korroosionkestävyys, ja niitä voidaan käyttää kosteissa, miedoissa happo- ja alkaliympäristöissä sekä puhtaissa elintarvike-, lääke- ja elektroniikkateollisuuden tuotantolinjoissa. Sylinterissä on ohut ja kevyt muotoilu, koska siinä on puristettu puristettu päätykansi. Täydelliset versiot sisältävät standardin kaksitoimisen, yksitoimisen jousipalautuksen/-pidennyksen, kaksoisvarren synkronisen tyypin ja C85K neliömäisen, pyörimättömän sauvan sylinterin. CD85-versiot on varustettu sisäänrakennetulla magneettirenkaalla asennon havaitsemiseksi magneettikytkimien avulla. Vakiokumityyny toimitetaan; suffiksin C ilmatyyny on valinnainen φ10-25-malleissa iskun vaimentamiseksi nopeassa käytössä. Pienin käynnistyspaine saavuttaa 0,05 MPa, mikä tukee pitkäkestoista öljytöntä toimintaa männän nopeudella 50 - 1500 mm/s, mikä sopii erinomaisesti korkeataajuiseen lyhyttahtiseen edestakaisin. Saatavilla on täydet sarjat ISO-standardin mukaisia ​​kiinnitysvaihtoehtoja: integroitu haarukka, laippa, jalkateline, nivelkiinnike ja paljon muuta. Verrattuna MI- ja MA-sylintereihin, C85 omistaa maailmanlaajuisesti tunnustetut ISO-mitat, mikä tuo erinomaisen mukavuuden laitteiden vaihtoon ulkomailla. Valinnan aikana suositellaan vähintään 50 % työntövoiman turvamarginaalia.

C85-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (ISO 6432 -standardi, SMC-yhteensopiva järjestelmä)

Tuotemerkki: SOLH by Richge Technology | Vientisuuntautunut tuoteluettelo

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH C85 -sarjan ruostumattomasta teräksestä valmistettu minisylinteri on kansainvälisen ISO 6432 -standardin mukainen, porausalue φ8 ~ 25 mm. Ominaisuudet: kompakti ääriviiva, korroosionkestävyys, nopea ja korkeataajuinen suorituskyky, öljytön toiminta. Käytetään laajasti elintarvike-, lääke-, elektroniikka- ja yleisissä pneumaattisissa automaatiolaitteissa.


Ydinrakenne- ja suunnitteluominaisuudet

   1. Standardi: ISO 6432 (φ8–φ25), yleiset asennusmitat maailmanlaajuisille minisylintereille.

   2. Materiaali: 304 ruostumattomasta teräksestä valmistettu piippu, männänvarsi ja lukkomutteri; ruosteenkestävä, sopii kosteisiin, heikkoihin happoihin ja heikkoihin emäksiin.

   3. Rakenne: Rullapuristetut päätykappaleet, ilman kiinnitystankoa, suora lieriömäinen muoto, pieni koko ja kevyt.

   4. Toimintavaihtoehdot

     -- Yksitankoinen kaksitoiminen (vakio)

     -- Yksitoiminen (jousipalautus / jousipidennys)

     -- Kaksitankoinen synkroninen sylinteri

     -- C85K Pyörimätön sauvatyyppi

   5. Tyyny: tavallinen kumityyny; ilmatyyny (liite C) valinnainen arvoille φ10–25, mikä vähentää iskuja nopeassa liikkeessä.

   6. Tiivistys: Erityinen kaksisuuntainen tiiviste öljysäiliön uralla, alhainen käynnistyspaine, pitkä käyttöikä öljyttömässä käyttötilassa.

   7. Asennon tunnistus: Sisäänrakennettu magneettirengas (koodi D) valinnainen; magneettikytkimen asennustavat: A = kiskoura, B = teräsnauhan ura.

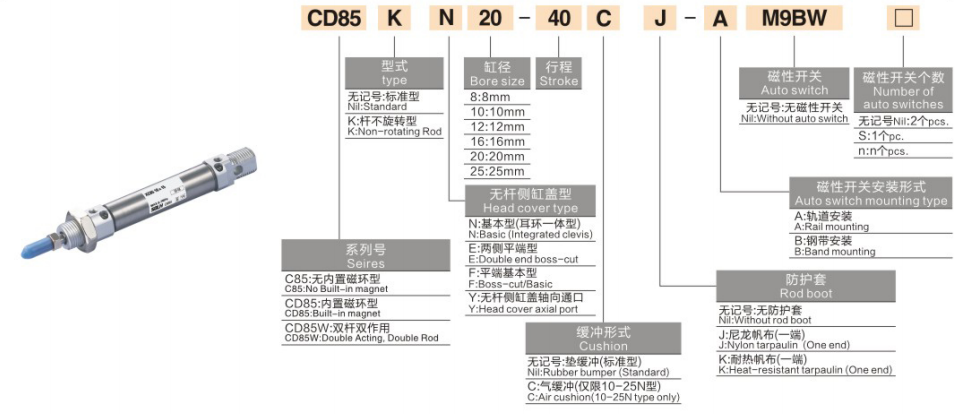

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: CD85N25-100C-B

Segmentti
Koodi
Määritelmä
C85
Perussarja
ISO6432 ruostumattomasta teräksestä valmistettu minisylinteri
D
Magneettivaihtoehto
D = Sisäänrakennettu magneettirengas; Tyhjä = Ei magneettia
N/F/E/K
Varianttikoodi

N = Perustyyppinen integroitu haarukka

F = Tasainen päätytyyppi

E = Yksinäyttelijä

K = Pyörimätön sauva

25
Reiän koko (mm)
8,10,12,16,20,25
100
Iskun pituus
Max. 400mm kaksitoimiseen toimintaan
C
Tyyny
Tyhjä = kumityyny; C = ilmatyyny (saatavana φ10-25)
B
Kytkimen kiinnitys
A=Raitaura; B = Teräsnauhan ura

  2. Tilauksen viiteesimerkki: CD85N16-50

     -- Perustyyppi, reikä 16, isku 50, sisäänrakennettu magneetti, kumityyny.


Normaalit tekniset tiedot (kaksitoiminen)

Parametrikohde
Erittely
Poran koot
φ8,10,12,16,20,25 mm
Käyttöpaine
0,1–1,0 MPa; Minimi käynnistyspaine: 0,05 MPa
Todistuspaine
1,5 MPa
Ympäristön lämpötila
-10~+70℃;-10~+60℃ magneetilla varustetulle mallille
Männän nopeus
50-1500mm/s, sopii korkeataajuiseen edestakaisin
Tyyny
Tavallinen kumityyny; ilmatyyny valinnainen (φ10–25)
Air Portin lanka
M5 × 0,8 (φ8–16); G1/8 (φ20–25)
Voitelu
Esirasvattu, öljytön toiminta tuettu
Aivohalvauksen sietokyky
±1,0 mm


Teoreettinen työntö- ja vetovoima @0,6 MPa (yksi sauva, yksikkö: N)

Poraus (mm)
Työntövoima (N)
Vetovoima (N)
Viitevaakakuorma (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Asennuslomakkeet ja johdannaismallit

  1. ISO6432-asennusvaihtoehdot

     -- N: Perustyyppi integroidulla haarukalla (suosituin)

     -- F: Tasapää aksiaaliasennus

     -- L: Yksijalkakiinnitys / M: Kaksijalkainen kiinnitys

     -- G: Laippakiinnitys

     -- NU: Haarukkakiinnitys

   2. Tärkeimmät johdannaisversiot

     -- CD85: Sisäänrakennetulla magneettirenkaalla, yhteensopiva magneettisensorien kanssa

     -- C85K: Pyörimätön neliömäinen männänvarsi, kiertymisen estävä sijoitus

     -- C85E: Yksitoiminen (jousipalautus / jousipidennys)

     -- CWCD85E: Kaksitankoinen kaksitoiminen sylinteri, synkroninen liike


Valinnan vertailu: C85 VS MI VS MA

   1. ✅ Suositellut tilaisuudet C85:lle

     -- Elintarvike-, lääke- ja elektroniikkateollisuus: ruostumaton teräs, puhdas laatu, korroosionesto

     -- Suurinopeuksiset ja korkeataajuiset syklit: 50–1500 mm/s lyhyttahti edestakaisin

     -- Kompakti laiteasetelma: φ8–25 ohut sylinterimäinen runko

     -- Kostea ja hieman syövyttävä työpajaympäristö

     -- Maailmanlaajuinen vaihtokysyntä: ISO6432 yleisulottuvuus suoraan vaihtoon


 3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske työntövoima ja vaakakuorma, vara ≥50 % turvamarginaali; valitse pienempi reikä korkeamman taajuuden toimintaa varten.

   2. Iskun vahvistus: Lisää ylimääräinen 10–20 mm marginaali; suurin isku 400 mm.

   3. Kokoonpanon valinta

     -- Sisäänrakennettu magneetti: lisää koodi D

     -- Nopea iskunvaimennus: valitse jälkiliitteen C ilmatyyny

     -- Kiertymisen estovaatimus: valitse K ei-pyörivä versio

     -- Sovita kiinnitysmuoto: N/F/L/M/G laiterakenteen mukaan


Yhden lauseen yhteenveto

     SOLH C85/CD85 ISO6432 ruostumattomasta teräksestä valmistettu minisylinteri on täysin vaihdettavissa tuodun SMC-sarjan kanssa, tukee nopeaa öljytöntä toimintaa, useita asennusmenetelmiä ja valinnaista pyörimisen estävää sauvaa, ihanteellinen lineaarinen toimilaite elintarvike-, lääketieteellisiin ja elektronisiin automatisoituihin tuotantolinjoihin.
