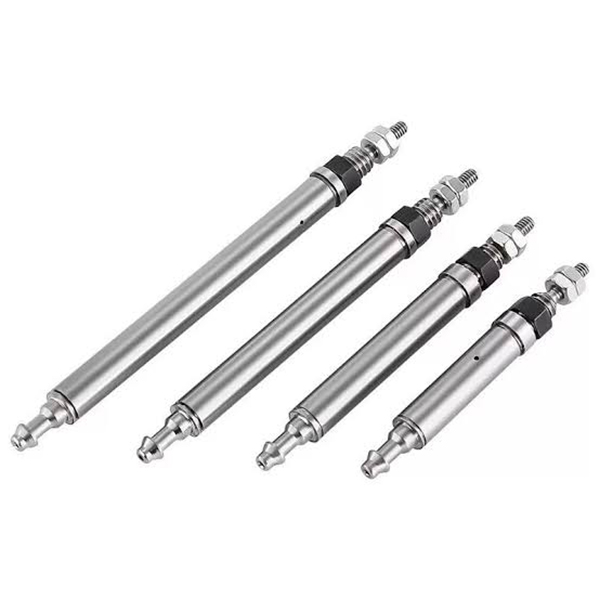

CJ1-sarjan miniatyyrisylinteri (ultra-pieni mikroilmasylinteri φ2,5 / φ4mm)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CJ1 -sarja on erittäin pienikokoisia yksi-/kaksitoimisia tappityyppisiä sylintereitä. Keskeiset edut: erittäin kompakti, pieni ääriviiva, kevyt rakenne, alhainen työntövoima ja nopea vaste. Suunniteltu tarkkuusajoon ahtaissa tiloissa, mikrokuorman työntö- ja vetämistehtäviin, elektroniikan ja 3C-automaation pienoisasemia. Se on mikroautomaatiosovellusten ydintoimilaite.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Käyttötyypit: Yksitoiminen (kevätpalautus) & kaksitoiminen. Porausvaihtoehdot: φ2.5 (yksitoiminen yksinomaan); φ4 (saatavana yksi-/kaksitoimisille).

     -- Rakenteelliset ominaisuudet: Pyöreä runko, kapea männänvarsi, ei sisäänrakennettua pehmustetta, peruskierrekiinnitys. φ4-mallin ulkorungon halkaisija vain 4 mm, nettopaino vain muutama gramma.

     -- Dynaaminen suorituskyky: Pehmusteeton rakenne mahdollistaa nopean männän vasteen. Toimintanopeus: 50-500 mm/s, sopii korkeataajuisiin lyhytiskuihin.

     -- Materiaali ja tiiviste: Kova-anodisoitu alumiinirunko, NBR-tiivistekomponentit, öljytön muotoilu, yhteensopiva puhtaiden tai hieman öljyisten työpajaympäristöjen kanssa.

     -- Joustava asennus: Perusversio, jossa kierteet molemmissa päissä aksiaalista kiinnitystä varten. Tangon puoleisen pään portin suuntaa voidaan säätää ±90°, mikä on kätevää letkujen reitittämiseen ahtaissa asetteluissa.

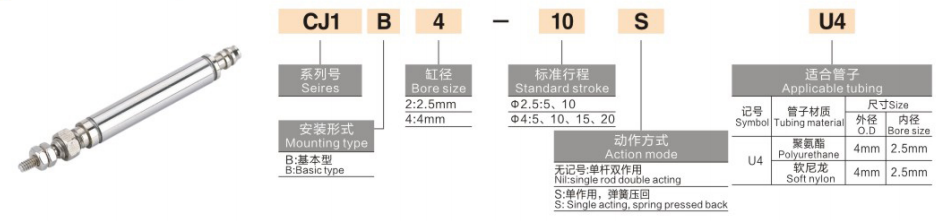

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: CJ1B4-10SU4

   2. Vakiotilauksen viiteesimerkit

     -- CJ1B2-10SU4: Poraus 2,5, isku 10, yksitoiminen jousipalautus

     -- CJ1B4-15U4: Poraus 4, isku 15, kaksitoiminen

     -- CJ1B4-5SU4: Poraus 4, isku 5, yksitoiminen jousipalautus

Universal Core tekniset tiedot (0,5 MPa syöttöpaine)

Keskeiset kilpailuedut

   1. Erittäin pieni jalanjälki ahtaaseen asennustilaan

     -- Vähimmäisreikä φ2,5, rungon ulkohalkaisija φ4, paino vain 2–3,5 g, integroitava helposti erittäin kompakteihin laiteasetelmiin.

   2. Pienen työntövoiman tarkkuus lineaarinen ajo

     -- Lähtötyöntövoimaalueet 0,64–6,3 N @ 0,5 MPa, ihanteellinen mikrokuormille ≤ 100 g, välttää iskuvaurioita herkissä pienissä työkappaleissa.

   3. Korkeataajuinen nopea vaste

     -- Pehmusteeton rakenne tarjoaa nopean toiminnan, tukee ≥ 300 sykliä minuutissa lyhyen iskun toiminnan tehostamiseksi.

   4. Öljytön toiminta ja pitkä käyttöikä

     -- NBR-tiivistysjärjestelmä tukee öljytöntä paineilmaa puhtaisiin tuotantoympäristöihin; mekaaninen käyttöikä ≥3 miljoonaa jaksoa.

   5. Säädettävä porttisuunta ja yksinkertainen asennus

     -- Tangon puoleinen ilma-aukko käännettävissä ±90°. Kaksipään ulkokierteet mahdollistavat suoran aksiaalisen lukituksen ilman ylimääräisiä asennuskiinnikkeitä, mikä yksinkertaistaa käyttöönottoa paikan päällä.

Asennusvaihtoehdot ja tyypilliset teollisuussovellukset

   1. Asennuslomakkeet

     -- Aksiaalikierreasennus: Ruuvaa molemmat päät suoraan laitteeseen suoraa työntö-vetoliikettä varten

     -- Kiinnitys sivukiinnikkeeseen: valinnainen minikiinnike sivuttaiseen asennukseen, soveltuu kääntö- tai sivuajoon

   2. Tyypilliset sovellusskenaariot

     -- 3C ja elektroniikka: mobiilipainikkeen kestävyystestaus, mikromuoviosien kiinnitys, sirujen poisto ja paikannus

     -- Tarkkuusinstrumentointi: Miniventtiilin kytkentä, kuituoptinen paikannus, hienosäätömekanismit

     -- Yleinen automaatio: mikrokomponenttien lataus/purku, kevyt etiketin kuorinta, miniatyyri jigin käyttö

     -- Lääketieteelliset laitteet: Pienen instrumentin teleskooppinen liike, mikronesteen propulsio, tarkkuusasemointikokoonpanot

3-vaiheinen nopea valintaopas

   1. Poran valinta hyötykuorman perusteella

     -- φ2,5 kuormalle ≤50g；φ4 kuormalle 50-100g. Varaa vähintään 50 % turvamarginaali alhaisten työntövoimaominaisuuksien vuoksi.

   2. Vedon vahvistus

     -- Valitse isku halutun matkan mukaan; priorisoi lyhyemmät vedot vakaan korkeataajuisen toiminnan varmistamiseksi.

   3. Toimintatilan valinta

     -- Yksitoiminen (liitteellä S): yksisuuntainen työntö/veto jousipalautteella sähkökatkosturvasuunnittelua varten

     -- Kaksitoiminen: Kaksisuuntainen tarkka lineaarinen ajo ilman palautusjousta

Yhden lauseen yhteenveto

     SOLH CJ1 ultra-miniatyyri pneumaattinen sylinteri on saatavana yksijousipalautteisena ja kaksitoimisena versiona, jossa on φ2,5 / φ4-reikä, erittäin kevyt kompakti rakenne ja säädettävä ilmaportin suunta, joka tarjoaa matalan työntövoiman tarkkuuden mikrolineaarisen liikkeen, jota käytetään laajalti 3C-testaukseen, tarkkuusinstrumentteihin ja lääketieteellisiin miniatyyriautomaatiolaitteisiin.
