CRQ2-sarjan erittäin ohut hammastanko- ja hammaspyöräsylinteri | Zero backlash Compact Swing Sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset edut

     SOLH CRQ2 -sarja on erittäin ohut litteä hammastanko ja hammaspyörä pyörivä sylinteri, jossa on kaksimäntäinen nollavälysrakenne. Erittäin matala runkokorkeus ja integroitu laippakiinnitysrakenne tukevat 90°/180°/360° laajaa kääntökulmaa ja kattaa porauskoot φ10 - φ40. Tämä sylinteri on optimoitu rajoitetuille laitteistoasetelmille, ja se tarjoaa erittäin tarkan ja vakaan pyörimissuorituskyvyn kevyille ja keskiraskaille indeksointi-, kääntö- ja pyöritysasemille, ja se on ensisijainen kompakti pyörivä ratkaisu 3C-, pakkaus- ja lääketieteellisen automaation laitteille.

2. Täydelliset tekniset tiedot

 2.1 Perusparametrit

     • Poran koko: φ10/φ15/φ20/φ30/φ40 (erittäin ohut litteä rakenne)

     • Toimintatila: Kaksitoiminen hammastanko- ja hammaspyöräkäyttö

     • Työpainealue: 0,15 ~ 0,7 MPa; φ20/φ30/φ40 jopa 1,0 MPa

     • Todistuspaine: 1,05 MPa

     • Ympäristön lämpötila: 0℃ ~ 60 ℃ (jäätön ympäristö)

     • Voitelu: Öljytön itsevoiteleva toiminta

     • Puskurin asetukset: φ10/φ15 vain sisäänrakennetulla kumipuskurilla; φ20/φ30/φ40 kaksoiskumipuskurilla + valinnainen säädettävä ilmapuskuri (liite C)

     • Kulman säätö: Vakio ±5° hienosäätö päätypulttien avulla

     • Magneettinen yhteensopivuus: CDRQ2 sisäänrakennettu magneettirengas, yhteensopiva D-M9B / D-A93 sarjan kytkimien kanssa

  2.2 Teoreettinen vääntömomenttitaulukko (@0,5 MPa, N·m)

  2.3 Normaali kääntökulma ja säädettävä alue

     • 90° kääntö: Säädettävä alue 80° ~ 100°

     • 180° kääntö: Säädettävä alue 170° ~ 190°

     • 360° laajennettu kääntö: Säädettävä alue 350° ~ 370° erityisiä täyden pyörimistarpeita varten

  2.4 Portin koon määrittely

     • φ10/φ15: M5 × 0,8

     • φ20/φ30/φ40: Standard Rc1/8; Valinnainen G1/8 & NPT kierre

3. Mallin nimeämissäännöt ja tilausesimerkit

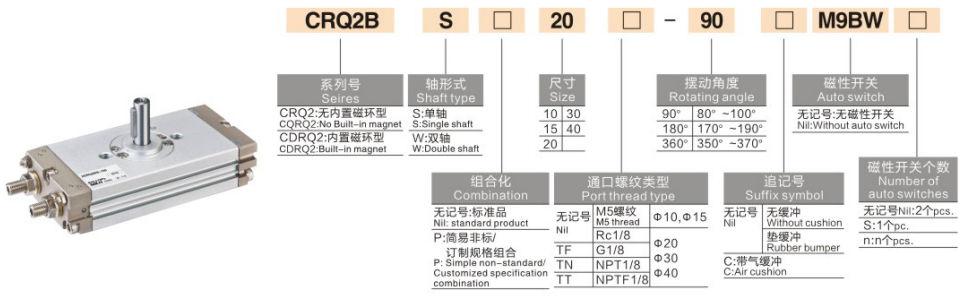

  1. Täydellinen mallirakenne: CDRQ2BS20-180C

  2. Tyypillisiä tilausesimerkkejä

     • Vakiopuskuriton malli: CRQ2BW15-90 (Perustyyppi, kaksoisakseli, φ15-reikä, 90° kääntö, ei-magneettinen, kumipuskuri)

     • Korkean tarkkuuden puskurimalli: CDRQ2BS40-180C (magneettirengas varustettu, yksiakselinen, φ40 reikä, 180° kääntö, ilmapuskuri)

4. Rakenneperiaate ja ydinvahvuudet

  4.1 Sisäinen rakenne ja toimintaperiaate

     CRQ2-sarjassa on symmetrinen kaksoismäntäinen kaksoistelineverkko. Paineilma käyttää kahta männtää synkronista lineaarista liikettä varten, mikä työntää hammastankoa tuottamaan vakaan vääntömomentin. Integroidussa litteässä rungossa on sisäänrakennettu puskurimekanismi, päätykulman säätöpultit, yksipuolinen putkiliitäntä ja kaksipuoliset magneettiset kytkinurat. Symmetrinen voimarakenne eliminoi tärinän ja välyksen käytön aikana, mikä saavuttaa erittäin vakaan ja tarkan pyörivän asennon.

  4.2 Ainutlaatuiset ydinedut

     • Erittäin ohut litteä runko: Erittäin matala rungon korkeus (17 ~ 37 mm), sylinterin runkoa voidaan käyttää suoraan laipana, mikä poistaa ylimääräiset asennuskannattimet ja säästää huomattavasti pystysuoraa asennustilaa.

     • Zero backlash Design: Kaksinkertainen täyssilmäinen rakenne toteuttaa nollavälin pyörimisen, mikä varmistaa korkean toistuvan paikannustarkkuuden ja tärinän vapaan käynnistyksen ja pysäytyksen.

     • Siistit putket ja johdot: Yksipuolinen ilmarajapinta ja samanpuoliset kaksikytkimen urat yksinkertaistavat paikan päällä tapahtuvaa johdotusta ja putkiston sijoittelua puhtaamman laiterakenteen vuoksi.

     • Tarkka kulman hienosäätö: Vakio ±5° säädettävä kääntökulma mukautuu erilaisiin tarkkoihin asennon vaatimuksiin.

     • Monipuoliset akselivaihtoehdot: Valinnainen yksiakselinen (yleinen) ja kaksoisakseli (kaksisuuntainen vivusto), jotka sopivat erilaisiin automaattisiin liitäntätiloihin.

5. Asennus- ja valintaohjeet

  5.1 Asennustila

      Perus B-tyyppi: Sylinterin rungon pohja tukee suoraa asennusta varatuilla asennusrei'illä. Integroitu laipparakenne ei vaadi ylimääräisiä kiinnitystarvikkeita, sillä se on nopea asennus ja korkea asemointitarkkuus.

  5.2 Perusvalintakriteerit

     • Tilarajoitusten prioriteetti: Valitse CRQ2 erittäin ohut sarja korkeusrajoitteisille skenaarioille; Valitse MSQ/HRQ-sarja, jotta asennustilaa riittää.

     • Tarkkuus ja vastaiskun kysyntä: Hammastanko ja hammaspyörä CRQ2 nolla välyksen ja erittäin tarkan paikannukseen; siipityyppinen CRB2 edulliseen suuren kulman pyöritykseen kevyellä kuormalla.

     • Kääntökulman vahvistus: Vakiokulma 90°/180° tavanomaiseen kääntämiseen/asemointiin; 360° laajennettu tyyppi täyden ympyrän pyörimisolosuhteisiin.

     • Puskurin sovitus: Valitse C-ilmapuskuri nopeaa ja keskiraskasta käyttöä varten; tavallinen kumipuskuri täyttää alhaisen nopeuden kevyen kuorman vaatimukset.

     • Signaalipalautteen kysyntä: Valitse CDRQ2-magneettirengasversio PLC-paikannusta ja automaattista kytkentäohjausta varten; CRQ2 ei-magneettinen versio yksinkertaiseen pyörivään liikkeeseen ilman signaalin takaisinkytkentää.

6. Tyypilliset sovellusskenaariot

     • 3C ja elektroniikkateollisuus: PCB-levyn kääntäminen, lastujen lajittelu, pieni kiinnityskierto ja komponenttien tarkkuusasemointi.

     • Pakkaus- ja tulostuslaitteet: Etikettien heilautus, laatikon sulkeminen, ohjauslevyn poikkeutus ja jatkuva pakkauslinjan suunnanvaihto.

     • Kompaktit automaatioasemat: Pienoisventtiilin kytkentä, tarkka indeksointiasemointi ja pyörivä toiminta kapeassa laitetilassa.

     • Lääketieteellinen ja tarkkuuskoneet: Pieni manipulaattorin pyöritys, tarkkuus lääketieteellisten tarvikkeiden kääntäminen ja miniautomaattiset pyörivät alustat.

7. CRQ2B vs CDRQ2B vertailutaulukko

Yhden lauseen yhteenveto

     SOLH CRQ2 -sarjan erittäin ohuessa nollavälykisessä pyörivässä sylinterissä on litteä integroitu laipparakenne, monikulmainen säädettävä kierto ja tilaa säästävä asennus, mikä tarjoaa erittäin tarkkoja, vakaita ja kompakteja pyöriviä ratkaisuja kevyille ja keskiraskaalle kapean tilan automatisoiduille kääntö- ja indeksointiasemille.
