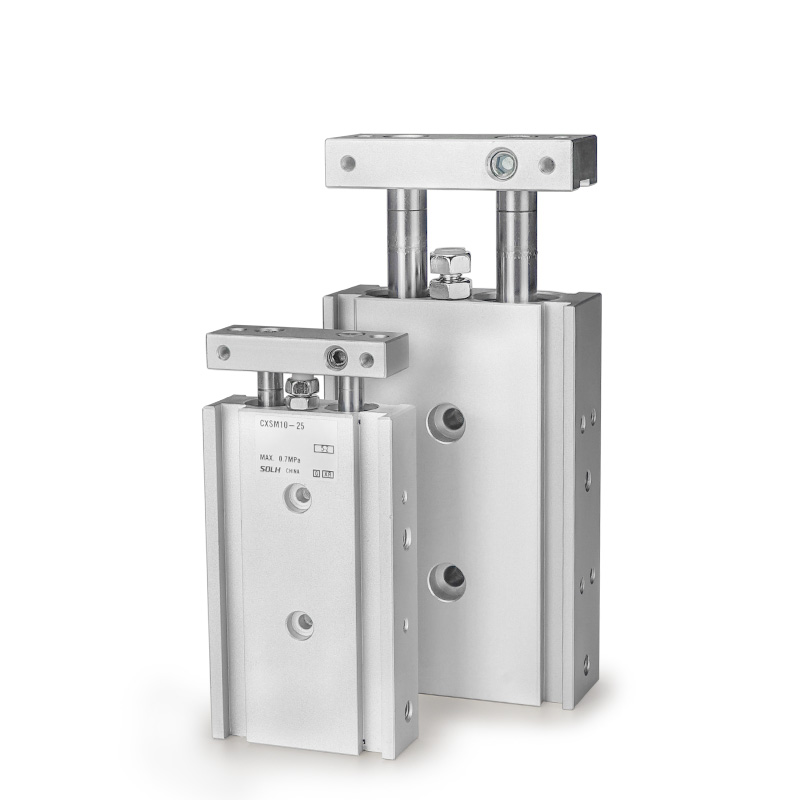

CXS-sarjan kaksitankoinen sylinteri

CXS-sarjan kaksoissylinteri | Erittäin jäykkä nollapyörivä kompakti pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja ydinrakenne

     SOLH CXS -sarja on erittäin jäykkä ohut kaksoissylinteri, jossa on integroitu kaksoismäntä- ja kaksinkertainen ohjaustankorakenne. Koaksiaalisen kaksoisvarren ja synkronisen kaksoismäntäkäytön ansiosta se tuottaa lähes kaksinkertaisen työntövoiman yksittäisiin sylintereihin verrattuna, ja siinä on erittäin tarkka ±0,1° nollapyörimiskyky. Erinomaisen jäykkyyden ja vahvan sivuttaiskuormituksen kestävyyden ansiosta tämä sylinteri ei vaadi ylimääräisiä ohjaustarvikkeita, ja se soveltuu täydellisesti erittäin tarkkaan lineaariseen liikkeeseen, kuten poiminta-asennus, materiaalin siirto, asemointi ja kevyt puristus kompakteissa automatisoiduissa tiloissa.

Keskeiset rakenteelliset edut

• Kahden männän ja kahden ohjaustangon integrointi: Valinnainen liukulaakeri (M) ja kuulalaakeri (L), joissa on täysin yleismitat, jotka sopivat erilaisiin työolosuhteisiin ja kustannusbudjettiin.

• Vakiomagneetti- ja puskurisuunnittelu: Sisäänrakennettu magneettirengas (tavallinen Z-liite) varaa paikat suoraa magneettikytkimen asennusta varten ilman ylimääräisiä kiinnikkeitä. Kahden pään kumipuskuri on vakiona; ilmapuskuri on valinnainen suurireikäisille malleille nopean iskun poistamiseksi.

• Sisäänrakennettu korkea jäykkyys: Integroitu kaksoissauvarakenne parantaa huomattavasti yleistä rakenteellista vakautta, vastustaen tehokkaasti sivuttaisia ​​ja epäkeskisiä kuormia, mikä varmistaa vakaan ja toistettavan lineaarisen liikkeen tarkkuuden.

Ydinalasarjan luokitus (laakeri- ja tankotyyppi)

CXS-sarja kattaa neljä yleistä mallia, jotka sopivat täysin pieninopeuksiseen raskaaseen kuormaan, nopeaan tarkkuuteen ja kahdenväliseen läpivientitangon työskentelyyn pienille automaatiolaitteistoille.

Täydelliset mallin nimeämissäännöt

Malliesimerkki: CXSM20-50Z-M9B

1. Nimikoodin määritelmä

1. Sarjan koodi: CXS + laakeri- ja tankotyyppi (M / L / WM / WL)

2. Poran koko: 6 / 10 / 15 / 20 / 25 / 32 mm (täysi vakioporausalue)

3. Vakioisku: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (enimmäisisku: 100 mm)

4. Puskurin ja magneettirenkaan kokoonpano

￮ Z: Vakiokokoonpano (sisäänrakennettu magneettirengas + kaksipään kumipuskuri, yhteensopiva magneettikytkimen asennuksen kanssa)

￮ AZ: Ilmapuskuri (vain φ20/25/32 suurille rei'ille, suurille nopeuksille ja raskaan kuorman iskunestoskenaarioille)

￮ Ei Z-liitettä: Ei-magneettinen tyyppi (magneettisen kytkimen asennus ei ole käytettävissä)

5. Magneettinen kytkin: Valinnainen D-M9B, D-A93, D-M9N ja muut mallit; asennetaan suoraan ohjaustangon sivuuriin ilman asennuskiinnikkeitä

6. Lukitse laite (valinnainen): R (sisäänvedetty päädyn lukko), P (ulkopään lukitus)

Yleiset tekniset vakioparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, kuiva ilma)

• Toimintatila: Kaksitoiminen kaksimäntäinen synkroninen ajo (kaksoistyöntövoima)

• Työpainealue: 0,1-0,7 MPa (minimikäyttöpaine: 0,1 MPa)

• Todistuspaine: 1,05 MPa

• Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön perinteinen ympäristö)

• Toimintanopeus: 30-300mm/s (nopea CXSL-tyyppi jopa 400mm/s)

• Pyörimisen esto tarkkuus: ±0,1° (erittäin suuri tarkkuus, lähes nolla vääntöä)

• Puskuritila: Dual-end kumipuskuri vakiona; ilmapuskuri (AZ) valinnainen φ20/25/32 reikiin

• Putkiportin koko

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Asennusmenetelmä: 3-puolinen asennus (alhaalla / ylhäällä / sivulla), joustava asennus mukautuu erilaisiin kompakteihin laiteasetelmiin

Teoreettiset työntövoima- ja jännitystiedot (@0,5 MPa, yksikkö: N)

Kaksimäntärakenne tarjoaakaksinkertainen ulostulovoima verrattuna samankokoisiin yksimäntäisiin sylintereihin

Pikavalintaopas

1. Laakeri- ja tankotyypin valinta: Valitse CXSM kulutusta kestäviin ja raskaisiin työolosuhteisiin; valitse CXSL nopeaa ja erittäin sujuvaa käyttöä varten; Ota CXSWM/CXSWL käyttöön kahdenväliseen läpivientituotannon ja kaksipuolisen toiminnan vaatimuksiin.

2. Magneettisen kokoonpanon valinta: Valitse Z-liite sisäänrakennetulla magneettirenkaalla iskun sijainnin havaitsemiseksi; Jätä pois Z-liite ei-magneettisissa sovelluksissa.

3. Puskurin kokoonpanon valinta: Varusta AZ-ilmapuskuri nopeita, pitkäiskuisia ja iskunkestäviä työolosuhteita varten; ottaa käyttöön tavallinen kumipuskuri tavanomaisia ​​yleisiä skenaarioita varten.

4. Poraus ja iskun valinta: Vahvista reiän koko todellisten työntövoima- ja kuormitusvaatimusten mukaan; standardi iskunpituusalue on 5–100 mm ja enimmäisiskuraja 100 mm.

Yhden lauseen yhteenveto

     SOLH CXS -sarjan kaksoisvarsisylinterissä on kaksoismäntäinen kaksoistyöntöteho, ±0,1°:n nollakierto, korkea sivuttaiskuormitusvastus ja valinnainen ilmapuskuri, joka toimii kustannustehokkaana erittäin tarkana ajoratkaisuna kompakteihin automatisoituihin paikannus-, puristus- ja siirtoasemiin.
