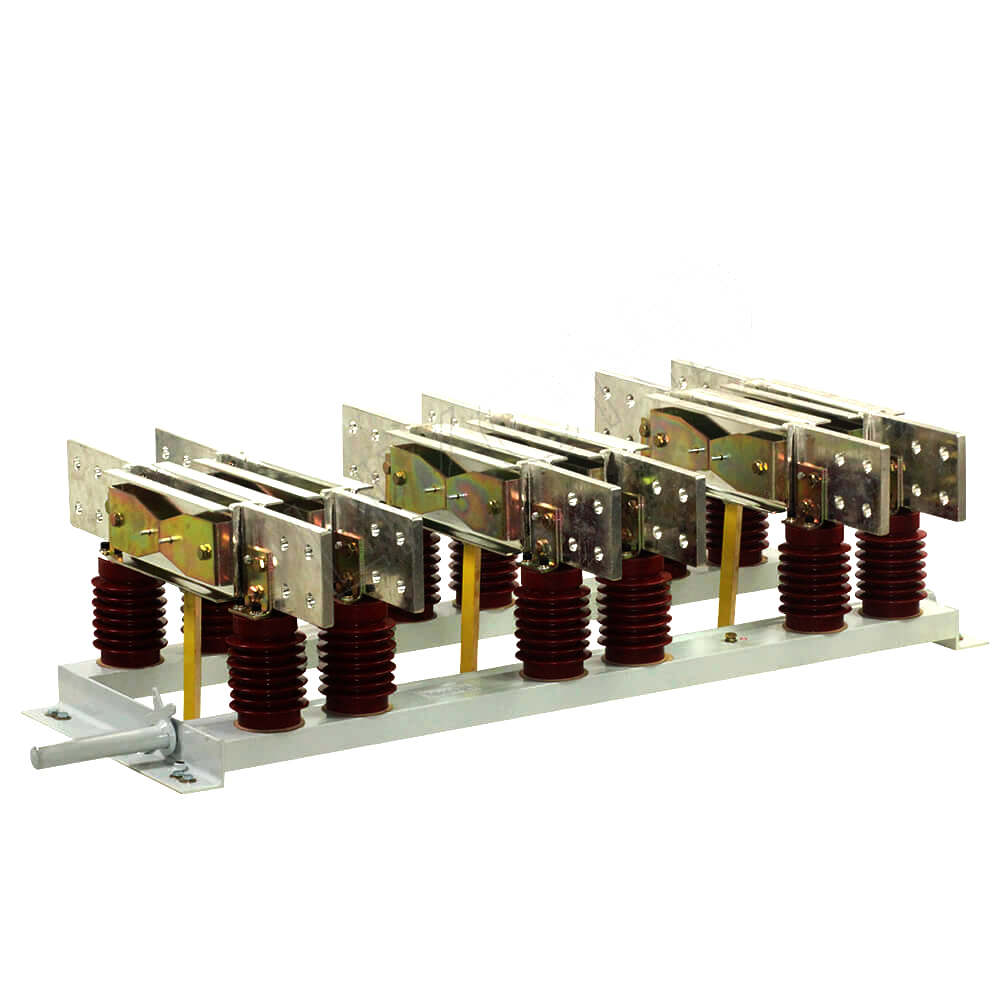

GN22-12 kolmivaiheinen eristyskytkin 6300A suurvirta sisäkäyttöinen korkeajännite

GN22-12 kolmivaiheinen eristyskytkin 6300A suurvirta sisäkäyttöinen korkeajännite

    GN22-12 (C) (D) -sarjan sisäkäyttöisiä suurjänniteerottimia käytetään voimajärjestelmissä, joiden nimellisjännite on 12 kV, 50 Hz tai vähemmän, kytkemään, katkaisemaan tai muuttamaan johtoja, joissa on jännite mutta ei kuormitusta.

Yhteensopivuusmekanismi: Varustettu CS6-1, CS6-2 ja muilla manuaalisilla käyttömekanismeilla, ja myös sähköisiä käyttömekanismeja voidaan käyttää.

   Tätä kytkinsarjaa ohjataan CS6-2 manuaalisella käyttömekanismilla tai sähköisellä käyttömekanismilla, ja ne voidaan asentaa erottimen vasemmalle tai oikealle puolelle.

Rakenteelliset ominaisuudet

Tämä tuote on suurvirtaerotuskytkin, jossa on kolmivaiheinen yhteinen pohjaveitsirakenne. Se ottaa käyttöön mekaanisen lukituksen prototyypin, jossa on kaksivaiheinen sulkemis- ja kosketustoiminto, joka saavuttaa kulumattoman kosketuksen, pienen käyttövoiman, korkean kosketuspaineen ja hyvän dynaamisen lämpöstabiilisuuden.

Sovellusalueet:

Kojeistojärjestelmät: Käytetään metallisuljetuissa kojeistoissa sähköpiirien eristämiseen ja suojaamiseen.

Tehonjakelulaitteet: Ihanteellinen käytettäväksi sähköasemilla, mikä varmistaa piirin turvallisen eristämisen huollon aikana.

Sähkövoimalat: Käytetään sisäsovelluksissa, joissa vaaditaan korkeajännitteistä sähköeristystä turvalliseen käyttöön ja kunnossapitoon.

Muuntaja-asemat: Käytetään muuntaja-asemilla muuntajapiirien turvalliseen eristämiseen.

Uusiutuvan energian asennukset: Voidaan käyttää energian varastointi- tai uusiutuvan energian järjestelmissä, kuten aurinko- ja tuulipuistoissa suojaamaan ja eristämään huollon aikana.

Ympäristöolosuhteet käyttöön

1. Ympäristön lämpötila: -15 ℃ ~ 40 ℃, vuorokauden keskilämpötila ≦ 35 ℃.

2.Korkeus ≦1000m.

3. Lämpötilaolosuhteet:

Päivittäinen keskimääräinen suhteellinen kosteus ≦ 95 %, päivittäinen keskimääräinen vesihöyryn paine ≦ 2,2 kPa;

Kuukauden keskimääräinen suhteellinen kosteus ≦90%, kuukausittainen keskimääräinen vesihöyrynpaine ≦1,8kPa.

4. Maanjäristyksen voimakkuus ≦8 astetta.

5. Paikat, joissa ei ole tulipaloa, räjähdysvaaraa, vakavaa saastumista, kemiallista korroosiota ja voimakasta tärinää.

Huomautus: Jos tuotteen käyttöolosuhteet ylittävät yllä olevat määräykset, käyttäjän tulee neuvotella ja päättää yrityksen kanssa.

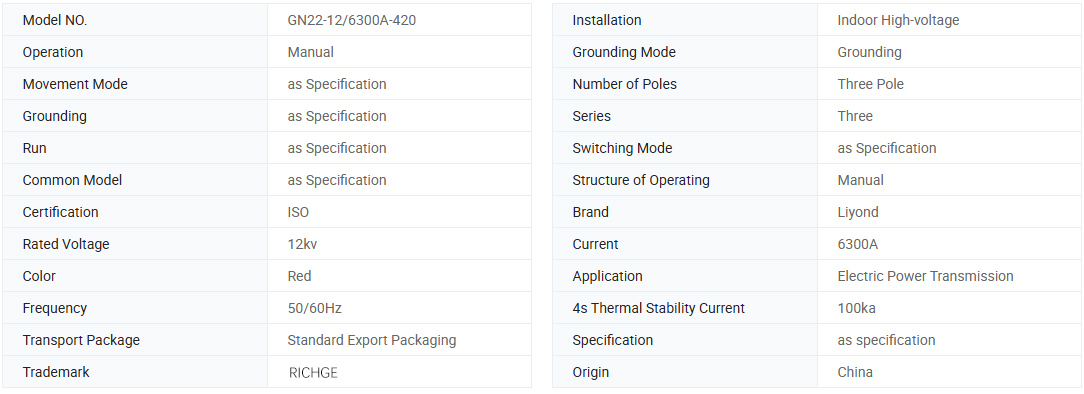

Perustiedot.

Kuvaile näyttöä

Tekninen parametri

Malli.	Nimellisjännite	Nimellisvirta	4 sekunnin lämpöstabiilisuusvirta (tehollinen arvo) kA	Dynaaminen stabiilisuusvirta (huippuarvo) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

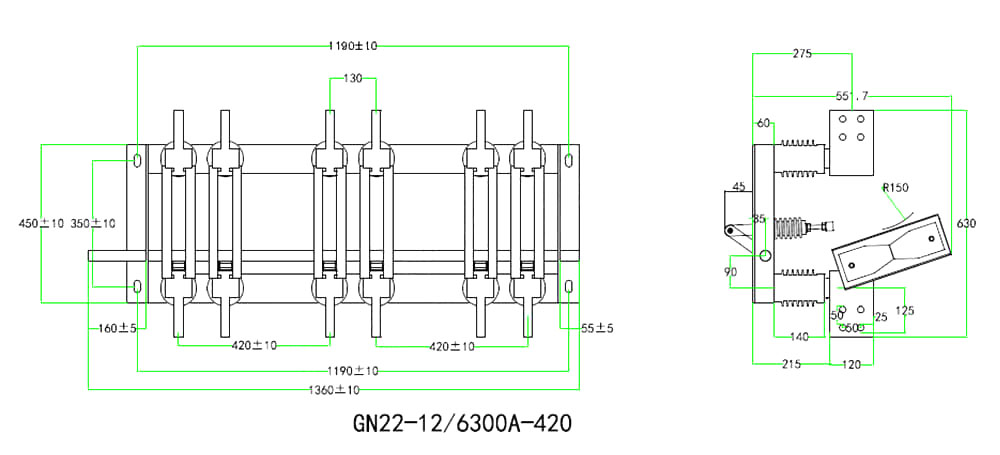

Mittapiirustusviite (6300A)
