Rakenne ja toimintaperiaate

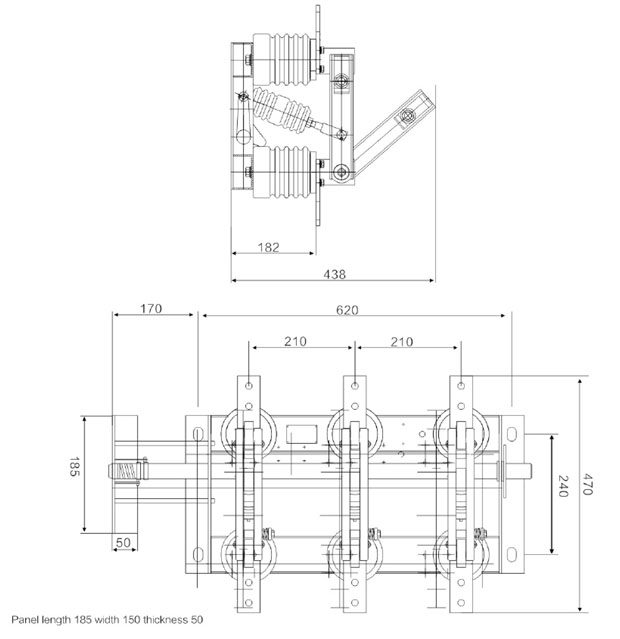

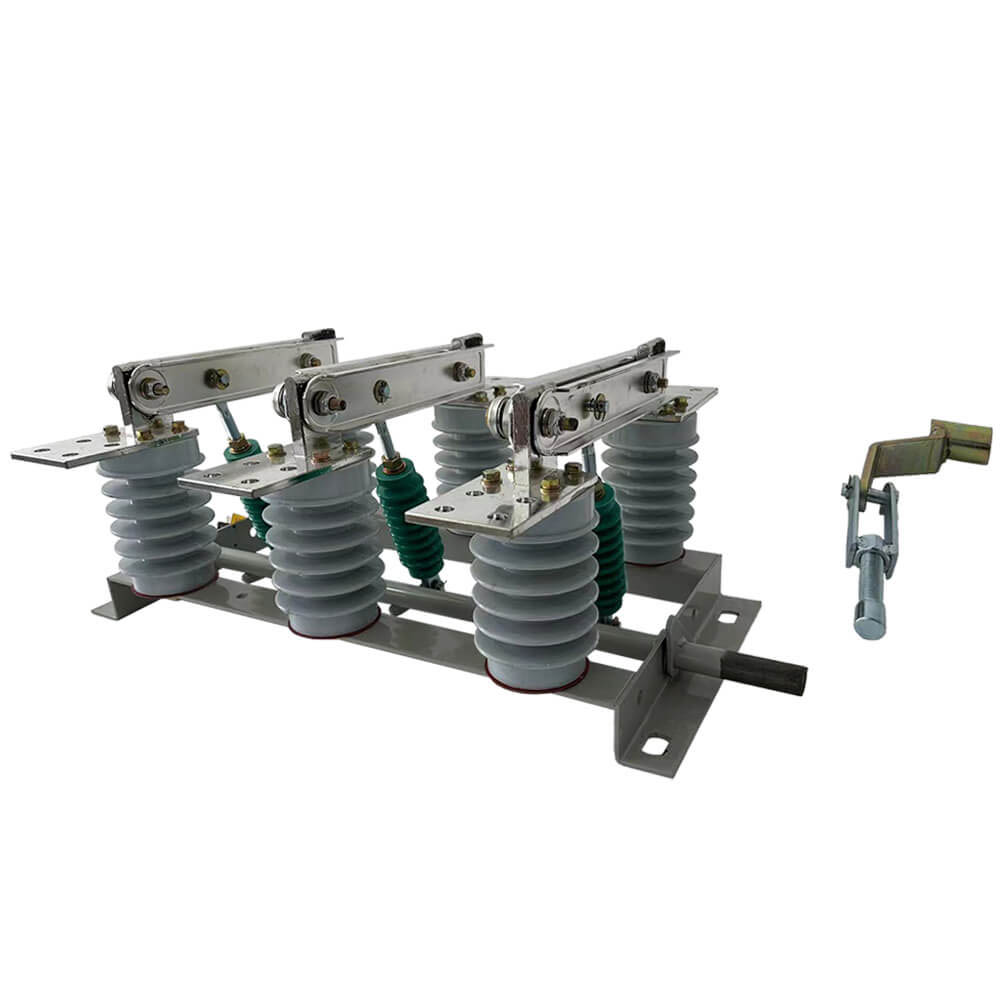

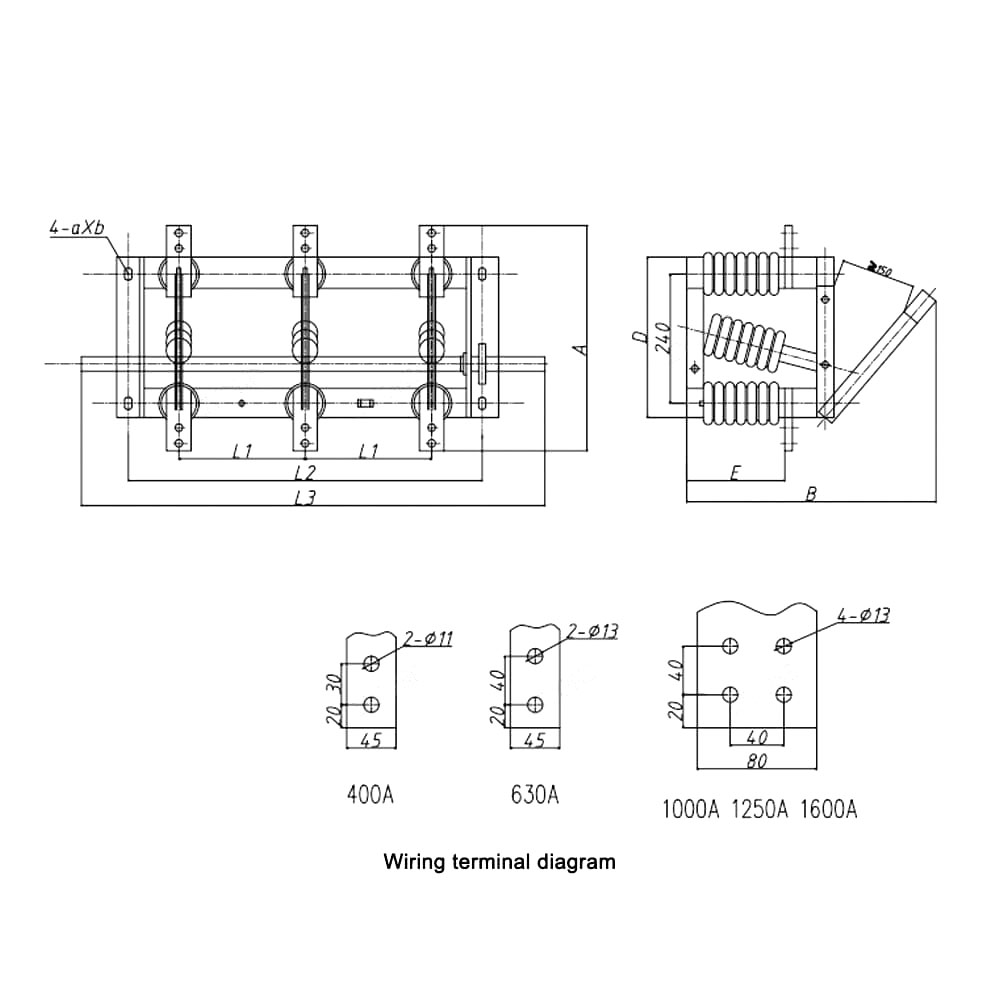

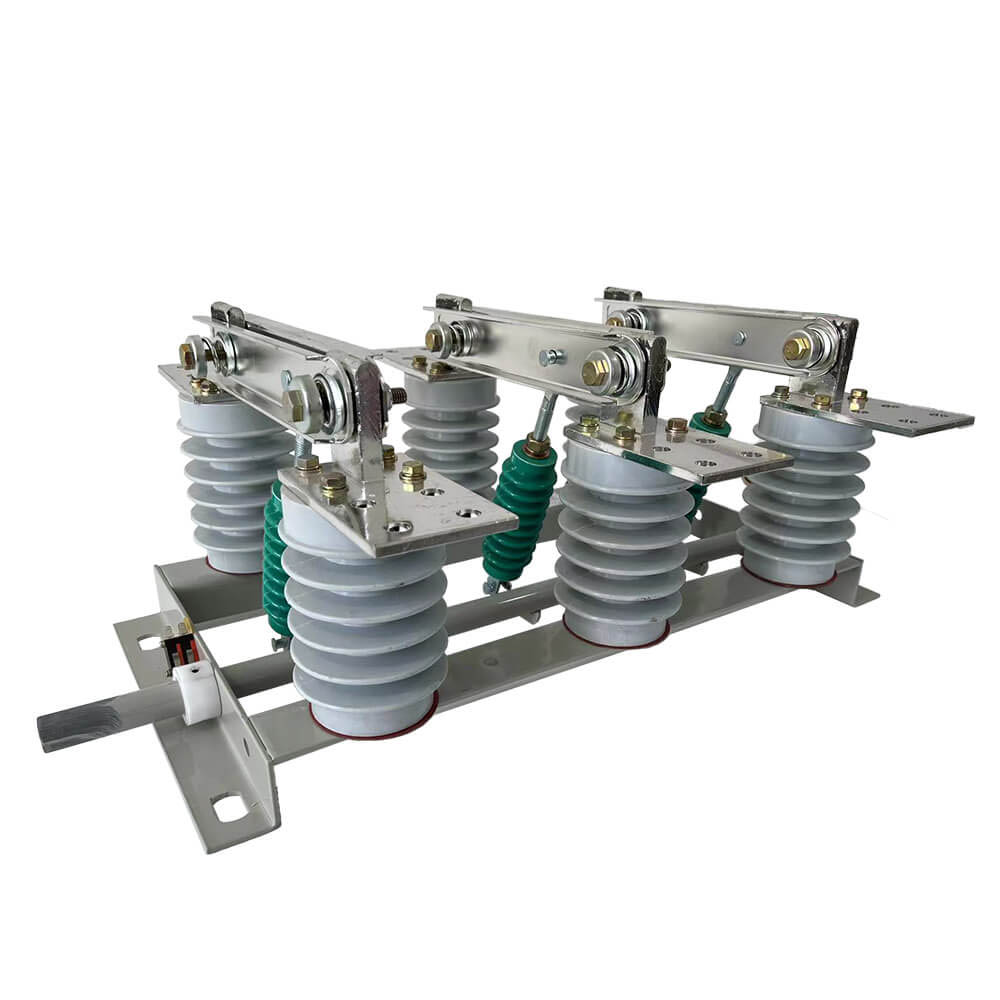

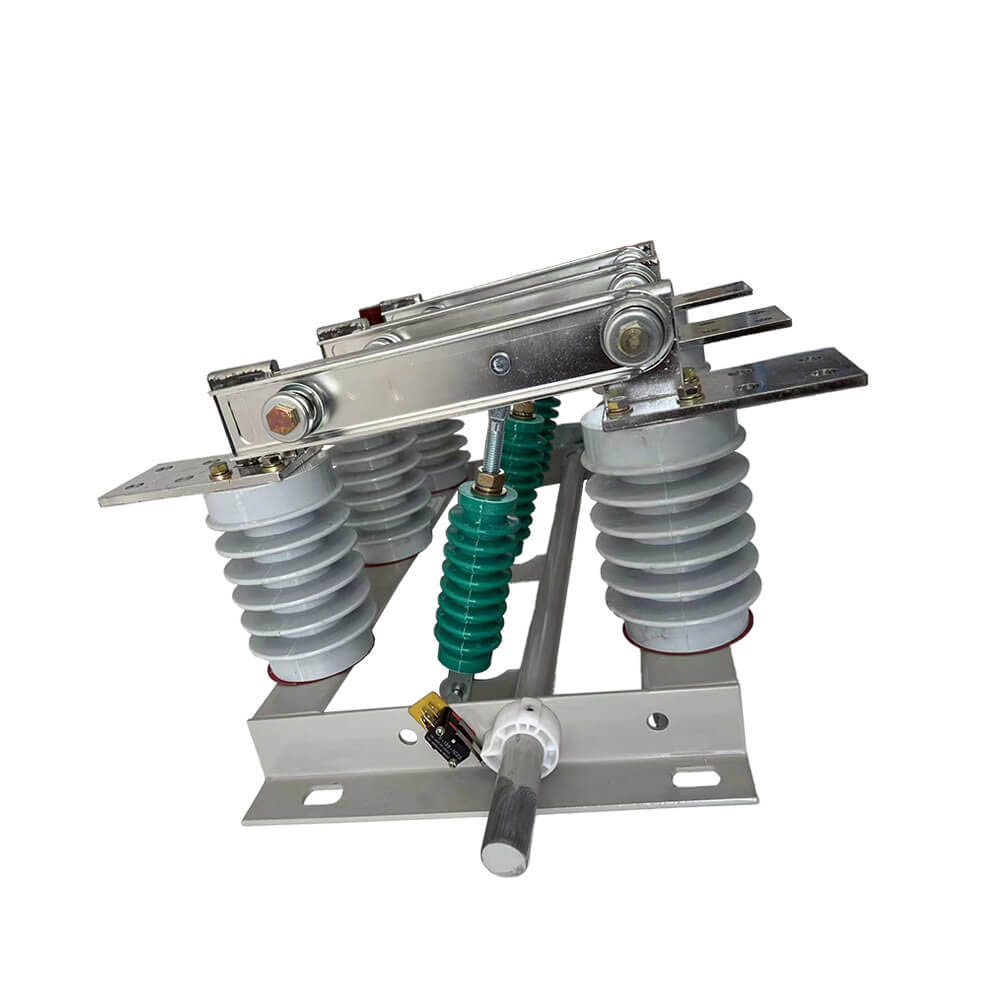

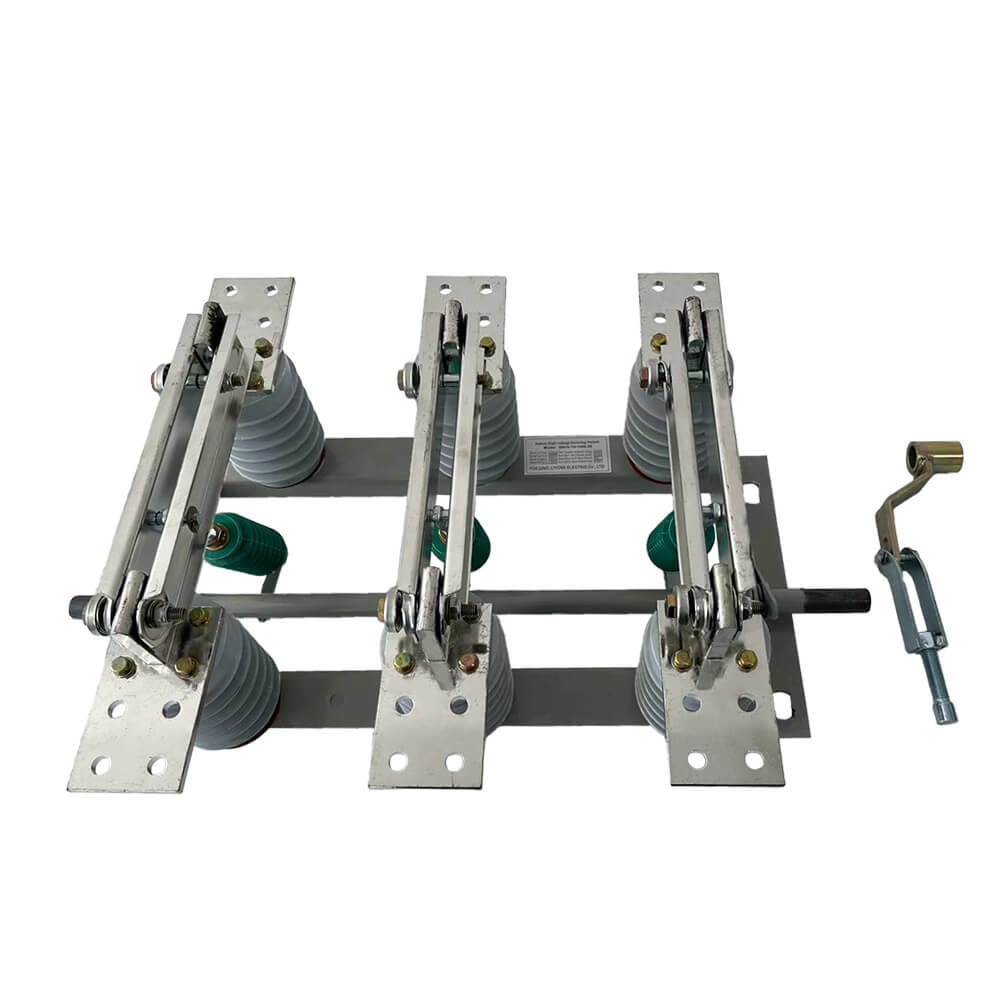

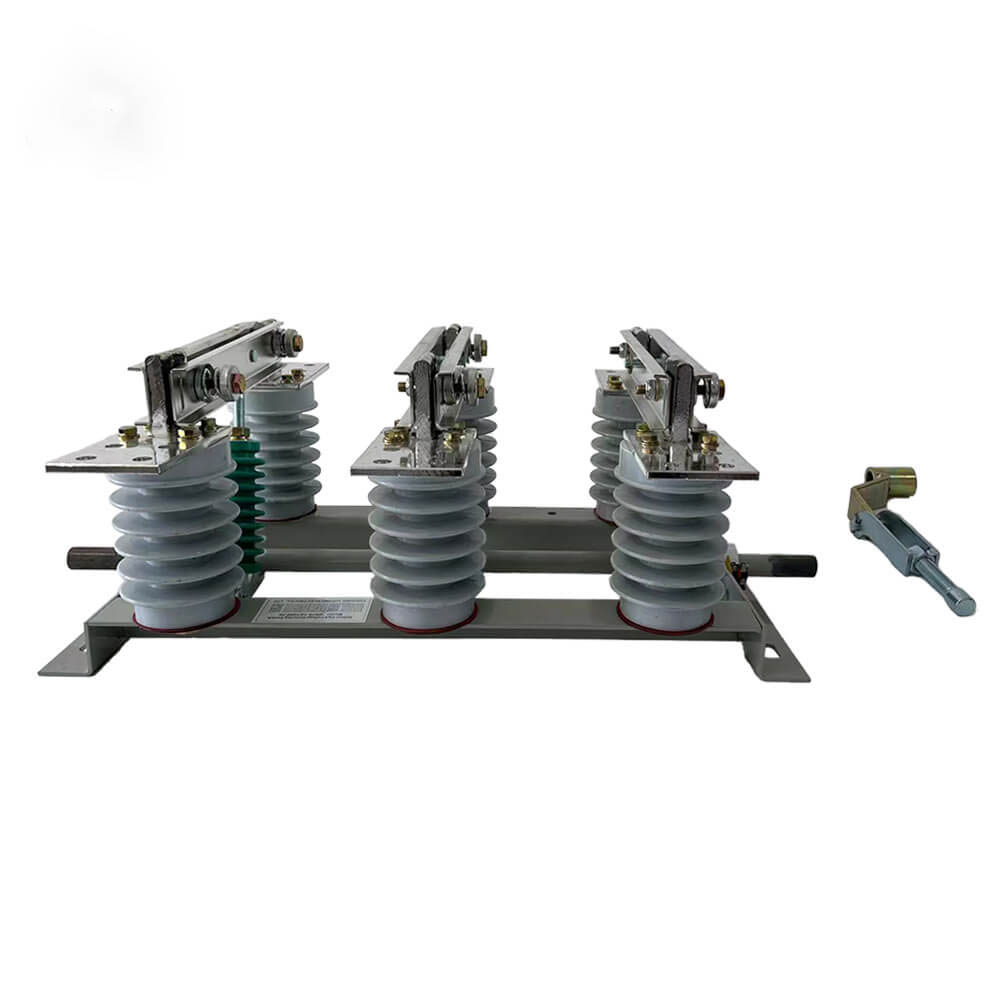

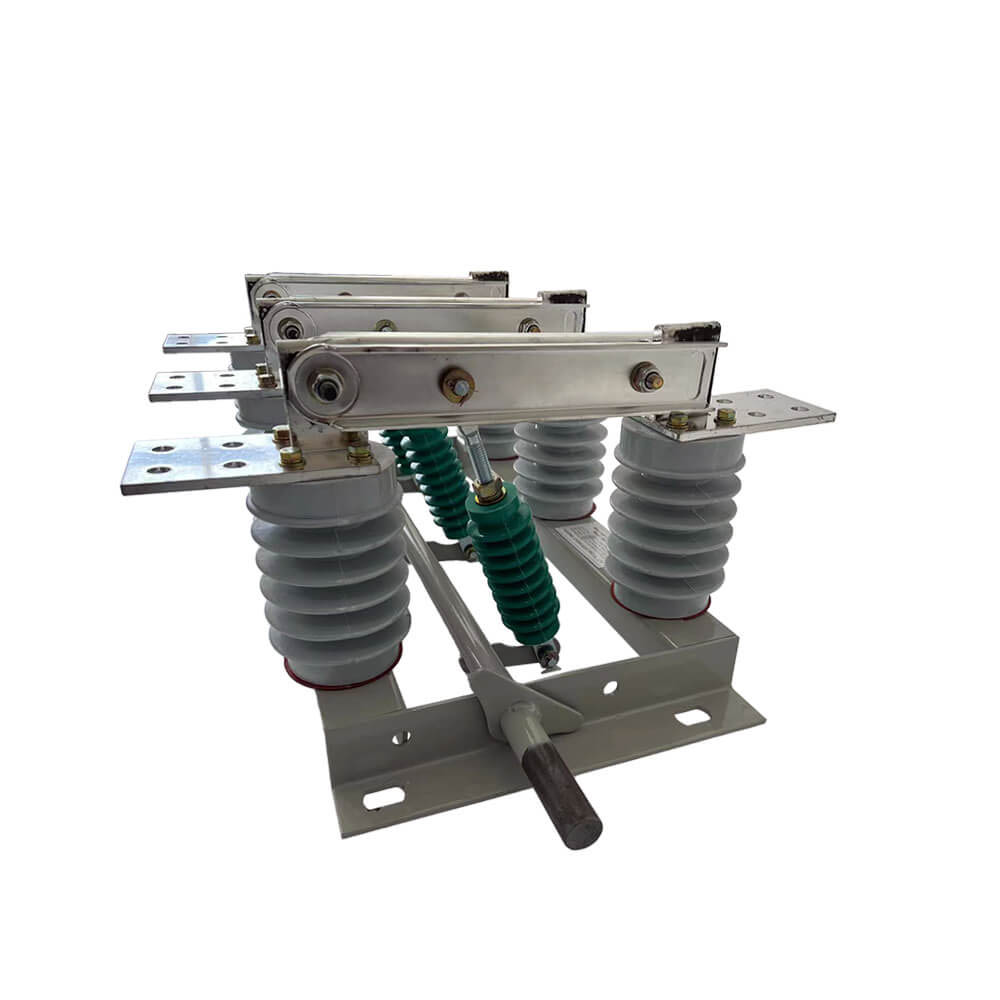

GN19-12 sisätilojen erotuskytkimet Korkeajännitekatkaisin
GN19-12, 12C sarjan sisäkäyttöiset suurjännitekatkaisimet (jäljempänä erokytkimet) ovat sisälaitteita, joiden nimellisjännite on 12 kV, kolmivaiheinen vaihtovirta 60 Hz, ja niitä käytetään piirien jakamiseen ja sulkemiseen, kun on jännitettä eikä kuormaa.
Tämä eristyskytkinsarja on kolminapainen, ja se koostuu pohjarungosta, pyörivästä akselista ja vivusta, posliinipilarin eristeestä, portin veitsestä ja liitäntälevystä. Pyörivä akseli asetetaan pohjarunkoon, johon on hitsattu kolme paria vipuja, ja vivut kaulataan portin veitsellä vetotangon posliinieristeen läpi. Akseli ulottuu ulos alarungosta ja mikä tahansa sen osa voidaan liittää käyttömekanismiin.
GN19-12/400, 630, 1000, 1250 tyyppisen erotuskytkimen johtava osa on kiinnitetty alustaan kahdella pilarieristimellä kutakin vaihetta kohti. (GN19-12C/400, 630, 1000, 1250 tyypeissä on yksi pilarieriste ja yksi posliinikoteloeriste.) Kolme vaihetta asennetaan rinnakkain, ja johtava osa koostuu kosketinterien ja kosketinpitimien (tai johtavien tankojen) staattisista koskettimista. Kosketusveitsen jokainen vaihe on kytketty sidoseristimen keskelle, sideeriste ja asennettu liitetyn karan pohjaan. Kara on kytketty kiertokankeen (käyttäjän toimittama) ja CS6-1-tyyppiseen liikkuvaan mekanismiin kahvan kautta. Kytkentäveitsi koostuu kahdesta uritetusta kuparilevystä, mikä ei vain lisää kosketusveitsen lämmönpoistoaluetta pohjalämpötilan alentamiseksi, vaan myös parantaa kosketusveitsen mekaanista lujuutta, jotta kytkimen dynaaminen vakaus paranee. Kosketusveitsen toinen pää on kiinnitetty kosketinlohkoon (tai johtavaan tankoon) pultilla (Shaw'n auto). GN19-12/1000, 1250 kosketuksissa magneettisen lukituslevyn asennukseen, sekä magneettisen lukituslevyn tarkoitus on, että kun suuri oikosulkuvirta parantaa kahden uran kosketusveitsen välistä| nähtävyys. GN19-12/400, 630 erotuskytkimillä on pieni läpivirtaraja, joten magneettista lukituslevyä ei tarvitse lisätä.
 |
 |
 |

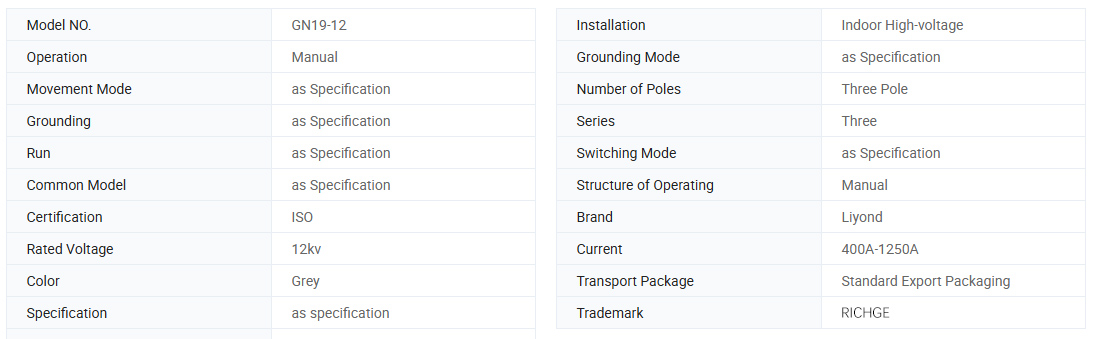

| Malli |
Nimellisjännite (kV) |
Nimellisvirta (A) |
Nimellinen lyhytkestoinen kestovirta (the / 4s) |
Nimellishuippukestävyysvirta () |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1.Ympäristölämpötilan yläraja +40 ℃, alaraja -l0 ℃, Huomautus: Salli varastointi ja kuljetus -25 ℃
2. Korkeus enintään 1000 m
3. Suhteellinen kosteus: päivittäinen keskiarvo on enintään 95 %, kuukausittainen keskiarvo on enintään 90 %
4. Vesihöyryn paine: päivittäinen keskiarvo on enintään 2,2 × 10-3Mpa, kuukausittainen keskiarvo enintään 1,8 × 10-3Mpa
5. Ympäröivässä ilmassa ei saa olla syövyttäviä tai palavia kaasuja, vesihöyryä tai muuta ilmeistä saastetta.
6. Ei säännöllistä ja voimakasta tärinää.
Huomautus: Ota yhteyttä valmistajaan ongelman ratkaisemiseksi, jos se ei ole yllä olevien ehtojen mukainen
Tilausohjeet ● Hyväksy OEM & ODM: KYLLÄ
● Sertifikaatti: CE, testiraportit
● Tuotantoaika: 7–12 työpäivää
●Takuuaika: 12 kuukautta
●Toimitusaika: 15 päivää
● Kun tilaat tämän kytkimen, ilmoita mallin tiedot, nimellisjännite, nimellisvirta ja muut tekniset tiedot.
●Jos sinulla on erityisvaatimuksia, voit neuvotella meidän ratkaisemaan ne.
