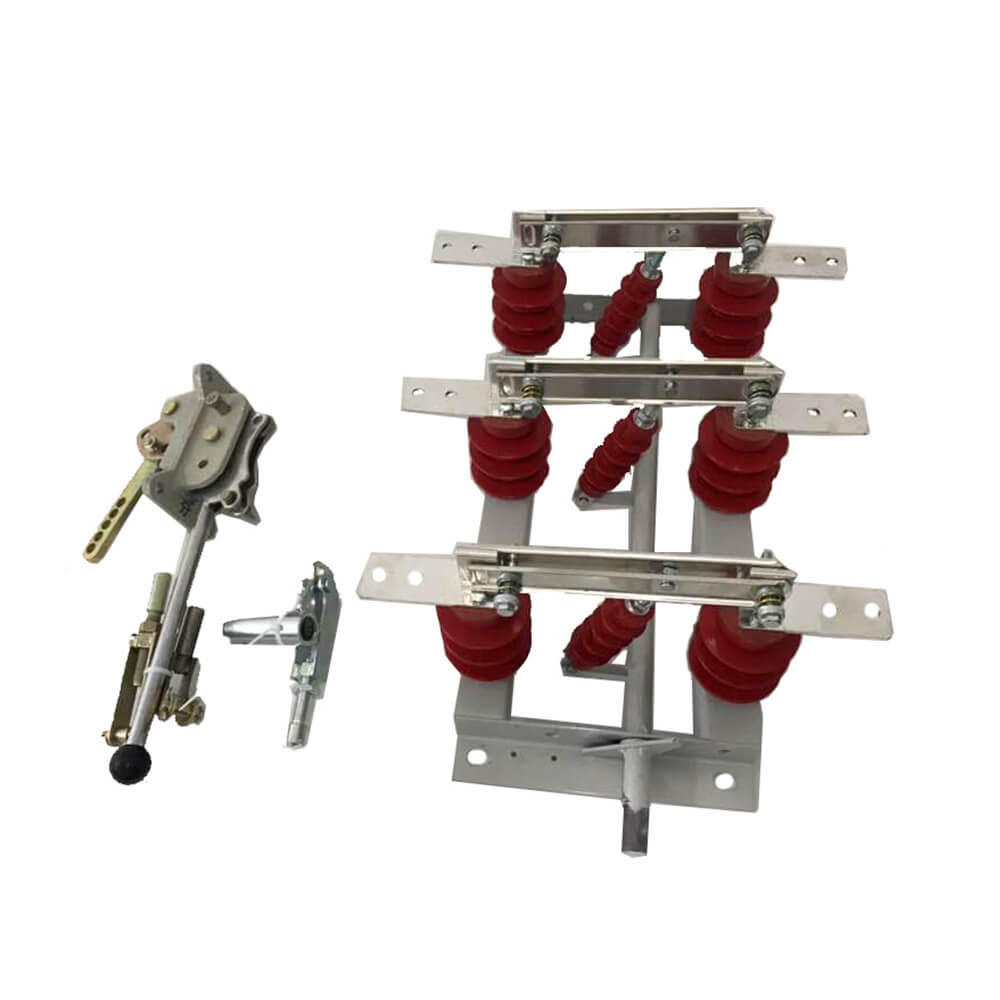

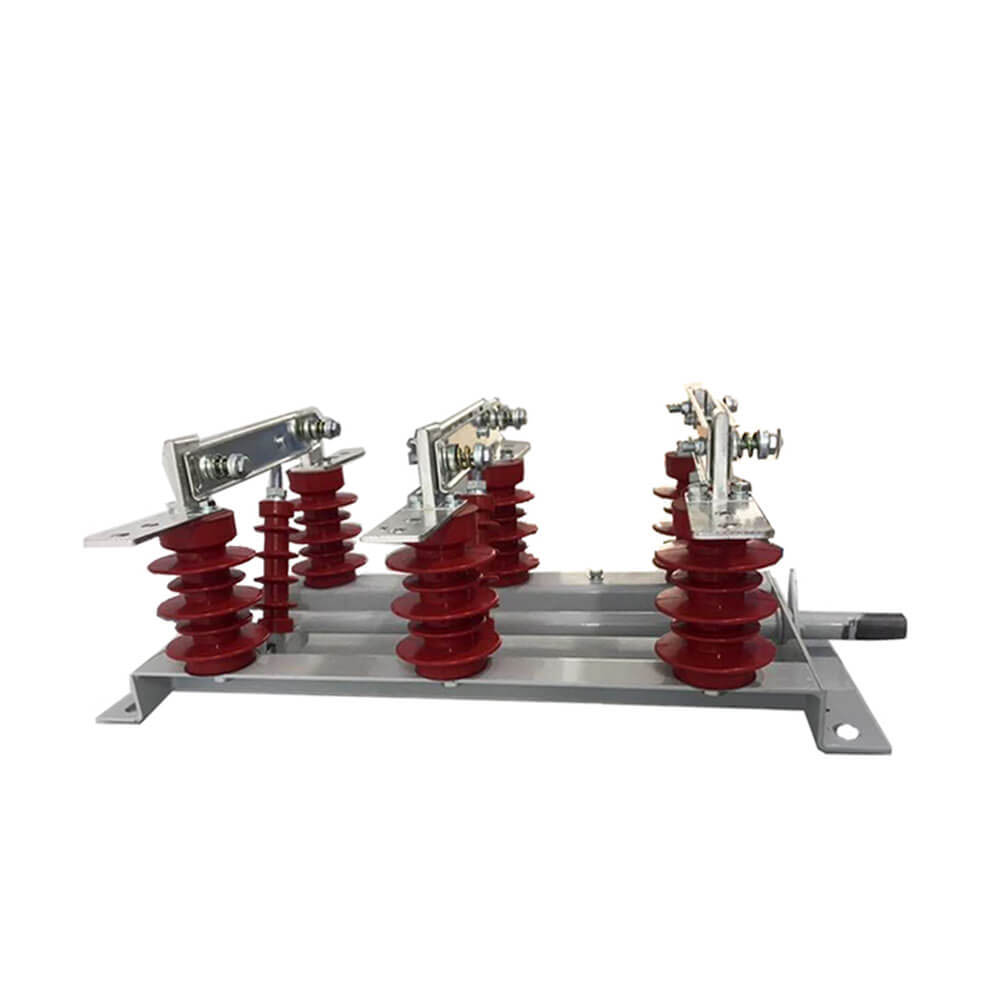

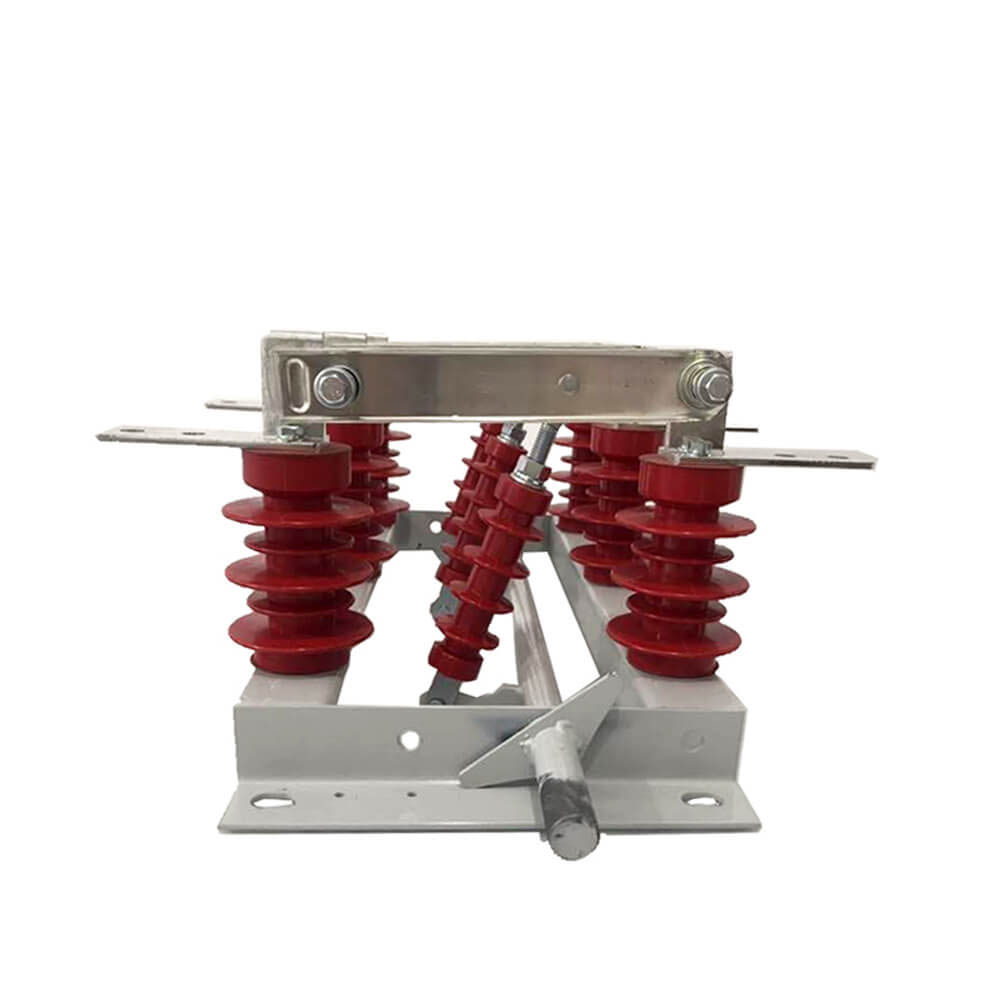

GN19-12/400, 630, 1000, 1250 tyyppinen irrotuskytkin johtava osa on kiinnitetty pohjaan kahdella pylväseristimellä kutakin vaihetta varten. (GN19-12C/400, 630, 1000, 1250 -tyypillä on yksi pylväseriste ja yksi posliinikotelon eriste.) Kolme vaihetta asennetaan rinnakkain, ja johtava osa koostuu kosketusveitsien ja kosketuspidikkeiden (tai johtavien sauvojen) staattisista kosketuksista. Kosketusveitsen jokainen vaihe on kytketty solmioeristimen, solmioeristimen keskelle ja asennettuna kytkettyyn karan pohjaan. Kara on kytketty kytkentävarsiin (käyttäjän tarjoama) ja CS6-1-tyyppiseen liikkuvaan mekanismiin kahvan läpi. Yhdistävä kontaktiveitsi koostuu kahdesta ulottuneesta kuparilevystä, mikä ei vain lisää kosketusveitsen lämmön hajoamisaluetta alentamaan alalämpötilaa, vaan myös parantaa kosketusveitsen mekaanista lujuutta, jotta kytkimen dynaaminen stabiilisuus paranee. Kosketusveitsen toinen pää on asennettu kosketuslohkoon (tai johtavan sauvan päälle) pultilla (Shaw of Shaw). GN19-12/1000, 1250 kosketuksessa magneettisen lukituslevyn asennuksen kanssa sekä magneettisen lukituslevyn tarkoitus on, että kun suuri oikosulkuvirta parantaa kahta uran kosketusveitsiä | nähtävyys. GN19-12/400, 630 Irrotuskytkimillä on pieni raja virran läpi, joten magneettista lukituslevyä ei tarvitse lisätä.
1. Eristäminen ja turvallisuus: Irrotuksen jälkeen luotettava eristysväli määritetään sen varmistamiseksi
2. Rivikytkentä: Kytke ja kytke rivi toimintavaatimusten mukaisesti.
3. Pienen virran kytkentä: Käytetään pienten virtausten kytkemiseen piirissä, kuten holkkien latausvirrat, vähäpätöt, liittimet, lyhyet kaapelit, kondensaattorivirrat jännitteen tasauskondensaattorien kytkemisen kytkemisen, kiertävien virtojen kaksoisväyläkytkimen aikana ja jännitemuuntajien viritysvirrat.
4. Muuntajan jännittävä virta: Eri rakennetyyppien erityisolosuhteista riippuen se voi vaihtaa tiettyjen kapasiteettien muuntajien ilman kuormituksen viritysvirtaa.
Keskijännite-eristimien tyypit
Keskijänniteeristimet voidaan jakaa ulko- ja sisätyyppeihin asennusmenetelmien perusteella:
- Keskijänniteisen eristimien ulkotiloissa: kykenevät kestämään luonnollisia tekijöitä, kuten tuuli, sade, lumi, lika, kondensaatio, jää ja pakkas, jotka sopivat asennukseen ulkoilma-alustoille.
- Sisätilojen keskijänniteristimaattorit: Soveltuu sisäympäristöihin, jotka vaativat tyypillisesti korkeamman eristyksen suorituskykyä.
Eristystuen rakenteen perusteella ne voidaan jakaa edelleen:
-Yhden pylvään eristyskytkin: Käytä suoraan pystysuuntaista tilaa yläpuolella olevasta väylähykyn alapuolella sähköeristyksenä, säästämällä tilaa, vähentämällä kytkentäjohtimia ja tarjoamalla selkeät katkaisutilat, jotka ovat erityisen sopivia erittäin korkean jännitteen läpäisyyn.
- Kaksinkertainen pylväseristyskytkin: Soveltuu suurempiin nykyisiin vaatimuksiin, mikä tarjoaa suuremman vakauden.
- Kolmen pylvään eristyskytkin: Soveltuu monimutkaisempiin sähköjärjestelmiin, jotka tarjoavat paremman kuormituksen ja luotettavuuden.
1 ： Turvallisuuseristystoiminto - Sähkölaitteiden ylläpidon aikana se tarjoaa selkeän sähkörako- ja katkaisupisteen huoltohenkilöstön turvallisuuden varmistamiseksi.
2 ： Toimintarajoitukset - eristyskytkintä ei voida käyttää kuorman alla; Sitä ei tule käyttää kuormitusvirtojen tai oikosulkuvirtojen katkaisemiseen tai sulkemiseen. Kaari-poistokammiolla varustetut eristämiskytkimet voivat toimia pienissä kuormituksissa ja purkamattomilla viivoilla.
Suorita-käyttö: Sulje ensin eristämiskytkin ja sulje sitten katkaisija tai kuormituskytkin.
Virta-käyttö: Avaa ensin katkaisija tai kuormituskytkin ja avaa sitten eristyskytkin.
Kun valitset eristyskytkimen, varmista, että sen nimellisjännite, nimellisvirta, dynaaminen vakausvirta ja lämpöstabiilisuusvirta täyttävät sovelluksen vaatimukset. Eristyskytkimen ensisijainen rooli on irrottaa piirit ilman kuormavirtaa, mikä mahdollistaa turvallisen huolto. Varmista ennen eristämiskytkimen käyttöä, että katkaisija on irrottanut piiri.
Eristämiskytkimellä ei ole erikoistunutta kaaren poistolaitetta; Älä käytä sitä kuormitus- tai oikosulkuolosuhteissa laitteiden ja henkilöstön turvallisuuden varmistamiseksi.
 |
 |
 |

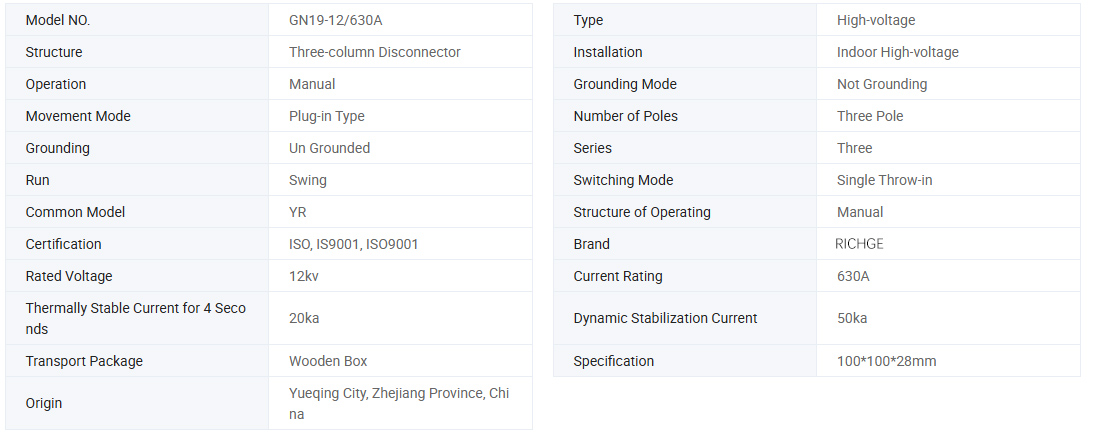

| Malli |
Nimellisjännite (KV) |
Nimellisvirta (A) |
Lyhytaikainen nimellisarvoinen virta ( / 4S) |
Nimellishuippu kestää virran (the) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Ympäristön lämpötilan +40 ℃: n yläraja, alaraja -L0 ℃, Huomaa: Salli varastointi ja kuljetus -25 ℃
2. korkeus enintään 1000 metriä
3. Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%, kuukausittainen keskiarvo on enintään 90%
4. Vesihöyryn paine: Päivittäinen keskiarvo on enintään 2,2 × 10-3MPa, kuukausittainen keskiarvo on enintään 1,8 × 10-3MPA
5. Ympäröivän ilman tulee olla vapaa syövyttävistä tai palavista kaasuista, vesihöyrystä ja muusta ilmeisestä pilaantumisesta.
6. Ei tavallista ja väkivaltaista tärinää.
Huomaa: Ota yhteyttä valmistajaan ongelman ratkaisemiseksi, jos se ei ole yllä olevien ehtojen mukainen
● Hyväksy OEM & ODM: Kyllä
● Sertifikaatti: CE, Test Reports
● Tuotantoaika: 7 ~ 12 työpäivää
● Takuuaika: 12 kuukautta
● Toimitusaika: 15 päivää
● Tilaa tämä kytkin, ilmoita mallimääritys, nimellisjännite, nimellisvirta ja muut tekniset tiedot.
● Jos erityisiä vaatimuksia on, voit neuvotella niiden ratkaisemisesta.
