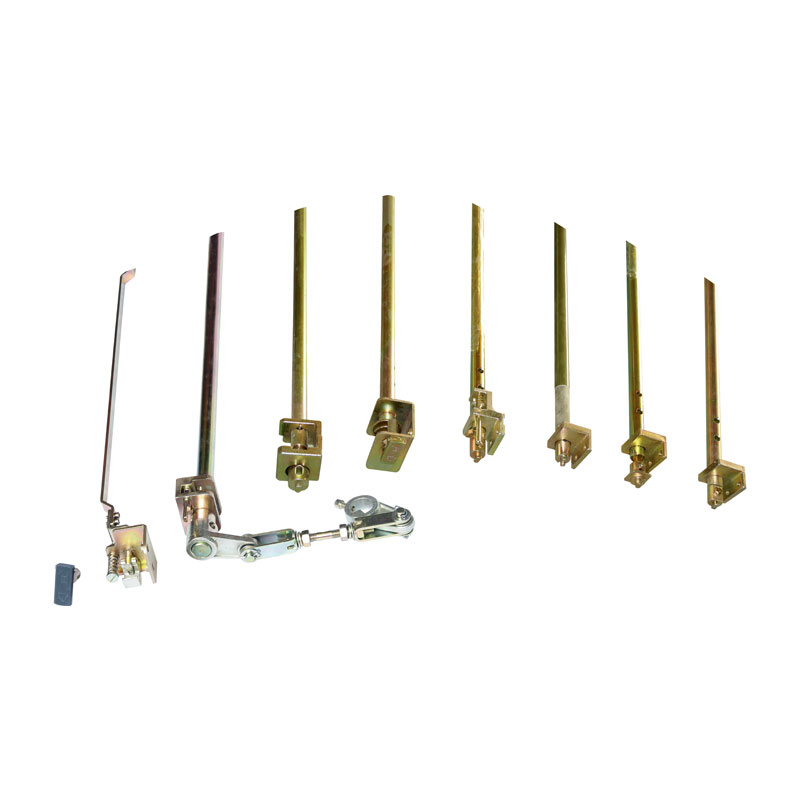

Kojeiston maadoitusmekanismi

Sovellukset ja toiminnot

Kojeiston maadoitusmekanismia käytetään sähköasemissa, voimalaitoksissa ja teollisuuden sähköjärjestelmissä turvallisuuden parantamiseksi suurjännitekojeiston käytön ja huollon aikana. Sen ensisijainen tehtävä on estää maadoituskytkimen vahingossa tapahtuva tai luvaton käyttö korkeajännitelaitteiden ollessa edelleen jännitteisenä, mikä suojaa henkilöstöä ja laitteita sähköisiltä vaaroilta.

Sähköasemilla lukituslaite varmistaa, että maadoituskytkin voidaan sulkea vasta sen jälkeen, kun on varmistettu, että muut asiaankuuluvat kytkimet (kuten katkaisijat tai erottimet) ovat oikeassa asennossa, mikä varmistaa sähköjärjestelmän asianmukaisen eristyksen. Tämä on erityisen tärkeää kytkettäessä tai maadoitettaessa katkaisijoita, muuntajia tai erottimia vaarallisten tilanteiden estämiseksi, joissa maadoitettu piiri saattaa edelleen kuljettaa sähkövirtaa. Voimalaitoksissa lukituslaite palvelee samaa tarkoitusta estämällä käyttäjiä maadoittamasta suurjännitelaitteita niiden ollessa vielä kytkettynä sähköverkkoon, mikä vähentää sähköiskun riskiä huoltotöiden aikana.

Maadoituskytkimen lukituslaite sisältää tyypillisesti mekaanisia lukituksia tai elektronisia ohjaimia, jotka estävät maadoituskytkimen käytön, elleivät turvalliset edellytykset täyty. Tämä voi sisältää sen varmistamisen, että katkaisukytkin on auki tai laite on jännitteetön. Jotkut järjestelmät voivat sisältää myös ilmaisimia tai hälytyksiä, jotka ilmoittavat käyttäjille, kun olosuhteet ovat turvallisia käyttää maadoituskytkintä.

Varmistamalla, että laitteiden maadoitus tapahtuu vain oikeissa olosuhteissa, lukituslaite auttaa virtaviivaistamaan huoltoprosesseja, minimoimaan inhimillisiä virheitä ja lisäämään käyttöturvallisuutta. Se on olennainen turvaominaisuus sähköjärjestelmien luotettavuuden ja turvallisuuden ylläpitämisessä erityisesti suurjänniteympäristöissä.

Kaavio kokoonpanosta

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3D
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

Huomautus:

sekvenssin 22 lenkkikokoonpanon kääntövartta on kaksi kokoa: perinteinen 60 keskipisteetäisyys, jos asiakas tarvitsee 80 keskietäisyyttä, selitä tilauksen yhteydessä.
