MD-sarjan monikiinnitysvapaasti asennettava kompakti sylinteri

Merkki:Richge Technologyn SOLH

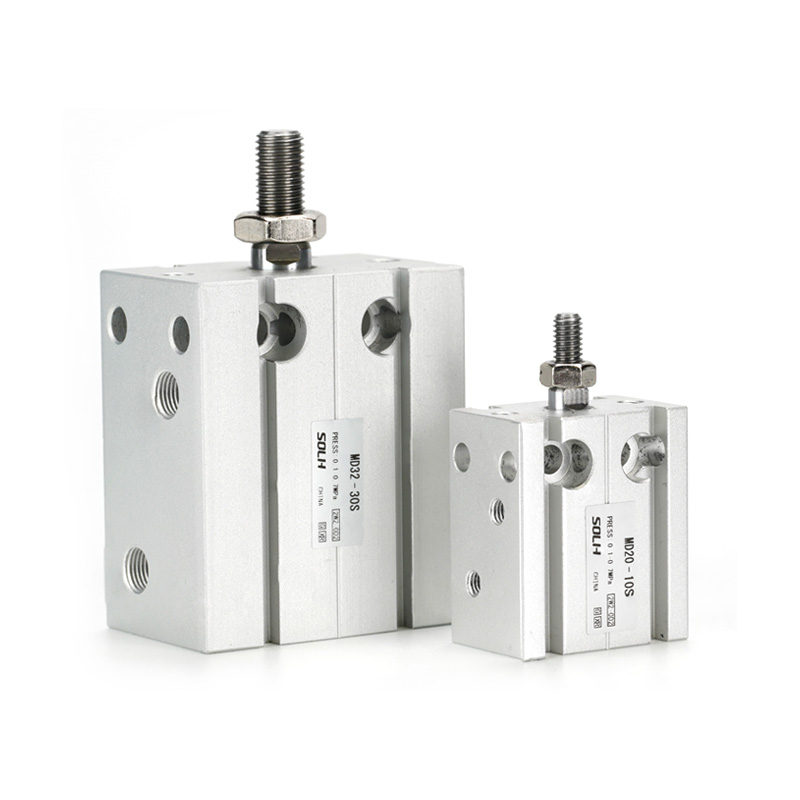

Tuotesarjan yleiskatsaus

     SOLH MD -sarja on vakiona moniasentoinen vapaa-asennus miniatyyri sylinteri, jossa on täyden ympyrän kiinnitysreiät, erittäin ohut lohkomuoto ja mielivaltainen asennusmahdollisuus. Suunniteltu kapeisiin ahtaisiin laitetiloihin, tiheään asetteluun ja kevyisiin ajoittaiseen poisto- ja paikannustyöasemiin.

     5 täydellistä alamallia kattavat yksi-/kaksoistangon, yksi-/kaksitoimiset, kiinteät/säädettävät iskuvaatimukset:

     -- MD: Yksitankoinen kaksitoiminen (vakiouniversaalityyppi)

     -- MSD: Yksitanko, yksitoiminen (jousi ulottuu ulos)

     -- MTD: Yksitanko, yksitoiminen (jousiveto sisään)

     -- MDD: Kaksinkertainen sauva kaksitoiminen (kiertymisen esto)

     -- MDJ: Kaksinkertainen sauva, kaksitoiminen, säädettävä takaisku

Universal Core teknisten eritelmien taulukko

Rakennesuunnittelu ja ydinsuorituskyvyn edut

  1. Täysi 6-suuntainen moniasentoinen asennus

     -- Tasaiset kierrereiät jaettuna sylinterin rungon eteen, taakse, vasemmalle, oikealle, ylä- ja alapuolelle; voidaan kiinnittää mihin tahansa tasoon ja mihin tahansa kulmaan. Useiden sylinterien rinnakkainen järjestely maksimoi kaappitilan käytön.

  2. Erittäin ohut lohkokevyt runko

     -- 30 % ~ 50 % ohuempi seinämän paksuus kuin tavallisissa pyöreissä rungoissa, painevalettu kevyt alumiiniseoksesta valmistettu päärunko pienennettyyn mekanismiin.

  3. Itsevoiteleva männänvarren laakeri

     -- Integroitu matalakitkainen itsevoiteleva holkki männän varteen, öljytön toiminta, pitkä käyttöikä ja vakaa tasainen liike.

  4. Tavalliset magneettikytkimen asennusurat

     -- Erilliset puolisuunnikkaan muotoiset liukuurat sylinterin rungon molemmilla puolilla; magneettisten kielikytkimien helppo asennus, purkaminen ja asennon vaihtaminen ilman ylimääräisiä kiinnikkeitä.

  5. Edessä sisäänrakennettu kumityyny

     -- Integroitu puskuri varren päässä vaimentaa tärinää, vähentää toimintamelua ja suojaa pieniä kiinnikkeitä ja työkappaleita.

  6. Laajennettavat kaksoisvarsi ja säädettävät iskuvaihtoehdot

     -- MDD-kaksoistanko: Vahva vääntöä estävä suorituskyky, nolla kiertopoikkeama, vakaa lineaarinen ohjaus sivukuormituksen alaisena

     -- Säädettävä MDJ-isku: Takana hienosäätöruuvi iskurajan säätöön, joustava vaihteleviin asennonpituusvaatimuksiin

Täydelliset mallin nimeämissäännöt

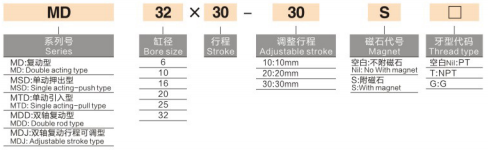

  1. Malli 1: Tavallinen yksitankoinen kaksitoiminen MD16×30S

     -- MD = Sarjakoodi, yksitankoinen kaksitoiminen kompakti sylinteri

     -- 16 = reiän halkaisija (mm)

     -- 30 = perusiskun pituus (mm)

     -- S = sisäänrakennettu magneettirengas (tyhjä = ei magneettia)

  2.Malli 2: Säädettävä kaksoistanko MDJ20×20-10S

     -- MDJ = Kaksoisvarsi kaksitoiminen takaiskun säädöllä

     -- 20 = reiän koko (mm)

     -- 20 = kiinteä pohjaisku

     -- 10 = Säädettävä lisäisku (kokonaisliike = 20 + 10 = 30 mm)

     -- S = Sisäänrakennettu magneettirengas valinnainen jälkiliite

Teoreettinen ulostulon työntövoimataulukko (yksikkö: N)

Vaiheittainen valintaopas ja tyypilliset sovellukset

  1. Valintapäätöksen perussäännöt

     -- Tilarajoituksen prioriteetti: kapea asennusontelo, tiivis asettelu, monikulmainen asennustarve → Valitse MD-sarjan lohkokompakti sylinteri

     -- Kuormitustilan suojaus: Puhdas aksiaalinen kevyt kuorma ilman sivupoikkeutta → Standard MD yksitanko; Sivuvääntö/offset-sivukuorma on olemassa → MDD-kaksoistanko pyörimisen estävä malli

     -- Iskun säätötarve: Säädettävä asentoliike tarvitsee hienorajan → MDJ-säädettävä iskun kaksoistanko

     -- Paikkasignaalin palaute: Lisää pääte S CMSH/DMSH-magneettikytkimellä PLC-iskun havaitsemiseen

  2. Tyypilliset teolliset sovellukset

     -- 3C ja puolijohdeautomaatio: minikiinnitys, materiaalin työntäminen, komponenttien puristus, tarkat paikannusasemat

     -- Yleiset automatisoidut laitteet: työkappaleen lukitus, aseman kytkentä, pienet lineaariset edestakaisin liikkuvat mekanismit

     -- Kodinkone- ja laitteistokokoonpano: Pienen osan puristussovitus, nepparikiinnitys, mikroliiman annostelu

     - Pakkaus ja elintarvikekoneet: Kevyt materiaalin kuljetus, tuotteiden kiinnitys, automaattinen lajitteluerottelu

Yhden lauseen yhteenveto

     SOLH MD monisuuntainen vapaasti asennettava kompakti sylinteri kattaa yhden/kaksoistangon, yksi-/kaksitoimiset ja säädettävät MDJ-versiot täydellisillä 6-sivuisilla kiinnitysrei'illä, sisäänrakennetulla puskurilla ja valinnaisella magneettirenkaalla, erittäin ohuella ja kevyellä muotoilulla, joka sopii erinomaisesti kevyen kuorman kiinnittämiseen, poistoon ja sijoitteluun 3C-, puolijohde- ja puolijohdelaitteissa.
