SOLH MHC2 -sarjan kulmikas kääntyvä pneumaattinen tarttuja Täydellinen tuotteen esittely

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

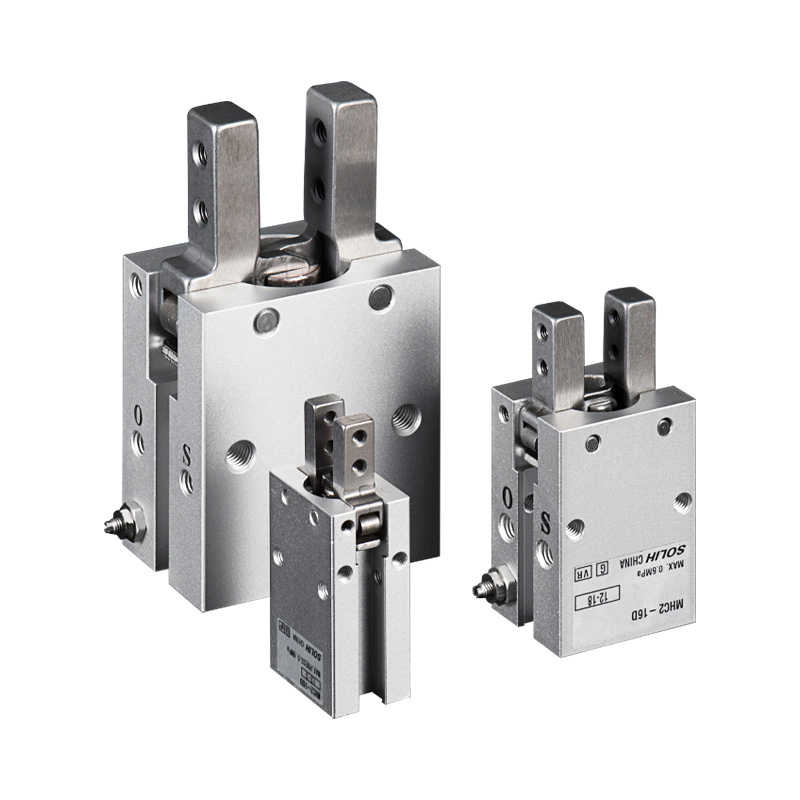

     SOLH MHC2 -sarja on tavallinen kääntökulmainen 2-leukainen pneumaattinen tarttuja. Kaksoismännillä, jotka työntävät keinumekanismia, leuat pyörivät alanivelpisteen ympäri lineaarisen yhdensuuntaisen liikeradan sijaan. Leuan suurin kääntökulma: 30°. Saatavilla olevat porauskoot: 6/10/16/20/25mm. Kaksi toimintavaihtoehtoa: kaksitoiminen (D) ja yksitoiminen normaalisti auki (S). Sisäänrakennetut säädettävät kuristusventtiilit nopeuden säätöön. Yhteensopiva M9BW-sarjan magneettikytkimien kanssa auki/kiinni-tilan palautetta varten. Suora mittojen vaihto tuodun MHC2:n kanssa

     MHZ2-rinnakkaistarttujaa täydentävä: MHZ2 = leukojen lineaarinen translaatio; MHC2 = pyörivät kääntöleuat. Ihanteellinen kapeaan syvälle asennustilaan ja työkappaleen ulkopuolisiin tartuntakohteisiin.

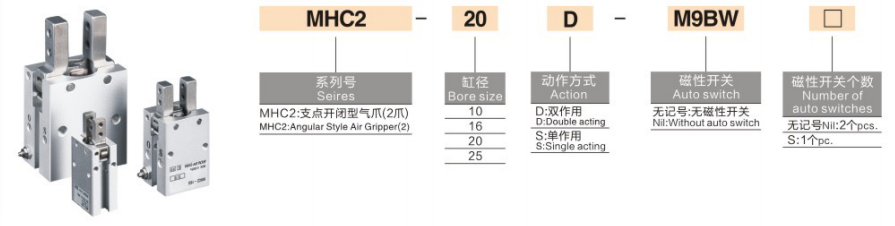

Täydellinen mallikoodaussääntö

  1. Muoto: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Sarjakoodi, tavallinen kääntyvä kulmatarrain

     -- 16: Reiän koko: 6 / 10 / 16 / 20 / 25 mm

     -- Toimintatila

       * D: Kaksitoiminen — Ilmansyöttöpuristimet, käänteiset ilmanvapauttimet; korkea kiristysmomentti, yleismaailmallinen tyyppi

       * S: Yksitoiminen EI Normaalisti auki — Ilmansyöttöpuristimet; jousi vapauttaa työkappaleen automaattisesti ilmaleikkauksen yhteydessä

         Huomautus: Vakio MHC2 EI tarjoa yksitoimista normaalisti suljettua (NC) -versiota

     -- Keskisegmentti: Runkovaihtoehto (MHCA2 lyhyt runko / päätyportti; tyhjä = vakio sivuportin perusmalli)

     -- M9BW: Magneettinen kytkin

        * Tyhjä = Ei kytkintä (magneettirengas esiasennettu, vain kiinnityspaikka varattu)

        * M9BW / M9BL = universaali puolijohdemagneettinen kytkin asennon takaisinkytkentään

     -- Suffiksi: Magneettikytkimien määrä

        * Tyhjä = 2 kpl vakio (tunnista sekä puristus- että vapautusasento)

        * S = Vain 1 yksittäinen magneettikytkin

  2. Vakiotilausesimerkki

    MHC2-16D-M9BW:MHC2-standardi kulmikas niveltarrain, poraus 16, kaksitoiminen, 2kpl M9BW magneettikytkimet, vakio sivuportin runko.

Toimintaperiaate ja keskeiset kilpailuedut

  1. Pivot Rocker Swing -mekanismi

     Leuat pyörivät alanivelen ympäri. Leuan kärjet laajenevat ulospäin avattaessa. Täydellinen ulkopuolen kiinnitykseen, jossa yhdensuuntaiset tarraimet voivat aiheuttaa mekaanisia häiriöitä riittämättömän syvyystilan vuoksi. Kääntöalue: +30° ~ -10°.

  2. Symmetrinen kaksoismäntäkäyttö

     Luo suuren kiristysmomentin; molemmat leuat heiluvat synkronisesti tasapainoisen kuorman kanssa. Sisäänrakennetut yksisuuntaiset kuristusventtiilit, ei vaadi ylimääräisiä nopeudensäätöliittimiä avautumis-/sulkemisnopeuden säätämiseen.

  3. Matala, kompakti runko

     Ohut ääriviivat, sopii mainiosti miniatyyrirobotin päätetehostimeen ja ahtaaseen kaappiasennukseen.

  4. Öljytön toiminta

     Tehtaalla esitäytetty pitkäikäinen rasva, joka on yhteensopiva kuivan suodatetun paineilman kanssa jatkuvaan pyöräilyyn.

  5. Magneettisen sijainnin tunnistus on valmis

     Sisäänrakennettu magneettirengas, toimii yhteistyössä M9BW-kytkimien kanssa leuan tilasignaalin lähettämiseksi PLC:hen työkappaleen läsnäolon arvioimiseksi.

  6. Monisuuntainen asennusalusta

     Tappien reikien ja kierteitettyjen asennusreikien paikantaminen pohjapinnalle; vaaka- ja pystyasennus tuettu. Jatkettu mukautettu kiinnitys voidaan asentaa leukoihin.

Yhtenäinen yleinen tekninen taulukko

Kiristysmomenttitaulukko @0,5 MPa (yksikkö: N·m)

Valinnan vertailu: MHC2 Angular Gripper VS MHZ2 Parallel Gripper

Vaiheittainen valintaopas

  1. Toimintatilan valinta

     -- 24h jatkuva massaautomaatio, vaatii maksimaalista kiristysmomenttia → D-kaksitoiminen (suositeltu päävirta)

     -- Kuumapuristus/leimausasemat, automaattinen vapautus työkappaleen murskaantumisen välttämiseksi tehohäviön jälkeen → S yksitoiminen EI

        MHC2-standardisarja ilman NC-virrankatkaisun pitotyyppiä. Jos tarvitaan jatkuvaa kiinnitystä sähkökatkon jälkeen, valitse MHZ2-C-sarja.

  2. Työehtopäätös

  ✅ Priorisoi MHC2, jos:

     -- Rajoitettu laitesyvyys; yhdensuuntainen lineaarinen tarttuja häiritsee runkoa ajon aikana

     -- Sivusyöttöprosessi, tartu työkappaleeseen ulkokehältä

     -- Ulkokiinnitys pienille muovikoteloille, pullonkorkille, putkimaisille osille

     -- Minirobotti EOAT vaatii erittäin ohuen, kompaktin tarttujan ääriviivat

  ❌ Valitse sen sijaan MHZ2, jos:

     -- Työkappale tarvitsee keskitetyn vakaan kiinnityksen ilman vääntömomenttia

     -- Tarvitaan pitkä pidennetty mukautettu kiinnitys (vakava vääntömomentin vaimennusriski)

     -- Erittäin korkea toistuva sijoittelu ±0,01 mm on pakollinen

     -- Pysyvä virrankatkaisukiinnitys (NC normaalisti kiinni) vaaditaan

  3. Signaalintunnistusvaihtoehto

     -- Täysin automaattinen tuotantolinja, jossa PLC-työkappaleen tunnistaminen → Varusta M9BW magneettikytkimet

     -- Yksinkertainen manuaalinen kiinnitys ilman automaattista logiikkaa → Perusmalli ilman kytkimiä

Tyypilliset teolliset sovellukset

     -- 3C Automation: Muovikoteloiden ja liittimien ulkokiinnitys, pienikokoinen komponenttikokoonpano

     -- Pakkauskoneet: Pullonkorkkien poiminta, pienten materiaalilaatikoiden sivuttaissiirto

     -- Tarkastustyökalut: Ulkoasennus putkimaisille ja sylinterimäisille työkappaleille

     -- Minirobotin päätetehostin sivupoimintaa varten ja sijoittaa ahtaaseen tilaan

     -- Ruiskupuristuksen apulaitteet: Mikromuoviosien purkaminen ja poiminta

Vakioyhteensopivat pneumaattiset piirit

  1. Piiri 1: Yleinen kaksitoiminen tarttujapiiri

     AFC-ilmahuoltoyksikkö → 4V210 5/2 solenoidiventtiili → PU6-letku → MHC2-kulmatarrain (M9BW-kytkimet on kytketty PLC-tuloon)

  2. Piiri 2: Yksitoiminen normaalisti avoin turvapiiri (automaattinen vapautus tehonmenetyksen jälkeen)

     -- AR paineensäädin → 3 V 3/2 solenoidiventtiili → MHC2-XXS yksitoiminen NO tarttuja

Käyttöä ja huoltoa koskevat varotoimet

     -- Asenna AF-sarjan 5 μm tarkkuusilmasuodatin ylävirtaan; saranaliitokseen pääsevä pöly aiheuttaa tukoksia.

     -- Minimoi kiinnittimen jatkeen pituus; pidemmät kiinnikkeet johtavat vakavaan tehokkaaseen voiman pienenemiseen ja työkappaleen liukastumisriskiin.

     -- Vältä epäkeskistä raskasta kuormaa; yksipuolinen voima nopeuttaa kääntötappien kulumista.

     -- Säädä leuan nopeutta asteittain sisäänrakennetulla kaasulla; nopea ja nopea isku vaurioittaa työkappaleita.

     -- Vakiotiivisteet eivät kestä vahvoja happoja, emäksiä ja orgaanisia liuottimia; fluorikumitiiviste räätälöity versio syövyttäviin ympäristöihin.

Yhden lauseen yhteenveto

     SOLH MHC2 kääntyvä kulmikas keinuva pneumaattinen tarttuja käyttää keinupyörän pyörivää leukamekanismia, jossa on D/S-toimintatilat ja sisäänrakennettu nopeuskaasu, kompakti matalaprofiili ulkopuolen käärintäkiinnitykseen kapeassa syvissä asemissa, yhteensopiva M9BW-magneettikytkimien kanssa, käytetään laajalti pullonkorkissa, muovikotelossa ja pienten komponenttien puoleisissa grabb-laitteissa.
