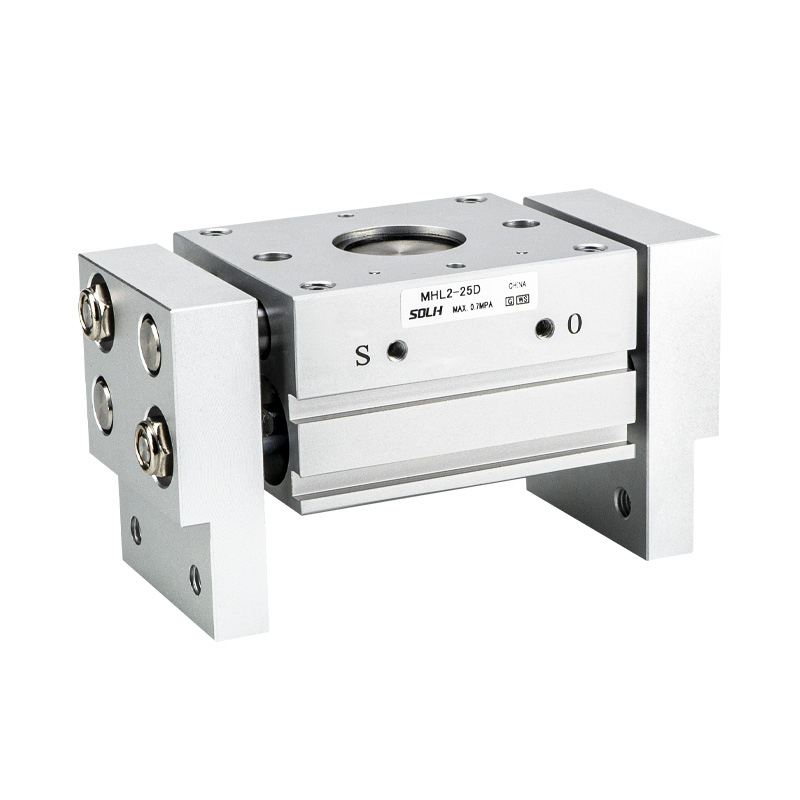

MHL2-sarjan leveäaukkoinen rinnakkainen pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

      SOLH MHL2 -sarja on laajatahtinen hammastanko ja hammaspyörä synkroninen rinnakkaistarttuja. Keskeiset edut: voimakas puristusvoima, erittäin leveä avautumisliike, korkea rakenteellinen jäykkyys ja monipuoliset asennusvaihtoehdot. Soveltuu raskaiden ja suurten työkappaleiden kuljetukseen, laajakokoiseen osien tartuntaan ja suuren kuorman rinnakkaiskiinnitykseen. Laajalti käytössä automatisoidussa lastauksessa/purkussa, työstökoneiden kiinnikkeissä ja pakkauskoneissa.

Ydinrakenne ja toimintaperiaate

     - Vaihteisto: hammastanko- ja hammaspyörämekanismi varmistaa leuan synkronisen liikkeen ilman siirtymää; kaksimäntärakenne tarjoaa vahvan puristusvoiman kompaktissa ääriviivassa.

     -- Rakenne: Alumiiniseosrunko, ruostumattomasta teräksestä valmistetut leuat, sisäänrakennettu magneettirengas. Kaikissa pyörivissä akseleissa on öljyllä kyllästetyt hartsilaakerit sekä integroidut pölynpyyhkimien tiivisteet, hyvä pölynkestävyys ja pidempi käyttöikä.

     -- Toimintatila: Vain kaksitoiminen (D), ei yksitoiminen versio. Sisäänrakennettu säädettävä kaasu takaa tasaisen nopeudensäädön. Neljä magneettikytkimen kiinnityspaikkaa joustavaan asennontunnistusasetteluun.

     -- Iskun valinta: 3 vakioiskua porausta kohti: D (lyhyt) / D1 (keskikokoinen) / D2 (pitkä), yhteensopiva ulkohalkaisijan kiinnityksen ja sisähalkaisijan tartuntojen kanssa eri työkappaleleveyksille.

     -- Asennon tarkkuus: Toistuva paikannustarkkuus ±0,1 mm, vakaa kiinnityskyky raskaan kuormituksen olosuhteissa.

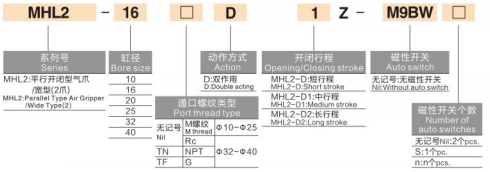

Täydellinen mallikoodaussääntö

  1. Malliesimerkki: MHL2-32D2-TF-M9BW

  2. Vakiotilauksen viite

  MHL2-40D2-TF-M9BL Poraus 40, pitkä isku D2, G-kierreportti, sisäänrakennettu magneetti, M9B-kytkin 3 metrin kaapelilla.

Universal Core tekniset tiedot

Iskun ja puristusvoiman viitetaulukko (0,5 MPa, vakiokiristyspiste)

⚠️ Huomautus: Viitepuristimen etäisyys: 40 mm ø10 ~ 25; 80mm ø32-40. Tehokas puristusvoima heikkenee, kun leuan pidennys kasvaa. Turvallisuuskerroin ≥1,5 on varattava kuormituksen tarkastuksen aikana.

MHL2:n ensisijaiset sovellusskenaariot

     -- Raskaat/ylikokoiset työkappaleet, jotka vaativat voimakasta puristusvoimaa ja laajaa avausiskua, kuten raskaat putket, levyt ja materiaalialustat

     -- Sovellukset, jotka vaativat synkronista yhdensuuntaista liikettä ilman taipumista, joustavalla monisuuntaisella asennusasetelmalla

     -- Pölyalttiit ankarat työolosuhteet (työstökoneen lastaus, valuosien käsittely), jotka edellyttävät luotettavaa pölynkestävyyttä ja pitkää käyttöikää

     -- Järjestelmät, jotka tarvitsevat sekä ulkohalkaisijan kiinnityksen että sisähalkaisijan kiinnityksen, jotka ovat yhteensopiva useiden osakokojen kanssa 3-tahtivaihtoehdon kautta

Avainten valinta- ja soveltamisohjeet

     -- Määritä kuorma ensin ennen reiän valintaa: Laske tarvittava puristusvoima työkappaleen painon, leuan jatkeen pituuden ja turvakertoimen ≥1,5 perusteella ja sovita sitten vastaava porauskoko.

     -- Valitse veto työkappaleen leveyden mukaan: Prioriteettijärjestys D (lyhyt) → D1 (keskikokoinen) → D2 (pitkä), vältä ylimääräistä ylimääräistä vetoa.

     -- Asennon tunnistus: Varustettu D-M9□-sarjan magneettikytkimillä (NPN/PNP/kosketukseton) leuan auki/kiinni takaisinkytkentää varten; neljä asennuspaikkaa mahdollistavat joustavan järjestelyn.

     -- Asennus ja porttikokoonpano: ø10 ~ 25, M5 × 0,8; ø32~40 valitse Rc1/8 TN/TF/NPT-kierteellä. Valitse kierre-/läpi-/sivukiinnitysalusta asennuspinnan mukaan.

     -- Pölysuojaus ja huolto: vakiona integroitu pölykaavin. Lisää pölynkestävä -X85/-X86 mukautettu versio raskaaseen pölyiseen ympäristöön; puhdista laakerit ja tiivisterenkaat säännöllisesti.

Yhden lauseen yhteenveto

     SOLH MHL2 hammastanko ja hammastanko leveätahtinen rinnakkainen pneumaattinen tarttuja tarjoaa raskaan puristusvoiman kolmella iskuvaihtoehdolla, sisäänrakennetulla pölytiiviillä rakenteella ja monisuuntaisella kiinnityksellä, yhteensopiva ulko- ja sisähalkaisijan kanssa, ihanteellinen raskaaseen käyttöön työstökoneiden lastaukseen, levyjen ja alustan käsittelyyn ja pakkausautomaatiolaitteisiin.
