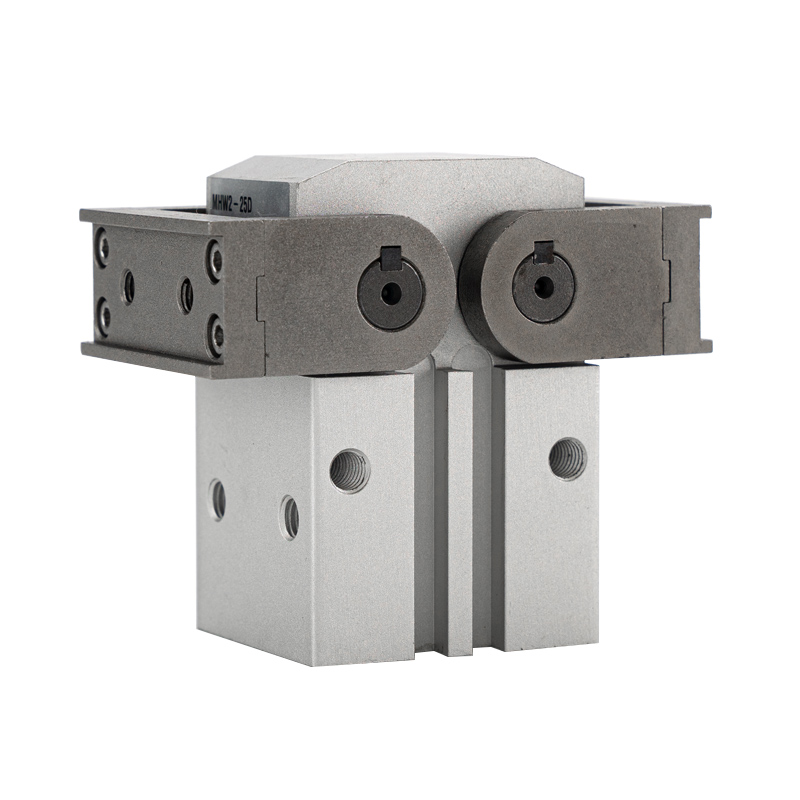

MHW2-sarjan 180° hammastanko ja keinu pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MHW2 -sarja on hammastanko- ja hammaspyöräkäyttöinen 2-leuainen kääntötarttuja, jonka avautumiskulma on yhteensä 180°. Ydinvahvuudet: tarkka vaihteiston synkroninen liike, erittäin leveä 180° kääntökulma, tilaa säästävä ääriviiva, nelisivuiset anturin kiinnitysraot ja pölytiivis kestävä rakenne. Laajalti käytetty työkappaleen kääntämiseen, lataamiseen/purkumiseen, suurikokoisten osien tartuntaan ja rajoitetun tilan asemiin, ja siitä tulee yleinen valinta suurikulmaisiin kääntötarttujasovelluksiin.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Toimintaperiaate: Sylinteri työntää hammastankoa käyttöpyörään synkronoitua pyörimistä varten; kaksi leukaa heiluvat symmetrisesti. Hammasliitos varmistaa erinomaisen synkronoinnin, tasaisen puristusvoiman ilman poikkeamaa.

     -- Kääntöominaisuus: Jokainen leuka kääntyy jopa 90°, molemminpuolinen kokonaisaukko 180°. Täysin avatut leuat seisovat kohtisuorassa sylinterin runkoon nähden ja vievät mahdollisimman vähän projektiotilaa, mikä on ihanteellinen materiaalinkäsittelyyn, joka vaatii mekaanista välttelyä.

     -- Rungon asettelu: Neliönmuotoinen kovaanodisoitu alumiinikotelo, jossa on sisäänrakennettu magneettirengas. Nelipuoliset (ylä/ala/vasen/oikea) anturiurat tukevat M9B / A93 magneettikytkimien suoraa asennusta, rajoittamaton anturijärjestely.

     -- Materiaali ja suojaus: Kova hapetussylinteri, lujat seosteräsleuat ja pölytiivis tiivisterakenne. Kapea välys estää vieraiden aineiden tunkeutumisen, vakaan suorituskyvyn pölyisissä työpajaolosuhteissa ja pidentää käyttöikää.

     -- Toimintatila: Kaksitoiminen (D). Kaksisuuntainen sylinterin työntövoima pyörittää eteen-/taaksevaihdetta leuan avautumisen ja sulkeutumisen toteuttamiseksi.

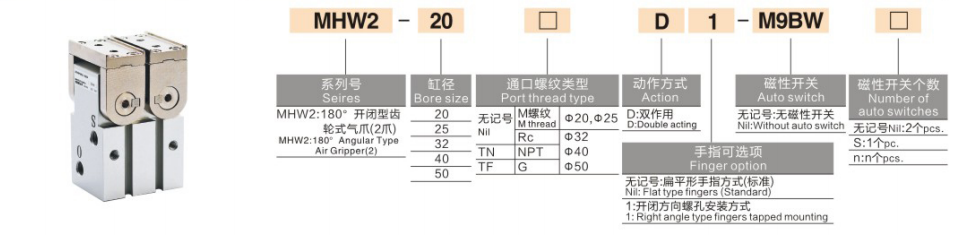

Täydellinen mallikoodaussääntö

 1. Malliesimerkki: MHW2-32D-M9BW

  2. Vakiotilauksen viiteesimerkit

     -- MHW2-25D: Poraus 25, kaksitoiminen perusmalli ilman magneettikytkintä

     -- MHW2-40D-M9B: Poraus 40, kaksitoiminen M9B magneettikytkimellä

Universal Core tekniset tiedot (0,5 MPa syöttöpaine)

Keskeiset kilpailuedut

  1. 180° erittäin laaja kääntökulma ja erinomainen tilankäyttö

     -- Leuat seisovat pystysuorassa vartaloon nähden täysin avautuessaan, vievät vain sylinterin projisoitua tilaa, sopivat kapeisiin asemiin ja prosesseihin, jotka edellyttävät työkappaleen välttämistä ja kääntöliikettä.

  2. Erittäin tarkka vaihteisto synkroninen voimansiirto

     -- Hammastanko- ja hammaspyöräverkkokäyttö, synkroninen virhe ≤0,1°, tasapainotettu symmetrinen kiinnitys, estää tehokkaasti yksipuolisen voiman aiheuttaman työkappaleen liukumisen.

  3. 360° joustava anturiasettelu

     -- Magneettikytkimet voidaan asentaa neljälle kehon pinnalle, jotta saavutetaan kaikkiin suuntiin asennon valvonta, kätevä asennus ja käyttöönotto missä tahansa asennussuunnassa.

  4. Pölytiivis rakenne ankariin ympäristöihin

     -- Optimoitu tiivistys ja pieni sisäinen rako lohkon pölyn sisäänpääsy; mekaaninen käyttöikä ≥5 miljoonaa sykliä, vakaa pitkän aikavälin korkean syklin automatisoiduille tuotantolinjoille.

 Asennusmuodot ja tyypilliset teollisuussovellukset

  1. Asennusvaihtoehdot

     -- Aksiaalinen vaaka-asennus: Vaakasuora kiinnitys kokoonpanolinjan lastausta ja purkamista varten

     -- Pituussuuntainen pystyasennus: Pystynosto työkappaleen kääntöpisteitä varten

     -- Sivukiinnitys: Sivukiinnitys kapeaan ahtaan laitetilaan

  2. Tyypilliset sovellusskenaariot

     -- Elektroniikka ja kodinkoneet: koteloiden, paneelien ja suurikokoisten komponenttien tarttuminen ja kääntäminen

     -- Auton osat: Lamppukoteloiden, sisäverhoilujen ja pienten valukappaleiden kuljetus

     -- Logistiikka ja pakkaus: laatikoiden, kuormalavojen ja tynnyrimateriaalien käsittely

     -- Kone- ja ruiskupuristusautomaatio: suurten työkappaleiden poiminta työstökoneista ja muovauskoneista

Valinnan vertailu: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-vaiheinen nopea valintaopas

  1. Poran valinta työkappaleen massan perusteella

     -- 20 ≤ 3kg；25 = 3-5kg；32 = 5-10kg；40 = 10-15kg；50 = 15-20kg. Varaus ≥30 % kuorman turvamarginaali.

  2. Kääntökulman tarkistus

     -- Vakio yksileuan kääntökulma 90°, kokonaisaukko 180°. Varmista, että työkappaleen mitat ja välttelymatka ovat riittävät.

  3. Konfiguraatiosovitus

     -- Asentosignaalin palaute: Hyödynnä nelisivuisia kiinnityspaikkoja M9B-sarjan magneettikytkimillä joustavaan asetteluun asennussuunnasta riippumatta.

     -- Pölyinen työpajaympäristö: Aseta etusijalle MHW2 erinomaisen pölynkestävän tiivistysrakenteen ansiosta.

Yhden lauseen yhteenveto

     SOLH MHW2 hammastanko ja hammaspyörä 180° kääntyvä pneumaattinen tarttuja ottaa käyttöön vaihteiston synkronisen voimansiirron nelisivuisella magneettikytkimen asennuksella ja pölytiivisellä tiivisteellä, joka tukee keskimääräistä kuormitusta työkappaleen kääntämistä ja materiaalin käsittelyä; ihanteellinen tilaa säästävä keinutarrain pakkaus-, auto- ja yleisen automaation suljetun tilan asemille.
