SOLH MK (yleisesti nimeltään MKB) on yhdistetty pneumaattinen sylinteri, joka yhdistää 90°:n kiertoliikkeen ja lineaarisen alaspäin kiristyksen, vaihdettavissa valtavirran MKB-sarjaan. Porauskoot kattavat φ12-φ63 ja kiristysliikkeet vaihtelevat 5 mm - 50 mm. Sen kokonaispituutta on lyhennetty 3–10 mm verrattuna perinteisiin MK2-malleihin kompaktimman sijoittelun vuoksi. Sallittua hitausmomenttia nostetaan kolminkertaisesti, jotta se selviytyy suuren hitauden omaavien työkappaleiden nopeasta kiinnityksestä, ja φ63-reiän suurin puristusvoima saavuttaa 12,4 kN alle 0,5 MPa:n luotettavan raskaan kuorman pidon takaamiseksi. Työkierto: vedä ylös → 90° vasemmalle/oikealle kierto → ojenna kiinnitystä varten; julkaisu tapahtuu käänteisessä järjestyksessä. Kiinteä 90°:n kiertokulma ±5° toleranssilla varmistaa vakaan toistuvan asennon. Paitsi φ20- ja φ25-reiät, joissa on vain 2-puolinen anturiasennus, muut koot tukevat 4-suuntaisen magneettikytkimen asennusta siistiä johdotusta varten ilman häiriöitä. Läpireiät ja kaksipäiset kierrereiät mahdollistavat suoran asennuksen ja laippaasennuksen. Kaksipuoliset kumipuskurit vähentävät iskuja, tärinää ja melua; öljytön muotoilu täyttää puhtaat ja pölyttömät työympäristöt. Sisäänrakennetut magneettirenkaat toimivat asentoantureiden kanssa puristimen/vapautuksen tilan seuraamiseksi; myötäpäivään RZ ja vastapäivään LZ pyörimissuunnat ovat valinnaisia. Sitä käytetään laajalti työstökoneiden kiinnikkeissä, hitsausasennossa, leimauskiinnityksissä, tarkkuus 3C-komponenteissa, puolijohdealustan kiinnityksessä ja kiinnittimen kääntörajoituksessa. Se yksinkertaistaa mekaanista suunnittelua ja säästää asennustilaa integroimalla pyörimis- ja kiinnitystoiminnot. Valitse reiän koko kiristysvoimalla ≥ todellinen kuorma × 1,5 turvakerroin ja varaa 3–5 mm iskunmarginaali mekaanisen törmäyksen välttämiseksi.

MK-sarjan pyörivä puristinsylinteri | 90° kierto ja lineaarinen puristin 2-in-1 pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

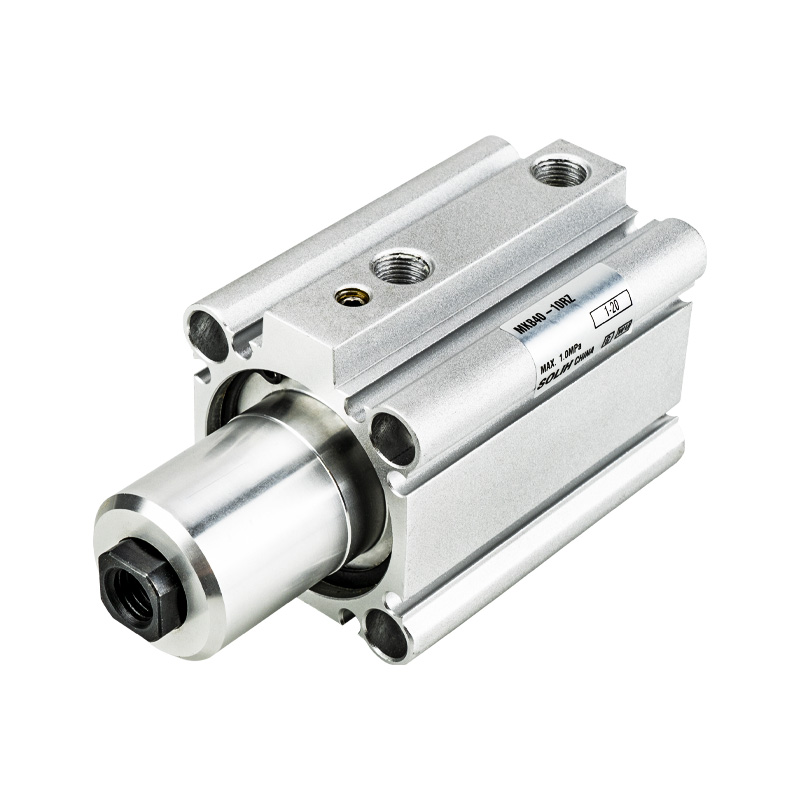

Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH MK -sarja on tavallinen 2-in-1 pyörivä puristussylinteri, joka yhdistää 90°:n kiertoliikkeen ja lineaarisen puristusliikkeen. Se kattaa porauskoot φ12mm - φ63mm vakiokiristysiskuilla 5mm - 50mm. Erittäin kompaktin asennuksen, 3 kertaa päivitetyn hitausmomentin, 4-sivuisen magneettikytkimen kiinnityksen ja valinnaisen vasemman/oikean kiertomahdollisuuden ansiosta tämä sylinteri on ihanteellinen rajoitettuihin automatisoituihin asemiin työkappaleen sijoittelua, kiinnitystä ja kiinnitystä varten, ja se toimii pneumaattisena ydinkomponenttina tavallisissa automaattisissa kiinnitysjärjestelmissä.

1. Yhdistelmäkierto ja kiinnitysliike

• Toimiva sekvenssi: Vedä sisään → 90° vasemmalle/oikealle kierto → ojenna kiinnitystä varten; Käänteinen järjestys: Vedä sisään vapauttaaksesi puristimen → kääntää 90° kiertoa → jatka nollausta varten.

• Erittäin tarkka paikannus: Kiinteä 90°:n kiertokulma ±5° toleranssilla, joka tarjoaa erinomaisen kiertymisen eston ja luotettavan toistuvan paikannustarkkuuden.

2. Päivitetty suuri kuormituskapasiteetti

• 3X suurempi hitausmomentti: Uusi päivitetty MK-sarja kolminkertaistaa sallitun hitausmomentin, mikä vastaa perinteisen MK2-sarjan suorituskykyä raskaassa kuormituksessa, mukautuen täydellisesti nopeaan käyttöön ja suuren hitausmomentin työkappaleen kiinnitysskenaarioihin.

• Tehokas puristusvoima: Suurin φ63-reikämalli tarjoaa vahvan kiristysvoiman jopa 12,4 kN asti 0,5 MPa:n paineella, mikä varmistaa vakaan ja lujan kiinnityksen raskaisiin sovelluksiin.

3. Kompakti runko ja joustava monisuuntainen asennus

• Ohut ja lyhennetty rakenne: Erittäin ohut runkorakenne, jonka kokonaispituus on 3–10 mm lyhyempi kuin perinteiset MK2-sylinterit, mikä parantaa huomattavasti tilankäyttöä kapeissa ja kompakteissa laiteasetteluissa.

• Monipuolinen kytkimen asennus: Tukee 4-puolisen magneettikytkimen asennusta (φ20/φ25 vain 2-puolelle). Sisäänrakennettu kytkinrakenne välttää ulkoisen altistumisen ja häiriöt, mikä mahdollistaa joustavan ja siistin piiriasettelun.

• Universaali asennusmenetelmä: Varustettu läpimenevien reikien ja kaksipäisten kierrereikien kanssa, yhteensopiva suoran kiinteän asennuksen ja laippaasennuksen kanssa erilaisten asennusvaatimusten täyttämiseksi.

4. Luotettava ja kestävä suorituskyky

• Vakaa puskurointi: Kaksitoiminen rakenne kahdenvälisillä kumipuskurilla vähentää tehokkaasti käyttöiskuja, tärinää ja ajomelua pitkäaikaisen vakaan syklisen toiminnan takaamiseksi.

• Öljytön toiminta: Hyväksyy ammattimaisen öljyttömän voitelurakenteen, joka sopii pölyttömään ja puhtaaseen työympäristöön.

• Vakiomagneettinen kokoonpano: Sisäänrakennettu magneettirengas, jossa on varatut asennusurat magneettikytkimille, kätevä iskun asennon havaitsemiseen.


Täydelliset mallien nimeämissäännöt ja tilausesimerkit

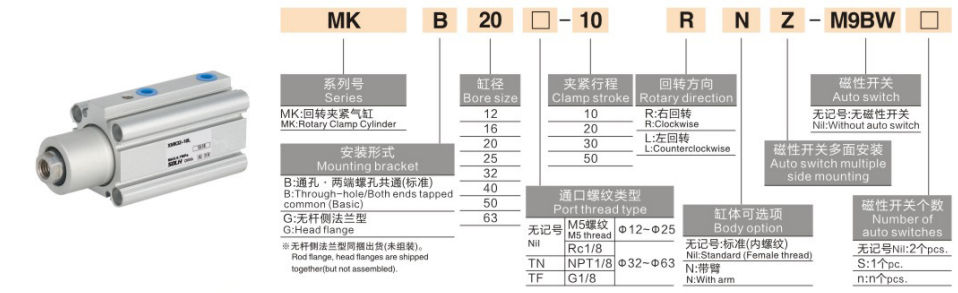

1. Tyypillisiä malliesimerkkejä: MKB20-10RZ, MKB40-20LZ-M9BW

Koodisegmentti

Määritelmä

MKB

Sarjakoodi: Standard Rotary Clamp Sylinder

20/40

Poran koko: φ12/16/20/25/32/40/50/63mm

10/20

Kiristysisku: 5/10/15/20/25/30/40/50mm

RZ / LZ

Pyörimissuunta: RZ = Oikeakätinen (Myötäpäivään); LZ = vasenkätinen (vastapäivään)

M9BW

Magneettisen kytkimen malli (valinnainen: D-M9BW, D-A93 jne.)

2. Vakiotilausesimerkit

• Normaali oikea kierto: MKB25-15RZ (φ25-reikä, 15 mm:n isku, kierto myötäpäivään, ei kytkintä)

• Kääntö vasemmalle kahdella kytkimellä: MKB32-20LZ-2S (φ32-reikä, 20 mm:n isku, kierto vastapäivään, kaksiasentoiset kytkimet)

• Suurireikäinen raskas tyyppi: MKB63-50RZ (φ63-reikä, 50mm maksimiisku, oikea kierto raskaan kuorman kiinnitykseen)


Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiokunto)

1. Perustiedot

• Toimintatila: Kaksitoiminen yhdisteliike (90° kierto + lineaarinen kiinnitys)

• Työpainealue: 0,1-1,0 MPa; Varoituspaine: 1,5 MPa

• Ympäristön lämpötila: -10 ℃ ~ 70 ℃ (jäätymätön); -10℃~60℃ magneettikytkimillä asennettuna

• Männän toimintanopeus: 50-200 mm/s

• Puskuritila: Kaksipuolinen kumipuskuri

• Voitelutila: Öljytön toiminta (ei vaadi voitelua)

2. Puristusvoimatiedot (yksikkö: kN @0,5 MPa)

Reiän koko (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Puristusvoima (kN)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. Sallittu hitausmomentti (yksikkö: kg·m²)

Reiän koko (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Hitausmomentti (kg·m²)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. Tuotteen paino (Yksikkö: kg @20 mm:n iskulla)

Reiän koko (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Paino (kg)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


Tyypilliset sovellusskenaariot

• Työkappaleen asemointi ja kiinnitys: Käytetään laajasti työstökoneiden kiinnikkeisiin, hitsausasemointiin, leimauskiinnitykseen ja kokoonpanoaseman kiinnitykseen. Integroitu 2-in-1-kierto- ja kiinnitysrakenne yksinkertaistaa mekaanista rakennetta ja säästää asennustilaa.

• Elektroninen ja tarkkuuskomponenttien kiinnitys: Öljyttömät ja vähäpölyiset ominaisuudet sopivat täydellisesti puolijohdealustan kiinnitykseen, puhelimen kuoren sijoitteluun ja osien mikrotarkkuuskiinnitykseen täyttäen korkeat puhtaus- ja tarkkuusvaatimukset.

• Automatisoitu siirtorajoitus: Ihanteellinen pyörivän pöydän rajoituksiin, kääntömekanismin sijoitteluun ja lyhytiskun pyöriviin kiinnitysasemiin, jotka tarjoavat vakaan ja toistettavan yhdistetyn liikkeen.

• Raskaat kiinnitysasemat: Varustettu suurella puristusvoimalla ja erinomaisella taipumisenestokyvyllä, se soveltuu raskaiden työkappaleiden kiinnittämiseen, muotin kiinnittämiseen ja suuren kuormituksen tarkkuuteen.


3-vaiheinen pikavalintaopas

1. Poran koon valinta: Valitse reiän koko todellisen puristuskuorman mukaan. Varmista, että teoreettinen puristusvoima on ≥ todellinen kuorma × 1,5 turvakerroin; aseta etusijalle φ40 tai suurempi reikä raskaissa työolosuhteissa.

2. Iskun valinta: Vakiokiristysisku vaihtelee 5 mm - 50 mm. Valitse isku työkappaleen todellisen korkeuden perusteella ja varaa 3–5 mm marginaali mekaanisten häiriöiden välttämiseksi.

3. Kokoonpanon valinta

○ Pyörimissuunta: Valitse RZ (kierto myötäpäivään oikealle) tai LZ (kierto vastapäivään vasemmalle) sovittaaksesi paikan päällä olevan aseman asettelun.

○ Sijainnin tunnistus: Valitse 2S-kaksoiskytkinkonfiguraatio saadaksesi kaksiasentoiset signaalit kiinnitys- ja vapautustilaa varten.


Yhden lauseen yhteenveto

     SOLH MK -sarjan vakiopyörivä puristinsylinteri integroi 90°:n kierto- ja lineaariset kiinnitystoiminnot, 3-kertaisesti parannetun hitausmomentin, erittäin kompaktin rungon, monisuuntaisen kiinnityskyvyn ja vahvan raskaan kuormituksen kiinnityskyvyn. Se toimii optimaalisena tilaa säästävänä ja vakaana clamping-asemaratkaisuna automatisoinnissa ja paineilmakiinnitysasennossa.
