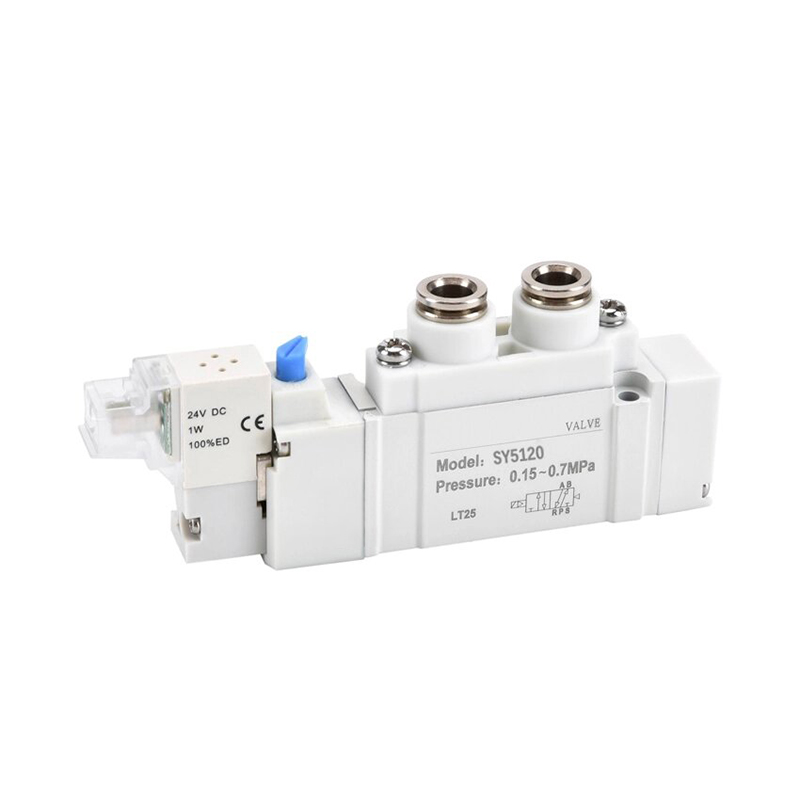

SY-sarjan pilottiohjattu 5-porttinen solenoidiventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH SY -sarja on valtavirran pilottiohjattu 5-porttinen solenoidiventtiili, jossa on erittäin kompakti runko, erittäin alhainen virrankulutus ja huomattavasti parannettu virtauskapasiteetti. Se toimii ydinsuuntaohjauskomponenttina sylinterin edestakaisin ja pneumaattisen piirin kytkemiseen kaikissa automatisoiduissa tuotantolaitteissa, täysin vaihdettavissa alkuperäisen SMC SY -sarjan kanssa.

Koko sarjan kokoluokitus ja vastaavuus

Universal Core tekniset tiedot

  1. Piirityypit:

     -- 5/2-tie (yksi jousipalautus / kaksoislukituskela);

     -- 5/3-tie (3 keskitoimintoa: keskellä kiinni / keskipakokaasu / keskipainesyöttö)

  2. Käyttöpainealue

     -- Sisäinen pilotti: 0,1 ~ 0,7 MPa

     -- Ulkoinen pilotti (tyhjiöyhteensopiva): -100 kPa ~ 0,7 MPa

  3. Käyttölämpötila: -10 ~ 50 ℃ (ei jäätä ilmalähteessä)

  4. Kelan virrankulutus: Vakiokela 0,35 W; energiaa säästävä pienitehoinen kela vain 0,1W

  5. Suojausluokka: Pistokeliitin IP65; jakotukin asennusalusta IP67

  6. Käyttöikä: aukkojen tiivistyskela jopa 200 miljoonaa jaksoa; elastinen tiiviste jopa 70 miljoonaa jaksoa

  7. Vakiojännitevaihtoehdot: DC12V / DC24V (massapäävirta); AC110V / AC220V

Rakenteelliset ja ydinsuorituskyvyn edut

  1. Quick Plug-In jakotukin kiinnitysrakenne

     -- Napsautetaan suoraan SS5Y-sarjan jakotukin pohjaan, nopea asennus ja purkaminen, helppo yhden venttiilin huolto ilman koko venttiilisaarekkeen purkamista.

  2. Ultra-Low Energy Saving Coil

     - Valinnainen 0,1 W pienitehoinen kela, alhainen lämmöntuotanto, sopii täydellisesti pitkäaikaisiin jatkuvaan jännitteiseen työskentelyolosuhteisiin, mikä vähentää huomattavasti tehtaan paineilma- ja tehokustannuksia.

  3. Hyvin optimoitu High Flow Runner

     -- Sisäinen virtaviivainen optimoitu rakenne, virtauskapasiteetti kasvoi noin 80 % verrattuna vanhan sukupolven solenoidiventtiileihin, mikä mahdollistaa nopeamman sylinterin pidennys-/sisäänvetonopeuden ilman painehäviötä.

  4. Sisäänrakennettu pilottisuodatinnäyttö

     -- Integroitu pieni suodatinverkko ohjausventtiilin sisääntuloon, joka estää pölyn ja epäpuhtaudet, vähentää tehokkaasti kelan jumiutumishäiriöitä ja pidentää käyttöikää.

  5. Monisuuntainen joustava porttiasettelu

     -- Ilmaportit saatavilla kolmeen sivu-/ylä-/alakohtaan, säädä vapaasti letkujen reittiä mekaanisten häiriöiden välttämiseksi kompaktien laitteiden runkojen sisällä.

  6. Modulaarinen Valve Island -integrointi

     -- Sopii täydellisesti yhteen SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 sarjan moniasemaisten jakotukkien jalustoiden kanssa, toteuttaa keskitetyn yhtenäisen ilmansyöttö- ja poistoilman, siistin johdotuksen ja säästää kaapin asennustilaa.

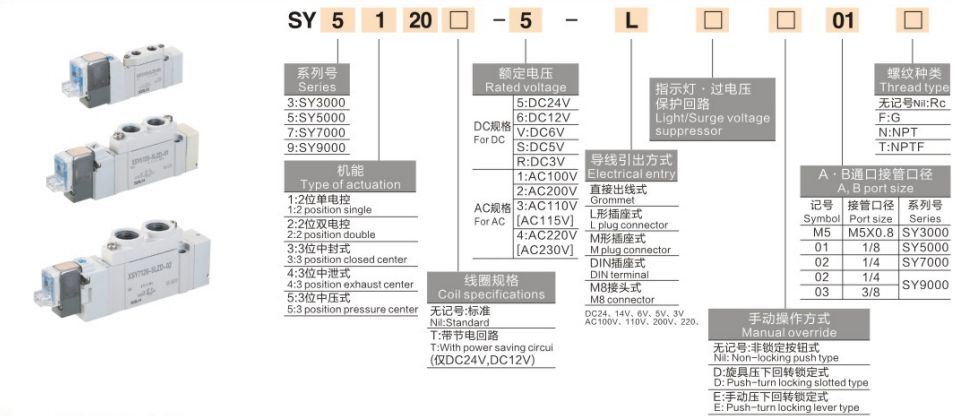

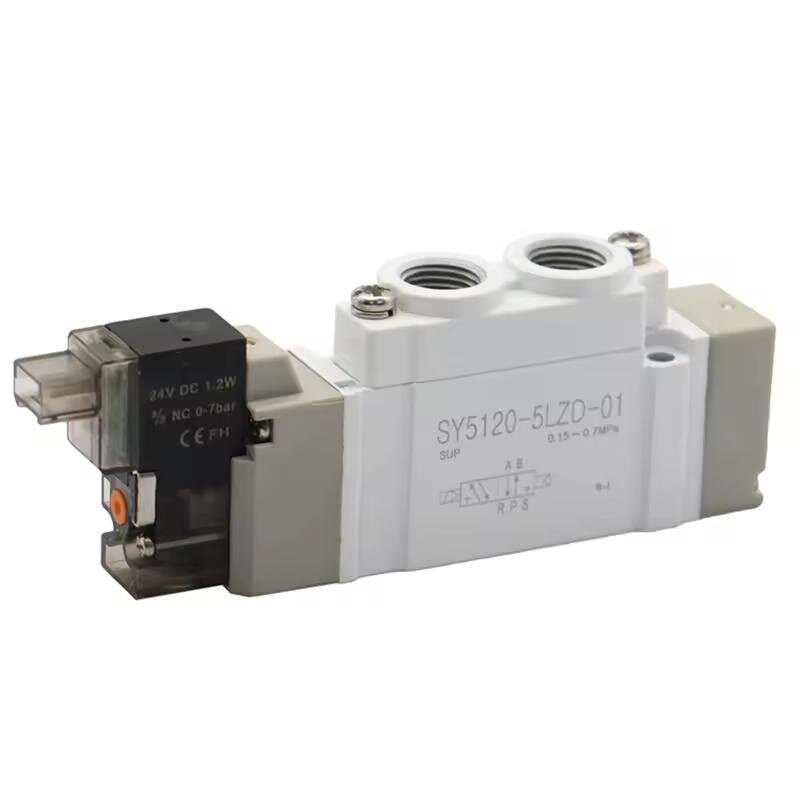

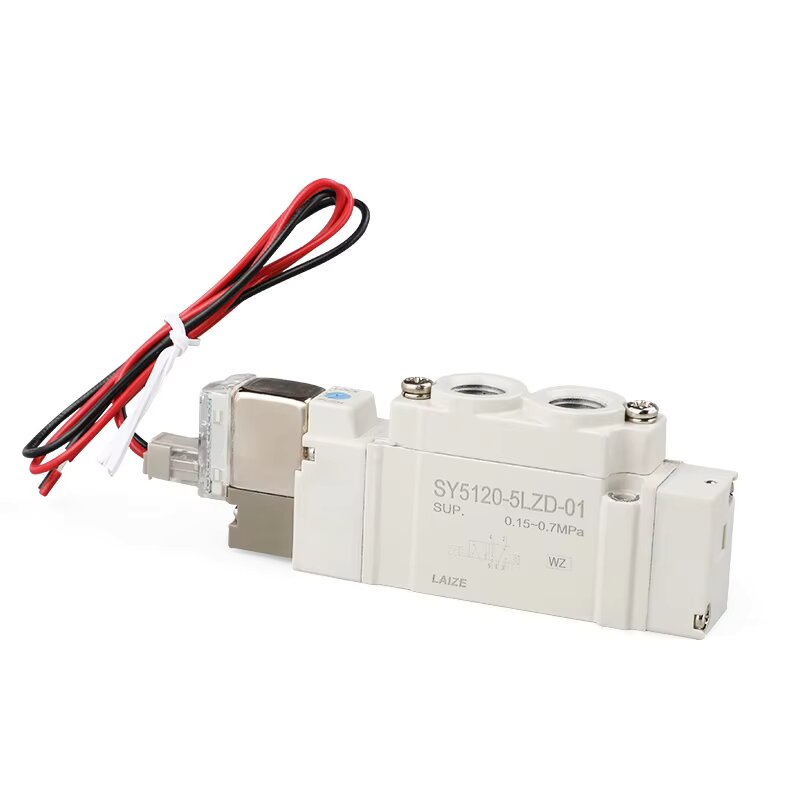

Täydellinen mallikoodaussääntö (esimerkki: SY5120-5LZD-01)

  1. SY: Pilottikäyttöisen 5-porttisen solenoidiventtiilin sarjakoodi

  2. 5: Kokosarjanumero (5 = SY5000 medium series)

  3. 1: Piirin toimintokoodi

     1 = 5/2 yksikierrejousipalautus;

     2 = 5/2 kaksoislukituskelaa;

     3 = 5/3 kolmiasentoinen venttiili

  4. 2: Sisäinen rakenteellinen peruskoodi

  5. 0: Vakioalustan asennustyyppi

  6. 5: Kelan jännitekoodi (5 = DC24V, valtavirta)

  7. LZ: Pistorasian ja suojauskokoonpano

     L = L-muotoinen pistoke; Z = sisäänrakennettu LED-merkkivalo + ylijännitesuojapiiri

  8. D: Manuaalinen ohituskoodi (työntö-käännetty lukittava ruuvimeisseli)

  9. 01: Portin kierteen koko (01 = Rc1/8")

Tyypilliset teolliset sovellukset

     -- Automaattiset kokoonpanolinjat, puolijohteiden tarkkuuslaitteet, pakkauskoneet

     -- Autojen leimaus- ja hitsauslinjat, lääketieteelliset testauslaitteet

     -- Pneumaattiset robottitarttujat, lineaariset liukusylinterit, pyörivät indeksointitoimilaitteet

     -- Sylinterin eteen/perääntymisen kytkentä, pneumaattinen piiri päälle/pois ja nopeuden säätö

Yksi lause

     YhteenvetoSOLH SY -sarjan pilottiohjattu 5-porttinen solenoidiventtiili kattaa SY3000/SY5000/SY7000/SY9000 täysikokoisen valikoiman 0,1 W energiansäästökelalla, IP65/IP67 pöly- ja vesitiivis luokka, 80 % korkeampi virtaus kuin vanhoissa malleissa ja pistoke SS5Y-suunnan ohjausventtiili yleiskäyttöön. elektroniikka, autoteollisuus, pakkaus ja lääketieteelliset laitteet.
