TC-sarjan kolmiakselinen ohjaustangon sylinteri | TCL/TCM korkean jäykkyyden vääntöä estävä pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

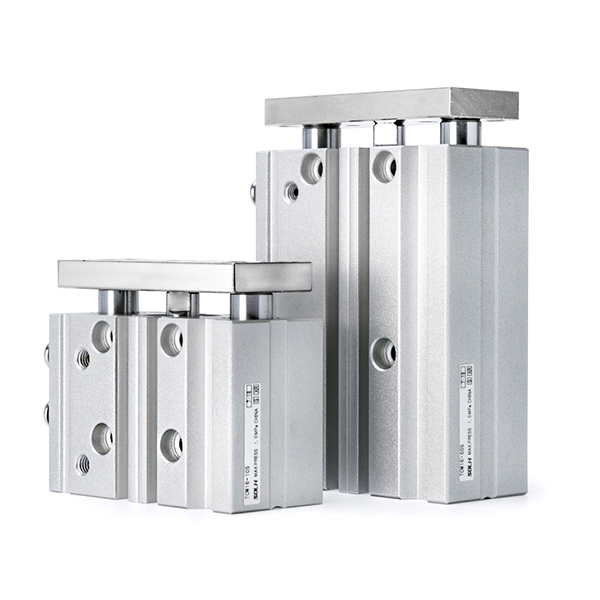

     SOLH TC -sarja on korkean suorituskyvyn kolmiakselinen ohjaustanko-sylinteri, jossa on integroitu kaksoisohjaintanko + keskimmäinen männänvarsirakenne. Erittäin korkea jäykkyys, erinomainen vääntymisenestokyky, vahva sivuttaiskuormituskestävyys ja tarkka paikannustarkkuus, tämä sarja kattaa täyden porausalueen φ6 mm:stä φ100 mm:iin, mukaan lukien kaksi ydinmallia: TCL-tarkkuuskuulalaakerityyppi ja TCM raskaan käytön liukulaakerityyppi. Sitä käytetään laajalti kompakteissa työntö-, nosto-, pysäytys- ja tarkoissa käännösasemissa, ja se toimii täydellisenä korvaavana SMC MGP -sarjan vakioautomaatiotilanteissa.

Tärkeimmät rakenteelliset edut

• Erittäin jäykkä kolmiakselinen rakenne: Varustettu kahdella erittäin lujalla teräksisellä ohjaustangolla ja yhdellä keskimmäisellä männänvarrella, integroitu kolmiakselinen rakenne tarjoaa yli kaksi kertaa tavallisiin sylintereihin verrattuna vääntökestävyyden ja sivuttaiskuormituksen. Se estää tehokkaasti taipumista ja siirtymistä, mukautuen epäkeskiseen kuormaan ja poikittaiseen törmäysolosuhteisiin erinomaisella vakaudella.

• Kaksoislaakerikokoonpanot täydellisiin skenaarioihin

￮ TCL (kuulalaakeri): Erittäin alhainen kitka, erittäin tasainen isku ja vakaa korkeataajuinen toiminta, ihanteellinen tarkkuusnostoon, nopeaan pyöräilyyn ja matalakitkaisiin liikevaatimuksiin.

￮ TCM (liukulaakeri): Messingiseoksesta valmistettu liukuholkki on erinomainen kulutuskestävyys, iskunkestävyys ja sivuttaiskuormituksen sieto, joka sopii täydellisesti raskaaseen kuormitukseen, pölyisiin ja jarruttaviin työolosuhteisiin.

• Integroitu ohut ja kompakti muotoilu: Käyttöyksikkö ja ohjausyksikkö ovat erittäin integroituja kokonaisasennustilan minimoimiseksi. Kaksi ilmanottoaukkoa ylä- ja sivupinnoilla tukevat joustavaa putkistojärjestelyä, joka mukautuu erilaisiin paikan päällä oleviin putkistojen suuntiin ja kompakteihin laiterakenteisiin.

• Erittäin tarkka toistuva paikannus: Tarkkuusasemointireiät on varattu pohjaan, takapäähän ja kiinnityslevyyn erittäin korkean toistuvan paikannustarkkuuden varmistamiseksi. Nelipuoliset magneettiset kytkimen urat tukevat monisuuntaista kytkimen asennusta, mikä mahdollistaa joustavan ja kattavan iskunasennon havaitsemisen.

• Premium-standardikokoonpano: Sisäänrakennettu magneettirengas (vakio S-magneetti), kaksipäätiset kumipuskurit ja öljytön huoltovapaa muotoilu, joka on puhtaan työpajan toiminnan standardien mukainen. Kaksitoiminen rakenne vakioiskulla 5 mm:stä 500 mm:iin kattaa lähes kaikki perinteiset automaation ajoiskut.

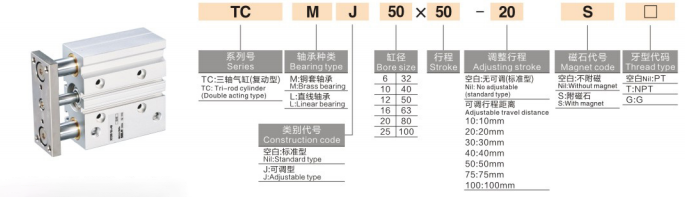

Täydelliset mallin nimeämissäännöt

Malliesimerkkejä: TCM20-50S | TCL16-30J-20S-T

Vakiotilauksen viiteesimerkit

• TCM25-75S: halkaisija 25 mm, isku 75 mm, liukulaakerityyppi sisäänrakennetulla magneetilla

• TCL20-50J-20S: 20 mm reikä, 50 mm vakioisku, 20 mm säädettävä isku, kuulalaakeroitu tarkkuustyyppi magneetilla

• TCM32-100S-T: 32 mm:n reikä, 100 mm:n iskunpituus, liukulaakerityyppinen korkean lämpötilan kestävyys

Normaalit tekniset ydinparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, 0,5 MPa nimellispaine)

1. Yleiset suorituskykyparametrit

• Toimintatila: Kaksitoiminen edestakainen liike

• Työpainealue: 0,1-1,0 MPa; Varoituspaine: 1,5 MPa

• Ympäristön lämpötila: -20 ℃ ~ 70 ℃ (jäätön perinteinen ympäristö); -20 ℃ ~ 120 ℃ (-T korkean lämpötilan versio)

• Männän toimintanopeus: 50 ~ 500 mm/s (φ6 ~ 63 pieni ja keskikokoinen reikä); 50-400 mm/s (φ80/100 iso reikä)

• Puskuritila: Tavallinen kaksipäätinen kumipuskuri; lisävarusteena saatava ilmatyynypuskuri voimakkaisiin tilanteisiin

• Voitelutila: Öljytön, huoltovapaa toiminta, sopii puhtaaseen teollisuusympäristöön

2. Teoreettiset työntövoimatiedot (@0,5 MPa, yksikkö: N)

3. Tuotteen painotiedot (50 mm:n isku, yksikkö: kg)

TCL vs TCM Core Selection -vertailu

Asennusmenetelmät ja tyypilliset käyttöskenaariot

1. Joustava Multi-Mount-rakenne

• Suora runkoasennus: Varatut ruuvinreiät pohjassa, sivuilla ja päätypinnoilla suoraa kiinnitystä varten ilman ylimääräisiä kiinnikkeitä, mikä mahdollistaa nopean kokoamisen ja purkamisen paikan päällä tapahtuvaa asennusta varten.

• Valinnaiset lisätarvikkeet: Laipan (F) ja jalkakannattimen (L) kiinnitystarvikkeita on saatavana, ja ne tukevat joustavaa vaaka- ja pystyasetelmaa sopeutuakseen erilaisiin laitteiden rakennesuunnitelmiin.

2. Teollisuuden ydinsovellukset

• Kuljetinlinjojen automaatio: Työkappaleen pysäytys, materiaalin nosto ja lavojen asettaminen; vahva iskunkestävyys ja anti-offset suorituskyky takaavat vakaan kuljetuksen ja rajoittavan toiminnan.

• 3C Electronic Precision Processing: piirilevyjen käsittely, liitinpuristusasemointi ja kevyt työkappaleen siirto; korkea pyörimisen estotarkkuus takaa nollapoikkeaman tarkan kokoonpanon ja käsittelyn.

• Pakkauskoneet: Materiaalin ohjauslevyn käyttö, siilon portin kytkentä ja lyhyen matkan materiaalin työntäminen; kompakti runko mukautuu täydellisesti hyvin integroituun pakkauslaitteiston layoutiin.

• Yleinen teollisuusautomaatio: Jig-nosto, osien irrotus ja epäkeskinen kuorman ajo; integroi sylinteri- ja ohjaustoiminnot korvaamaan perinteiset jaetun sylinterin + ohjaustangon yhdistelmät, mikä yksinkertaistaa laiterakennetta ja alentaa kustannuksia.

TC-sarjan vs SMC MGP-sarjan vaihtovertailu

Kolmen vaiheen pikavalintaopas

1. Poran koon valinta: Laske tarvittava työntövoima todellisen työkuorman mukaan; valitse porauksen koko teoreettisella työntövoimalla ≥ todellinen kuorma × 1,5, varaamalla 50 % turvamarginaalin ylikuormituksen välttämiseksi.

2. Laakerityypin valinta: Valitse TCL-kuulalaakeri tarkkaan paikannukseen ja korkeataajuisiin tasaisiin pyöräilyskenaarioihin; Valitse TCM-liukulaakeri raskaaseen kuormitukseen, pölyisiin ja iskunkestävään työskentelyolosuhteisiin.

3. Toiminnallisen kokoonpanon valinta

￮ Iskun hienosäätötarve: Valitse J-tyypin säädettävä isku (0–50 mm säädettävä alue)

￮ Paikantunnistuksen tarve: Valitse S-magneettikokoonpano + monisuuntaiset magneettikytkimet (asennettavissa neljälle puolelle)

￮ Korkean lämpötilan työympäristö: Valitse -T korkean lämpötilan kestävä vaihtoehto (-20 ℃ ~ 120 ℃)

Yhden lauseen yhteenveto

      SOLH TC -sarjan kolmiakselisessa ohjaustankosylinterissä on integroitu korkea jäykkyys, erittäin sivuttaiskuormituksen kestävyys ja erittäin tarkka pyörimisen estokyky, kaksoislaakerivaihtoehdot ja säädettävät iskunpituudet ja korkean lämpötilan valinnaiset toiminnot, jotka ovat kustannustehokkain suora korvaaja SMC MGP -sarjalle täysnäkymän automatisoituun nosto-, pysäytys- ja asentoautomatiikkaan.
