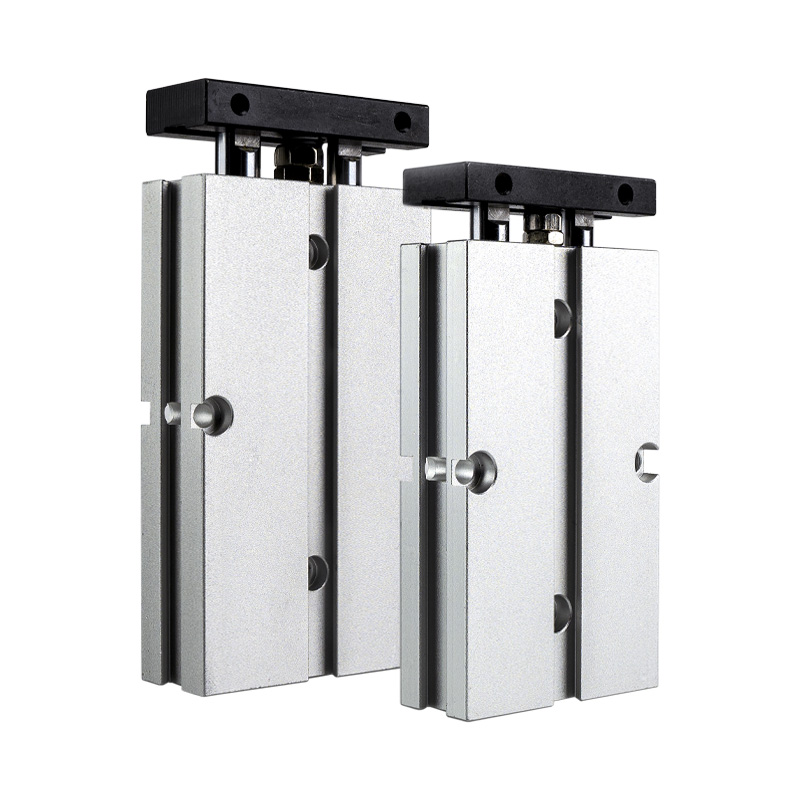

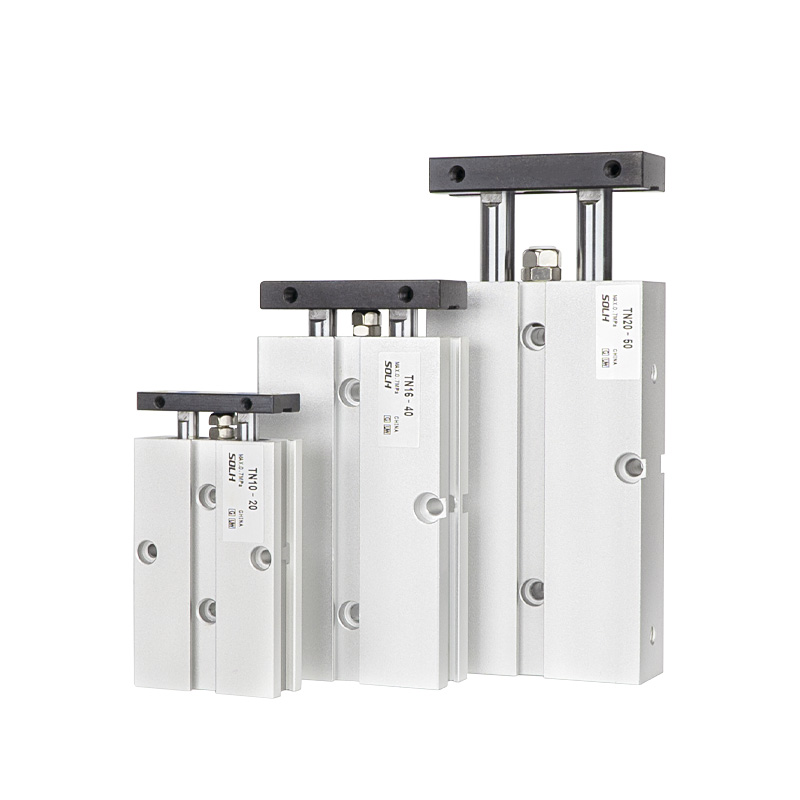

TN-sarjan kaksitankoinen sylinteri

TN-sarjan kaksoisakselisylinteri | Kompakti ja edullinen kaksinkertainen pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja ydinrakenne

     SOLH TN -sarja on kustannustehokas, kompakti kaksiakselinen sylinteri, jossa on yksimäntäinen kaksoisvarsirakenne ja liukulaakeriohjaus. Suunniteltu tilaa säästävään asennukseen ja monipuoliseen asennukseen, siinä on vakiona sisäänrakennetut magneettirenkaat ja säädettävä iskupuskuri. ±0,2°:n pyörimisenestotarkkuudella ja erinomaisella taipumisenestokyvyllä TN-sylinteriä käytetään laajalti kevyen kuorman automaatiossa, mukaan lukien tarkkuusasemointi, työkappaleen puristus, materiaalin estäminen ja lineaarinen siirto, mikä tarjoaa erinomaisen yleisyyden ja kustannusetuja tavallisille automatisoiduille asemille.

1. Keskeiset rakenteelliset edut

• Vakaa Twin Rod synkroninen toiminta: Hyväksyy yksimäntäisen ja kahden rinnakkaisen kovakromitangon kokoonpanon jatketulla liukuholkilla. Kaksitankoinen synkroninen rakenne vastustaa tehokkaasti vääntöä ja heilahtelua, mikä takaa luotettavan taipumisenestokyvyn ±0,2°:n kiertotoleranssilla kevyen kuorman ohjaustehtävissä.

• Säädettävä puskuri ja iskun hienosäätö: Varustettu edessä säädettävällä kumisella törmäyksenestotyynyllä tarkkaa iskun hienosäätöä ja pehmeää puskurointia varten; yhdistetty kiinteään takapuskuriin käyttöiskujen ja melun vähentämiseksi, mikä varmistaa vakaan edestakaisen liikkeen.

• Tilaa säästävä 3-puolinen asennus: Upotettu runkorakenne tukee joustavaa asennusta alhaalta, ylhäältä ja sivulta. Varatut sivuurat mahdollistavat suoran magneettikytkimen asennuksen ilman lisäkiinnikkeitä, mikä maksimoi laitteiden tilankäytön.

• Vakiomagneettinen kokoonpano: Sisäänrakennettu magneettirengas (S-liite) on vakiona kaikissa TN-sarjan malleissa, joista ei ole saatavana ei-magneettista versiota, mikä mahdollistaa kätevän iskun sijainnin havaitsemisen yleisissä automatisoiduissa sovelluksissa.

2. Perustuotteiden erottelu (avainvalinnan viite)

• TN vs TR-sarja: TN ottaa käyttöön yritysstandardin, jossa on pienempi koko, alhaisemmat kustannukset eikä φ6-reikävaihtoehtoa; TR noudattaa JIS teollisuusstandardia korkeammalla jäykkyydellä, raskaan kuormituksen kestävyydellä ja täydellisillä porauskooilla, mukaan lukien φ6.

• TN vs CXS / CXSJ -sarja: TN:ssä on yksimäntäinen rakenne, jossa on vakio yksi työntövoima, edullisempi ja tilaa säästävämpi; CXS:ssä ja CXSJ:ssä on kaksoismäntärakenne, jossa on kaksinkertainen työntövoima ja erinomainen nopea suorituskyky, mikä sopii raskaaseen kuormitukseen ja erittäin tarkkoihin skenaarioihin.

Alasarjan ydinluokitus (sauvatyyppi)

TN-sarja kattaa kaksi yleistä tankotyyppiä, jotka täyttävät yhden pään toiminnan ja kahdenväliset läpimenoliikkeen vaatimukset erilaisille kevyen kuormituksen automaatioasemille.

Täydelliset mallin nimeämissäännöt

Malliesimerkki: TN20×50S

1. Nimikoodin määritelmä

1. Sarjan koodi: TN (yksipäinen sauva) / TNW (kaksoispää)

2. Poran koko: 10 / 16 / 20 / 25 / 32mm (φ6-reikä ei saatavilla, eroaa TR-sarjasta)

3. Vakioisku: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (enimmäisisku: 200 mm)

4. Magneettisen renkaan kokoonpano: S (vakio sisäänrakennettu magneettirengas, pakollinen kokoonpano, ei ei-magneettista versiota)

5. Langan tyyppi: Oletus PT (Rc) lanka; valinnainen G-kierre (liite G) / NPT-kierre (liite T)

6. Magneettinen kytkin: Valinnainen CS1-J, CS1-G, D-M9B ja muut mallit, asennettu suoraan sivuille varattuihin uriin

Yleiset tekniset vakioparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, kuiva ilma)

• Toimintatila: Kaksitoiminen yksimäntäkäyttö

• Työpainealue: 0,15 ~ 1,0 MPa

• Todistuspaine: 1,5 MPa

• Ympäristön lämpötila: -20 ℃ ~ 70 ℃ (jäätön ympäristö)

• Toimintanopeus: 30-500mm/s

• Pyörimisen esto tarkkuus: ±0,2° (vakaa kevyen kuorman ohjaustarkkuus)

• Puskuritila: Edessä säädettävä kumitörmäyksenestotyyny + kiinteä kumipuskuri takana (ei ilmapuskurivaihtoehtoa)

• Putkiportin koko

￮ φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Asennusmenetelmä: Upotettu rungon asennus + 3-puolinen asennus (alhaalla / ylhäällä / sivulla), erittäin tilaa säästävä muotoilu

Teoreettiset työntövoima- ja jännitystiedot (@0,5 MPa, yksikkö: N)

Yksimäntäinen rakenne tavallisella yhden työntövoiman teholla, kustannustehokas tavanomaisissa kevyen kuormituksen skenaarioissa

Pikavalintaopas

1. Budjetti ja tilavalinta: Valitse TN-sarja erittäin pienikokoiseen tilaan ja edulliseen kevyeen kuormaan; Valitse TR-sarja JIS-standardin, raskaan kuormituksen ja φ6-porauksen vaatimuksia varten.

2. Työntövoiman ja suorituskyvyn valinta: Käytä CXS/CXSJ-kaksoismäntäsylintereitä kaksinkertaisen työntövoiman ja nopean poiminta-asenta-skenaarioissa; Valitse yksimäntäiset TN/TR-sylinterit, jos vakio yksityöntövoima täyttää työvaatimukset.

3. Tankotyypin valinta: Valitse tavallinen yksipäinen TN-tanko tavanomaiseen yksisuuntaiseen käyttöön; valitse TNW kaksinkertainen läpivientitanko kahdenvälistä asennusta ja kaksisuuntaista synkronista liikettä varten.

4. Magneettinen kokoonpano Huomautus: Kaikki TN-sarjan sylinterit on varustettu S-magneettirenkaalla vakiona (pakollinen kokoonpano), lisävalintaa ei tarvita.

Yhden lauseen yhteenveto
