VM1 (VM100) -sarjan mini 2/3-porttinen mekaaninen venttiili

Merkki: Richge Technologyn SOLH

 Tuotteen sijoittelu

     VM1 (VM100) -sarja on miniatyyri 2/3-porttinen mekaaninen iskuventtiili, joka on täysin vaihdettavissa alkuperäisiin SMC-malleihin. Siinä on luotettava tiivisterakenne, jossa on erittäin kompakti kevyt ääriviiva, laaja käyttöpainealue, joka kattaa tyhjiön ja positiivisen paineen, ja runsaasti vaihdettavia toimipäät. Käytetään laajasti laitteiden sijainnin havaitsemiseen, iskurajan tunnistukseen, manuaaliseen ryömintäkäyttöön ja pienten ilmapiirien kytkemiseen kompakteissa automatisoiduissa koneissa.

Tekniset ydintiedot (VM100 / VM1-sarja)

  1 Perusparametrit

     -- Piirityypit: 2-porttinen (NC / NO), 3-porttinen (N.C. / N.O.)

     -- Rakenne: Suoravaikutteinen lautastyyppi, jolla on tiukka tiivistyskyky

     -- Käytettävissä oleva neste: paineilma, inertti kaasu

     -- Käyttöpainealue: -100 kPa ~ 1,0 MPa (tyhjiöyhteensopiva)

     -- Ympäristön ja keskilämpötila: -5 ~ +60 ℃ (ei sisäistä jäätä)

     -- Portin kierrekoot: M5, Rc1/8 (NPT1/8 & G1/8 valinnainen)

     -- Virtauskapasiteetti: Cv=0,11, tehollinen poikkipinta-ala 2,5 mm²

     -- Nettopaino: Sivuportti 60 g, pohjaportti 67 g (erittäin kevyt)

     -- Putkiston asetteluvaihtoehdot: Sivuportti, pohjaportti

     -- Voiteluvaatimus: Voiteluton toiminta

  2. Kokonaismitat

     -- Sivuporttimalli: 11 × 36 × 16 mm

     -- Pohjaporttimalli: 11 × 28 × 25 mm

 Piirin määritelmä ja toimintalogiikka (3-porttinen / 2-porttinen)

   1. 3-porttinen tyyppi (VM13x, suosituin) · Portti 1 (P): ilmansyöttö

     -- Portti 2(A): Ohjauslähtö

     -- Portti 3(R): Poistoaukko

     -- Normaalisti suljettu NC: Ei aktivoitu → P katkaistu A:sta, A kytkettynä R:hen

     -- Normaalisti auki NO: Ei aktivoitu → P kytketty A:een, A katkaistu R:stä

   2. 2-porttinen tyyppi (VM12x)

     -- Portti 1(P): Nesteen syöttö

     -- Portti 2(A): Ohjauslähtö

     -- Normaalisti suljettu logiikka: Ilmakanava avautuu painettaessa, katkeaa vapauttamisen jälkeen

Täysi valikoima vaihdettavia toimilaitepäitä

 1. Perussuora mäntätyyppi

     -- VM130 / VM120: Vakio 4,8 mm:n iskun mäntä

     -- VM130U / VM120U: Lyhyt 2,5 mm iskun mäntä

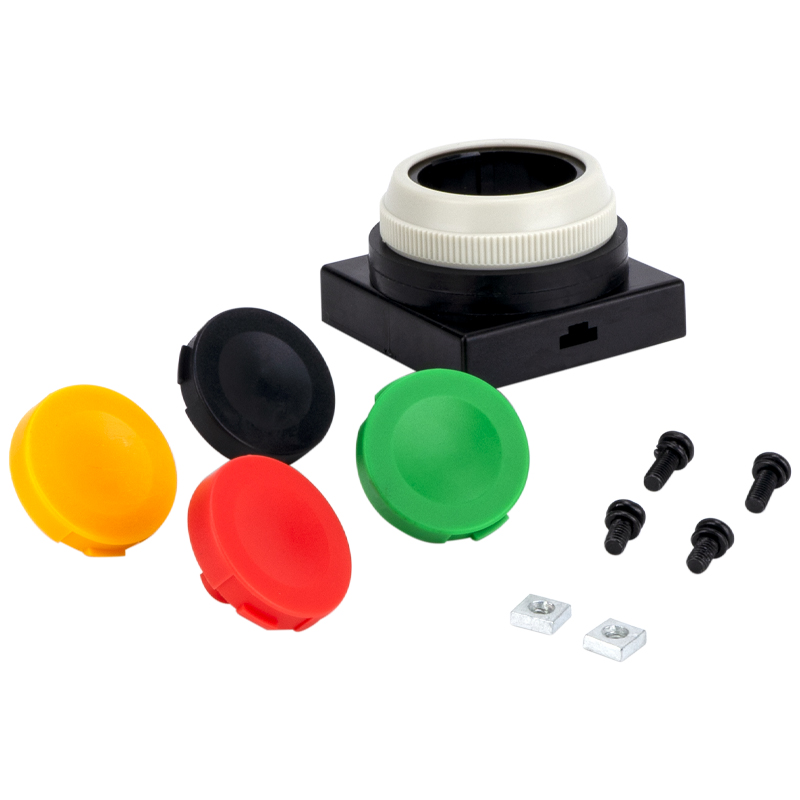

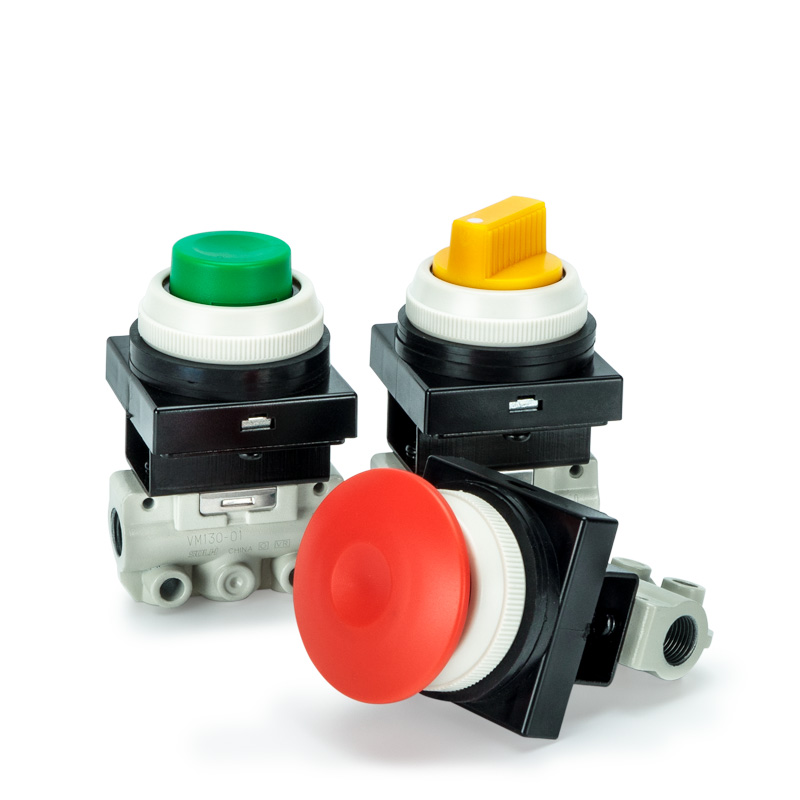

 2. Painiketyyppi (manuaalinen rullaus)

     -- VM132 / VM122: Tasainen vakiopainike

     -- VM132Y / VM122Y: Keltainen sienipää hätäpysäykseen ja hyvälle näkyvyydelle

     -- VM132G / VM122G: Vihreä merkkivalopainike

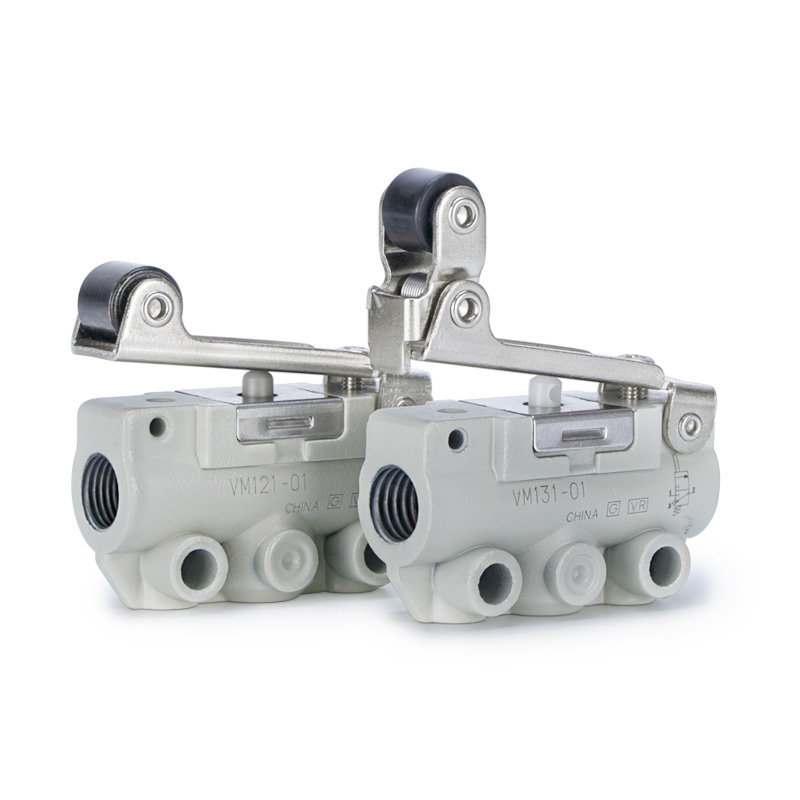

  3. Rullavivun tyyppi (iskun ja rajan tunnistus)

     -- VM131 / VM121: Vakiosuora rullavipu

     -- VM131U / VM121U: Lyhytmatkarullan vipu

     -- VM133 / VM123: Yksisuuntainen palautumista estävä rullan vipu

  4. Valinnaiset lisätoimilaitteet

     Saranavipu, vaihtovipu, lukittava kiertonuppi ja enemmän räätälöityjä laukaisupäitä

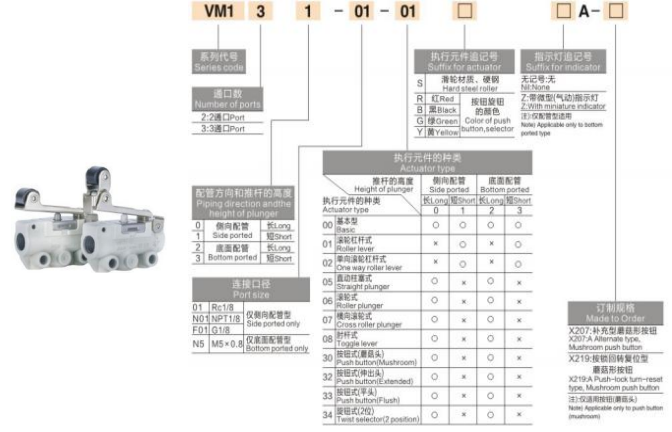

 Mallikoodin selitys

  1.  (Esimerkki: VM131-01-01A)

     -- VM131: 3-porttinen piiri + rullavivun toimilaite

     -- 01: Portin kierteen koodi (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Sivuportin asettelu (02 = alaportin asettelu)

     -- Suffiksikoodi: A=standardi; Y = keltainen sieni; G = vihreä painike; U = lyhyt veto

  2. Yleiset vakiomallit

     -- VM131-01-01A: 3-porttinen rullavipu, Rc1/8, sivuportti (yleisimmin käytetty)

     -- VM132-M5-00A: 3-porttinen litteä painike, M5-kierre, pohjaportti

     -- VM130U-01-N01Y: 3-porttinen lyhyt mäntä, NPT1/8, keltainen sienihätäpää

Tuotteen ydinedut

     -- Erittäin pieni ja erittäin kevyt: Vain 60 g ja 11 mm kapea leveys, täydellinen koneen sisäiseen upotukseen ja tiheään paneelien pinoamiseen

     -- Laaja yleispainealue: Yhteensopiva täyden alipaineen kanssa 1,0 MPa positiiviseen paineeseen asti monikäyttöiseen piirien ohjaukseen

     -- Kestävä tiivisterakenne: Erinomainen ilmatiiviys, pitkä käyttöikä ja vahva pölynkestävyys

     -- Joustava putkisto ja asennus: sivu-/alaporttivaihtoehdot, sivukiinnitys, pohjaasennus, valinnainen kannatinjalka (VM1-B)

     -- Voiteluton rakenne: alhaiset huoltokustannukset ja puhdas ilmasilmukan toiminta

     -- Täydellinen toimilaitevalikoima: Sopii manuaaliseen juoksuun, iskurajaan, turvahätäpysäytystilaan ja kaikkiin mekaanisen liipaisimen toimintaskenaarioihin

Tyypilliset sovellusskenaariot

     -- Koneen iskun rajakytkimet: Sylinterin täyden iskun asennon takaisinkytkentätunnistus

     -- Manuaalinen juoksu ja laitteiden käyttöönotto: Paneelin painonapin manuaaliset testiilmapiirit

     -- Turvalukitus ja hätäpysäytyssilmukat: Keltainen sienipään toimilaite koneen turvallisuuden takaamiseksi

     -- Mini jigit ja kiinnitystarvikkeet: Kiinnitä / irrota pneumaattinen kytkin

     -- Tyhjiön ohjauspiirit: Vakaa kytkentä alle -100 kPa alipainetilassa

     -- Yleiset automaatiolaitteet: Mekaaniset laukaisuilmasignaalit ja asennon takaisinkytkentäpiirit

Yhden lauseen yhteenveto

     Pienikokoisessa SOLH VM1 -mekaanisessa iskuventtiilissä on ultrakevyt 60 g:n kompakti runko, luotettava tiiviste, täysi alipaine ~ 1,0 MPa toiminta-alue, kaksipuoleinen/pohjaporttiasetelma ja täydelliset vaihdettavat toimilaitteet, jotka toimivat ensisijaisena mekaanisena laukaisuilman ohjausventtiilinä kaikille pienille automatisoiduille laitteille.
