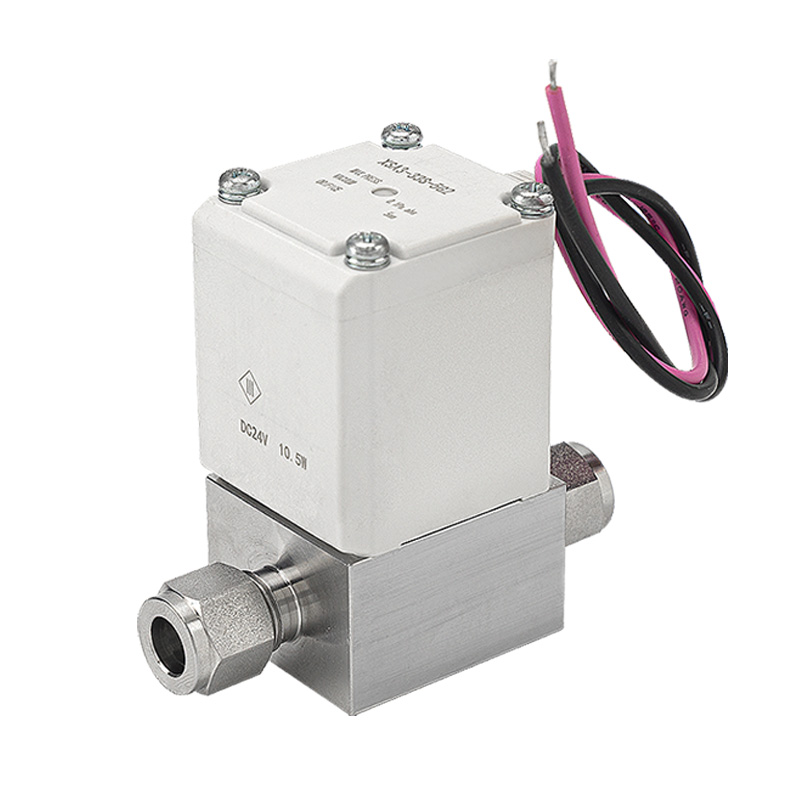

XSA-sarjan normaalisti suljettu korkeatyhjiö-solenoidiventtiili

Merkki:Richge Technologyn SOLH

1. Tuotteen sijoittelu

     SOLH XSA -sarja on normaalisti suljettu solenoidiventtiili, joka on erityisesti suunniteltu erittäin suurille tyhjiöpiireille. Se toteuttaa ilman ja inertin kaasun tarkan on-off-ohjauksen. Siinä on äärimmäisen korkea alipainetoleranssi, erittäin pieni vuoto, puhdas kontaminaatiota estävä rakenne ja nopea vastenopeus, ja se toimii ydintyhjiökomponenttina tarkkuusprosessilaitteissa, mukaan lukien puolijohteet, aurinkopaneelit, LCD-näytöt, lääketieteen ja elintarviketeollisuuden koneet.

2. Tärkeimmät ominaisuudet

- Ultra High Vacuum -yhteensopivuus

     Pienin käyttöpaine saavuttaa 1 × 10⁻⁶ Pa, mikä täyttää täysin ultrakorkeat tyhjiöprosessistandardit takaamaan vakaan tyhjiön pysymisen ja tyhjiöjärjestelmien nopean pumppaustehokkuuden.

-- Erinomainen tiivis tiivistys ja erittäin alhainen vuoto

     Sisäinen vuoto ≤ 1,3×10⁻⁹ Pa·m³/s; ulkoinen vuoto ≤ 1,3×10⁻¹¹ Pa·m³/s. Kaksinkertainen alhainen vuotokyky stabiloi järjestelmän alipaineasteen ja eliminoi vaaralliset kaasun poistumisriskit työympäristöissä.

-- Puhdas vähän hiukkasia optimoitu rakenne

     Venttiilin rungon sisään integroitu sisäinen jousi vähentää liikkuvien komponenttien kitkaa ja hiukkasten muodostumista, mikä sopii täydellisesti tuotantolinjoille tiukkojen puhdastilavaatimusten kanssa.

- Alhainen virrankulutus ja kevyt ääriviiva

     Kelan virrankulutus pienempi jopa 25 % verrattuna aikaisempiin sukupolviin; kokonaispainon leikkaus enintään 18 % (vähintään 0,41 kg). Energiaa säästävä muotoilu mahdollistaa kompaktin integroinnin tarkkuuslaitteiden runkoon.

-- Useita yhteysvaihtoehtoja

     Saatavilla on kaksi yleistä liitäntämallia: kasvotiivisteliittimet, 1/4" & 3/8" holkkipuristusliittimet ja sisäiset Rc/NPT-kierteet, jotka ovat yhteensopivat useiden standardien tyhjiöputkistojen kanssa.

-- Laaja jännitealue ja monipuoliset sähköliittimet

     Kattaa valtavirran jännitteet mukaan lukien DC24V, AC110V / AC220V. Useat johdotusmuodot, kuten pikaliittimet, DIN-liittimet ja putkiläpiviennit, sopivat kaikkiin yleisiin automaattisiin ohjausjärjestelmiin.

-- Vakaa ja turvallinen teollisuussertifikaatti

     Kela palonestoaine luokka UL94V-0; sertifioitu RoHS-, CE-, CAT.ES140-7B-standardien mukaisesti, soveltuu pitkäaikaiseen ja jatkuvaan teollisuuskäyttöön.

3. Täydellinen teknisten eritelmien taulukko

4. Tyypilliset sovellusskenaariot

      --Puolijohteiden valmistus: Prosessikammion kaasuruiskutus ja tyhjiöputken päälle-pois-ohjaus

     -- PV- ja LCD-tuotantolinjat: Ultrakorkeat tyhjiökammion pumppaus- ja paineenpitosilmukat

     -- Lääketieteelliset laitteet: Tyhjiösterilointivälineet ja analyyttiset laboratoriotyhjiöpiirit

     -- Elintarviketeollisuus: Tyhjiöpakkaus- ja tyhjiökuivauskoneet

     -- Tieteelliset tutkimuslaboratoriot: ultrakorkean tyhjiön kokeelliset laitteet ja hiukkasfysiikan testauslaitteet

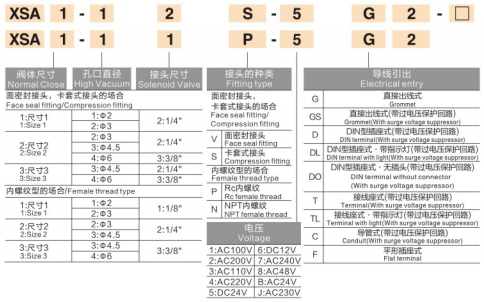

5. Malliesimerkit ja valintaohjeet

5.1: Tyypilliset mallikoodit:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Tärkeimmät valintapisteet

      -- Vahvista tyhjiötason vaatimus: vaaditaanko 1×10⁻⁶ Pa (abs) erittäin korkeaa alipainetehoa

      -- Valitse putkiliitäntätyyppi: Pintatiiviste, holkkiliitos tai Rc/NPT-sisäkierre

      - Sovita kelan jännite ja sähköliitin: DC24V tai AC-sarja; pikapistoke / DIN / putkijohdotus

      -- Vahvista portin koko: 1/4", 3/8" järjestelmän virtaustarpeen tyydyttämiseksi

Yhden lauseen yhteenveto

     SOLH XSA normaalisti suljettu korkeatyhjiö-solenoidiventtiili tukee 1×10⁻⁶ Pa ultrakorkeaa tyhjiötoimintaa, jossa on erittäin pieni vuoto, puhdas vähähiukkasinen sisärakenne ja useita vaihdettavia liitäntöjä, jotka toimivat luotettavana kytkentäkomponenttina kaikissa tarkkuustyhjiöteollisuuden prosesseissa.
