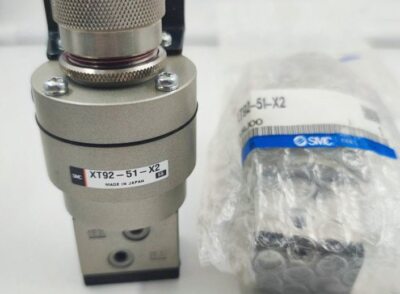

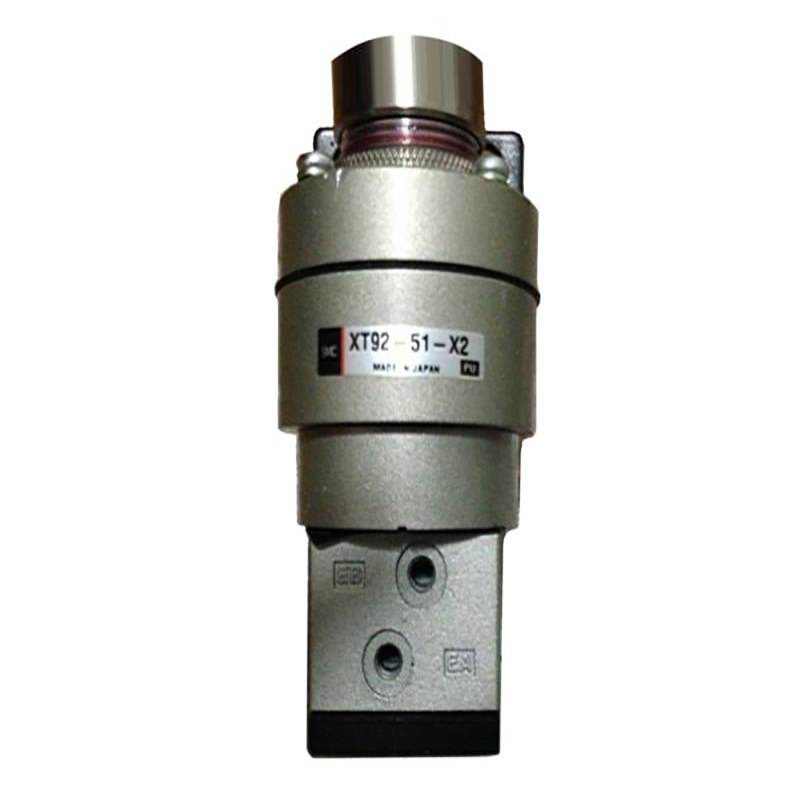

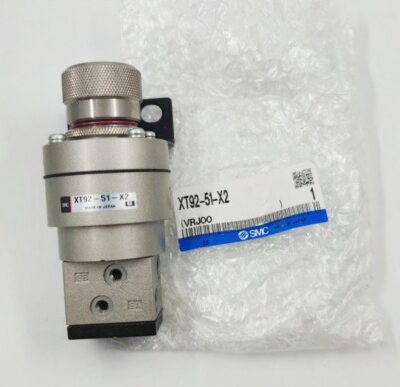

XT92-51-X2 Tarkkuuspaineentunnistusventtiili

Merkki:Richge Technologyn SOLH

Tuotteen yleiskatsaus

     XT92-51-X2 on UTC-räätälöity erikoisventtiili SOLH Richge -tuotemerkillä. Se eroaa perustavanlaatuisesti tavallisista tarkkuuspainesäätimistä ja toimii erillisenä kaksoispaineen tunnistusventtiilinä matalapaineturvallisuutta ja pneumaattista signaalinvaihtoa varten. Tämä mukautettu yksikkö on kehitetty painekynnyksen liipaisuun ja kaksisignaaliseen lukituksen ohjaukseen automatisoiduissa turvapiireissä.

1. Tekniset ydintiedot (täysin SMC-yhteensopiva)

     -- Malli: XT92-51-X2 mukautettu erikoisversio

     --Rakenteen tyyppi: Suoratoiminen paineentunnistus, kaksoispaineventtiili

     --Portin kierre: Rc1/8, yhteensopiva M5-putkiliittimien kanssa

     --Soveltuva väliaine: Puhdista paineilma

     --Säädettävä kytkentäpainealue: 0,1 ~ 0,5 MPa

     -- Suurin käyttöpaine: 0,8 MPa

     --Painepaine: 1,2 MPa

     -- Käyttöympäristön lämpötila: -5 ℃ ~ +60 ℃

     --Nettopaino: n. 300 g

     --Ydintoiminnot: paineen kynnyksen tunnistus, matalapaineen turvalukitus, kahden ilmapiirin signaalin kytkentä

2. 3/2-Way Logic Port Layout

     --P: Pääilman tuloaukko

     --A / B: Kaksi itsenäistä kytkentälähtöporttia

     --R: Pakokaasuportti sisäänrakennetulla äänenvaimentimella

     -- Yläsäätönuppi: Asettaa mukautetun paineen liipaisukynnyksen (esim. 0,4 MPa)

     -- Asennusvaihtoehdot: Telineasennus tai paneeliasennus

3. Toimintaperiaate

     Kun järjestelmän paine ylittää esiasetetun kynnysarvon: Ilma virtaa portista P porttiin A, kun taas portti B yhdistyy poistoputkeen R. Kun järjestelmän paine laskee esiasetetun kynnyksen alapuolelle: Ilma virtaa portista P porttiin B, kun taas portti A yhdistyy poistoputkeen R. Venttiili toteuttaa automaattisen ilmareitin vaihdon kiinteällä painekynnysarvolla turvalukitus- ja pneumaattisen logiikan ohjaussignaalin suorittamiseksi.

4. Suorituskyvyn vertailu: XT92-51-X2 VS ARP / IR-tarkkuussäätimet

5. Tyypilliset sovellusskenaariot

     Matalapaineturvalukitus: Kytkee laitteet automaattisesti turvalliseen valmiustilaan, kun ilmanpaine laskee alle esiasetetun arvon. Kaksoisilmansyöttö automaattinen kytkentä: Vaihtaa valmiustilaan, kun pääputkiston paine epäonnistuu Koneen paineluvan lukitus: Rajoittaa laitteiden käynnistystä, kunnes ilmanpaine saavuttaa kelvollisen kynnysarvon Integroitu pneumaattinen logiikkayksikkö: Korvaa yhdistetyn paineilmaventtiilin kokoonpanon ja yksinkertaistaa paineilmakytkintä.

Yhden lauseen yhteenveto

     Mukautettu SOLH XT92-51-X2 paineentunnistusventtiili suorittaa matalapainesuojauksen ja kiinteän kynnyksen ilmareitin vaihdon; se on erityinen pneumaattinen logiikkakomponentti turvalukituspiireihin, eikä sitä voida käyttää jatkuvaan tarkkaan paineensäätöön.
