3A-sarjan 3/2-tie pneumaattinen ohjausventtiili | Ulkoinen ilmakäyttöinen suuntaventtiili

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja ydinliitäntätoiminto

     SOLH 3A -sarja on valtavirtaa3/2-tie ulkoinen ilmakäyttöinen suuntasäätöventtiili noudattamalla Airtacin standarditietoja. Se toimii puhtaasti ilmasignaalilla sähkömagneettisen kelan sijaan, ja se on erikoistunut yksitoimisten sylintereiden teleskooppisen liikkeen ja paineenpidätysohjaukseen. Se toteuttaa turvallisen ja vakaan ilmanoton, asennon pitämisen ja poiston pneumaattisen logiikan, ja se toimii ydinturvallisuuden ohjauskomponenttina ei-sähköisissä pneumaattisissa järjestelmissä, räjähdyssuojatuissa ympäristöissä ja vikaturvallisissa laitteissa.

  1.1 Normaali 3-porttinen rajapinta

     • P Portti: Pääilman tuloaukko paineilman syöttöä varten

     • Portti: Toimiva lähtöportti, kytketty suoraan yksitoimisiin sylintereihin

     • R Portti: Poistoaukko paineenpoistoon ja nopeaan palautukseen

  1.2 Toimintalogiikka ja rakenneominaisuudet

     • Yksi pneumaattinen ohjaus (3A110/210/310/410): Ilmasignaali peruutusta varten, automaattinen jousen palautus signaalin katkaisun jälkeen, vikasietoinen palautusrakenne.

     • Kaksinkertainen pneumaattinen ohjaus (3A120/220/320/420): Vaihtoehtoinen kaksoisilmasignaalin ohjaus, säilyttää nykyisen asennon ilman katkaisun jälkeen muistin lukitustoiminnolla.

     • Ydinrakenne: Erittäin tarkka puolatyyppinen rakenne, ulkoinen pneumaattinen käyttö, kestävä alumiiniseosrunko, normaali voitelematon toiminta (erikoisvoitelu saatavilla äärimmäisiin työolosuhteisiin).

2. Standardimallien koodaussäännöt ja yleiset mallit

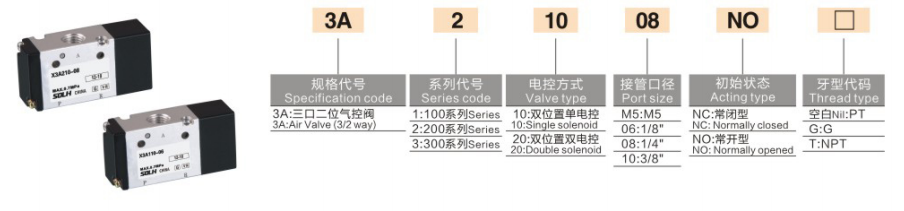

  1. Koodauslogiikka: 3A [Sarjan koko] [Ohjaustyyppi] - [Portin koko]

  2. Yleiset mallispesifikaatiot ja sovellusskenaariot

3. Tekniset ydinparametrit

4. Tuotteen tärkeimmät edut

     • Puhdas pneumaattinen räjähdyssuojattu muotoilu: Ei sisällä sähköisiä osia, täysin mukautuva pölyisiin, kosteisiin ja syttyviin räjähdysalttiisiin ympäristöihin. Se varmistaa automaattisen nollauksen ja laitteiden turvallisuuden, kun ilmalähde tai virta katkeaa, erittäin korkealla toimintavarmuudella.

     • Kaksoisohjaustilan mukautuvuus: Yksittäinen pneumaattinen ohjaus turvalliseen nollaukseen ja paineen pitämiseen; kaksinkertainen pneumaattinen ohjaus ilman katkaisuasennon muistiin ja pitkäaikaiseen lukitukseen, joka kattaa kaiken perinteisen yksitoimisen sylinterin ohjauslogiikan.

     • Tehokas tiivistysteho: Tarkka puolarakenne erityisellä pintakäsittelyprosessilla, matala käynnistyspaine, erinomainen ilmatiiviys, vakaa kytkentä ja pitkä käyttöikä.

     • Joustava ja tilaa säästävä asennus: Tukee mielivaltaista monikulmaista asennusta. Sitä voidaan käyttää itsenäisesti tai integroituna jakotukin pohjaan modulaaristen venttiiliryhmien muodostamiseksi, mikä säästää tehokkaasti laitteiden asennustilaa.

5. Tyypilliset sovellusskenaariot

     • Yksitoiminen sylinteriohjaus: Toteuttaa teleskooppiset toiminnot, kuten nostamisen, kiristyksen ja kääntämisen, sylinterin työntyessä ulos ilmanottoaukolla ja vetäytyen sisään jousen nollauksella.

     • Laitteiden turvalukitusjärjestelmä: Nollaa automaattisesti ja vapauttaa paineen, kun ilmalähde vioittuu tai laite sammuu, välttäen mekaanisen tukkeutumisen ja varmistaen tuotannon turvallisuuden.

     • Pitkäaikaiset paineenpitotyöasemat: Kaksinkertainen pneumaattinen ohjaustila säilyttää sylinterin kiinteän asennon ilman jatkuvaa ilmansyöttöä, soveltuu pitkäaikaisiin kiinnitys- ja asemointiprosesseihin.

Yhden lauseen yhteenveto

     SOLH 3A -sarja on tavallinen 3/2-tie ulkoinen pneumaattinen ohjausventtiili, jossa on yksi-/kaksoisilmasäätötila, tarkkuuskelan tiivistys ja alumiiniseosrunko. Se on ensisijainen ydinkomponentti yksitoimisten pneumaattisten sylintereiden turvalliseen peruutukseen ja paineen pitämiseen.
