4F-sarjan 5/2-tie jalkapoljinventtiili | Suoratoiminen täysalumiininen pneumaattinen jalkaventtiili

Tuotemerkki: SOLH by Richge Technology | Täysin yhteensopiva vaihto AirTAC 4F -sarjan jalkaventtiiliin

1. Tuotteen yleiskatsaus

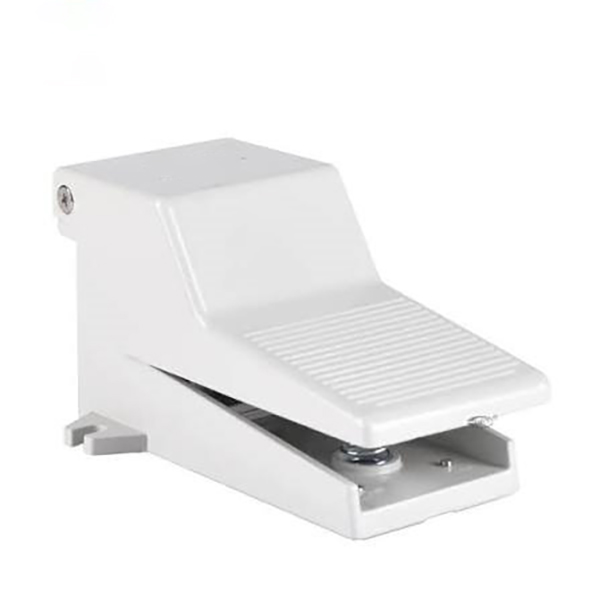

     SOLH 4F -sarja on ammattilainen5/2-tie pneumaattinen jalkapolkimen suuntaventtiili täysin yhteensopiva ja vaihdettavissa koko AirTAC 4F -sarjan kanssa. Täysin painevalettu alumiiniseosrunko ja paksunnettu luistamaton jalkapoljin, jossa on suoratoiminen jousipalautusrakenne, on erityisesti suunniteltukaksitoiminen sylinteri eteen ja taakse ohjaus. Täysi sarja kattaa neljä konfiguroitavaa tyyppiä: vakio itsepalautus, L mekaaninen itselukittuva, G-turvasuojakansi ja LG-lukitus + suoja -integraatio. Se voi korvata manuaalisesti solenoidiventtiilit laitteiden käynnistys-pysäytys- ja suuntakytkentöissä, joita käytetään laajalti työkalujen kiinnikkeissä, leimaamisessa, niittauksessa ja teollisuuden pneumaattisissa ohjausskenaarioissa.

  1.1 Core 5/2 Way Air Circuit Logic

     • Lentosataman määritelmä: P (pääilman sisääntulo), A/B (kaksi työskentelyaukkoa), R1/R2 (kaksi itsenäistä poistoaukkoa)

     • Normaali tila (pedaali vapautettu): P liitetään B:hen ilmansyöttöä varten; A liitetään R1:een pakokaasua varten, sylinteri vetäytyy sisään ja nollautuu

     • Toimintatila (poljin painettuna): P liitetään A:han ilmansyöttöä varten; B liitetään R2:een pakokaasua varten, sylinteri ulottuu ja toimii

     • Ei-L vakiotyyppi: Välitön jousipalautuksen palautus jalan vapauttamisen jälkeen juoksun ajoittaista ohjausta varten

     • L Lukitustyyppi: Paina kerran lukitaksesi asennon ja ylläpitääksesi ilmanpainetta; paina uudelleen avataksesi lukituksen ja nollataksesi paineenpoiston

2. Mallin koodaussäännöt ja jälkiliitteen määritelmä

     Koodauksen logiikka: 4F210 - [Portin koko] + [Toiminnon pääte] - [Säikeen tyyppi]

  2.1 Perusmalli ja portin koko

     • 4F210: Yleiskäyttöinen 5/2-tie jalkaventtiilin perusrunko

     • 06: G1/8 (PT1/8) kierreportti

     • 08: G1/4 (PT1/4) yleinen valtavirran erittely

 2.2 Ydinfunktion jälkiliitteen valintaopas

  2.3 Lankatyypin pääte

     • Tyhjä: PT kartiokierre (vakiooletus)

     • G: Brittiläinen standardi G rinnakkaiskierre

     • T: NPT American standardi kartiokierre

  Malli esimerkki: 4F210-08 | G1/4 vakio itsepalautuva jalkaventtiili; 4F210-08LG | G1/4 itselukittuva jalkaventtiili turvasuojakuorella

3. Tekniset ydinparametrit

4. Valinnan erottelu: 4F 5/2-tie vs 3F 3/2-tie jalkaventtiili

5. Rakenteelliset ydinedut

     • Kaksoisriippumaton pakokaasurakenne: Varustettu kahdella erillisellä pakoreiällä varmistaakseen tasaisen pakokaasun sylinterin peruutuksen aikana, nopean toimintavasteen ja vakaan toiminnan ilman viivettä.

     • Luistamaton Heavy Duty -pedaali: Rullakuvioitu polkimen pinta lisää kitkaa tehokkaasti, estää liukastumisen suuren kuormituksen aikana ja parantaa toiminnan vakautta.

     • Vakaa itsenäinen lukitusmekanismi: Itsenäinen snap-fit-lukitusrakenne varmistaa tukevan asennon ja kevyen lukituksen. Huomautus: Ei sovellu ultrakorkeiden taajuuksien jatkuvaan iskukäyttöön.

     • Valinnainen turvasuoja: Mukautettu muovinen pölytiivis suojus estää tehokkaasti putoavien työkappaleiden tai henkilökohtaisten kosketusten aiheuttaman tahattoman peruutuksen, mikä parantaa paikan päällä tapahtuvaa käyttöturvallisuutta.

     • Täysin alumiininen kestävä rakenne: Integroitu painevalettu alumiiniseosrunko tarjoaa korkean kovuuden, iskunkestävyyden ja pitkän käyttöiän vaativiin teollisuusympäristöihin.

6. Tyypilliset sovellusskenaariot

     • Kaksitoiminen sylinteri käsisäätöinen: Ilmanlähde → 4F-jalkaventtiili → kaksitoiminen sylinteri. Itse palautuva tyyppi toteuttaa laajentamisen painettaessa ja sisäänvetämisen vapauttamisen yhteydessä; lukitustyyppi ylläpitää kiristyspainetta pitkäaikaista sijoittelua varten.

     • Teollisuuden käsittelylaitteiden ohjaus: Ammattimainen jalkakäyttöinen suunnanvaihto leimauskoneille, niittauskoneille ja hiomakoneille, vapauttaen kädet tehokkaaseen käsittelyyn.

     • Laitteiden virheenkorjaus paikan päällä: Vaihda solenoidiventtiilit tilapäisesti manuaalisiin jalkaventtiileihin pneumaattisen piirin virheenkorjausta varten, mikä on kätevä laitteiden koekäyttöön ja parametrien kalibrointiin.

Yhden lauseen yhteenveto

     SOLH 4F -sarja on täysalumiininen 5/2-suuntainen suoratoiminen jalkapoljinventtiili, jossa on itsestään palautuva, itselukittuva ja väärinkäytösten esto. Siinä on kaksoispikapoisto, suuri virtaus ja täysi AirTAC-yhteensopivuus, ja se on standardi teollisuuden jalkaohjausventtiili kaksitoimiseen sylinterin eteen-/taaksekytkentään ja mekaaniseen prosessointiin pneumaattiseen ohjaukseen.
