4H-sarjan 5/2- ja 5/3-tie manuaalinen vipuventtiili | Käsikäyttöinen suuntasäätöventtiili

Tuotemerkki: SOLH by Richge Technology | 5/2 5/3-tie käsivipu pneumaattinen venttiili manuaaliseen virheenkorjaukseen ja turvapysäykseen

1. Tuotteen yleiskatsaus ja ydinrakenne

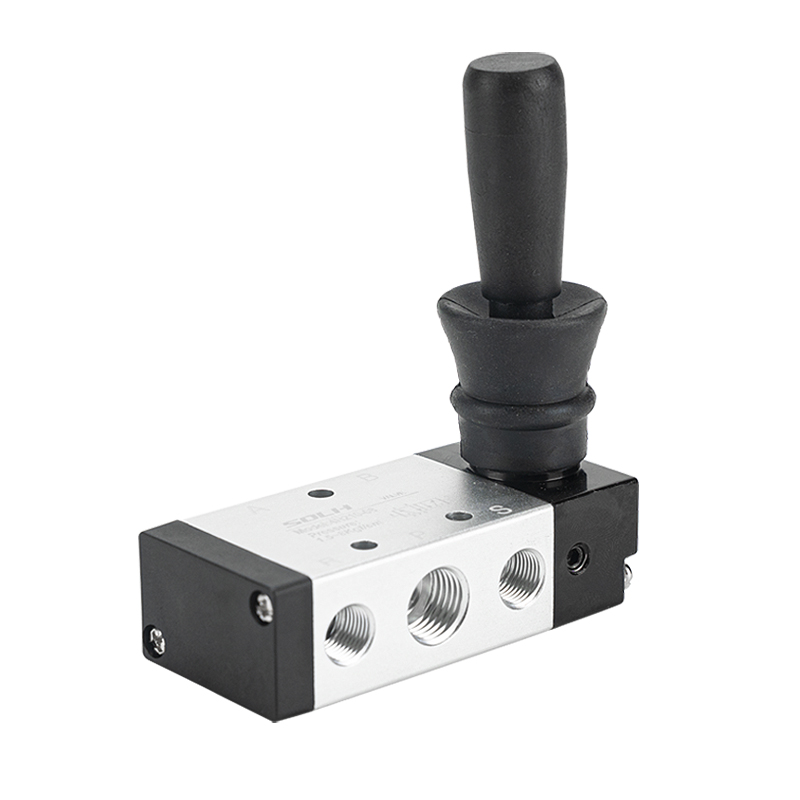

     SOLH 4H -sarja on AirTAC-standardi5/2-tie ja 5/3-tie manuaalinen vipusuuntainen ohjausventtiili, joka tunnetaan myös nimellä käsikäyttöinen luistiventtiili. Se kytkee pneumaattiset piirit puhtaasti manuaalisella vipukäytöllä ilman sähköisiä tai pneumaattisia ohjaussignaaleja. Sitä käytetään laajasti laitteiden manuaaliseen virheenkorjaukseen, hätäpysäytyspysäykseen ja sylinterin ryömintäohjaukseen, ja siinä on tarkka kelarakenne ja kestävä alumiiniseosrunko, jossa on kaksi asentotilaa jousen nollauksella ja teräspallon lukituksella. Täysin vaihdettavissa 4V solenoidiventtiileillä ja 4A pneumaattisilla venttiileillä, se on yleinen manuaalinen ohjauskomponentti tavallisiin pneumaattisiin järjestelmiin.

  1.1 Normaali 5-porttinen rajapinta

     • P Portti: Pääpaineilman tuloaukko

     • A/B-työportit: Kaksi lähtöporttia kaksitoimisten sylintereiden liittämiseen pidennys- ja sisäänvetoiskujen ohjaamiseksi

     • R/S pakokaasuportit: Paineenalennuspoistoaukot, yhteensopivat normaalin äänenvaimentimen kanssa melun vähentämiseksi

     • Ajotila: Suora manuaalinen viputoiminto

     • Rakenteellinen ominaisuus: Erittäin tarkka kelatyyppi, erittäin luja alumiiniseosrunko, jousipalautus / teräspallon asentorakenne vakaaseen toimintaan

2. 5/2-tie manuaalinen vipuventtiili (kaksiasentoinen)

  2.1 Jousi manuaalinen palautustyyppi (4H210/310/410)

     • Toimintaperiaate: Vaihda ilmapiiri kääntämällä vipua; vipu palautuu automaattisesti jousivoimalla käsien vapauttamisen jälkeen.

     • Ydinominaisuudet: Välitön palautus käsivapautuksella, erinomainen toimintahäiriöiden esto ja korkea käyttöturvallisuus.

     • Tyypillinen malli: 4H210-08 (G1/4-portti, 5/2-tie jousipalautus manuaaliventtiili)

  2.2 Manuaalinen lukitustyyppi (4H210L/310L)

     • Toimintaperiaate: Varustettu vivun itselukittuvalla rakenteella. Venttiili pysyy käänteisessä asennossa vaihtamisen jälkeen ja vaatii manuaalisen nollauksen palatakseen.

     • Ydinominaisuudet: Vakaa asento ja pitkäaikainen asennon pito, joka estää tehokkaasti tahattoman kosketuksen ja väärinkäytön, sopii pitkäaikaisiin työolosuhteisiin.

     • Tyypillinen malli: 4H210L-08 (G1/4-portti, 5/2-tielukitus manuaaliventtiili)

3. 5/3-tie manuaalinen vipuventtiili (kolmiasentoinen)

  4H230/330/430-sarjan 5/3-tie manuaaliset venttiilit ottavat käyttöön kaksoisvakaa teräspallon sijoittelumallin, joissa on kolme ammattimaista keskiasentotoimintoa edistyneiden pneumaattisten ohjausvaatimusten täyttämiseksi.

     • Suljettu keskus (C-tyyppi): Täysin kiinni keskiasennossa. Toteuttaa sylinterilukituksen, paineenpidon ja putoamisen eston ripustetuille ja pystyasemille.Tyypillinen malli: 4H230C-08

     • Pakokaasukeskus (E-tyyppi): A/B-työportit kommunikoivat keskiasennossa olevien pakoporttien kanssa. Järjestelmä vapauttaa paineen täysin mahdollistaen sylinterin vapaan kellumisen, manuaalisen laitteiden virheenkorjauksen ja turvasuojauksen.Tyypillinen malli: 4H230E-08

     • Painekeskus (P-tyyppi): P-ilmanotto on yhteydessä A/B-portteihin keskiasennossa ja muuntaa kaksitoimisen sylinterin yksitoimiseksi ulostuloksi synkronista kiinnitystä ja voimatasapainon hallintaa varten.Tyypillinen malli: 4H230P-08

4. Standardimallien koodaussäännöt ja yleiset mallit

 1. Koodauslogiikka: 4H [kokokoodi] [toimintokoodi] - [portin koko]

  2. Yleiset yleiset mallit

     • 4H210-08: 5/2-tie jousen palautus, G1/4-portti yleiskäsikäyttöinen venttiili

     • 4H210L-08: 5/2-suuntainen itselukittuva pitkäaikainen asennonpitotyyppi

     • 4H230C-08: 5/3-suuntainen suljettu keskiosa, sylinterin paineenpito- ja lukitusmalli

     • 4H310-10: 5/2-tie jousen palautus, G3/8 suuren virtauksen käsisäätöventtiili

5. Yleiset tekniset ydinparametrit

6. Tuotteen tärkeimmät edut

     • Puhdas manuaalinen räjähdyssuojattu turvallisuussuorituskyky: Sähkökomponentteja ja virtalähdettä ei tarvita, nolla kipinäriskiä. Soveltuu täydellisesti laitteiden virheenkorjaukseen, hätäpysäytystoimintoihin ja manuaaliseen ohjaukseen syttyvissä, räjähdysherkissä ja pölyisissä ympäristöissä.

     • Kaksi paikannustilaa täydellisiin skenaarioihin: Jousipalautustyyppi välittömään turvanpalautukseen ja väärinkäytösten estämiseen; lukitustyyppi pitkäaikaiseen vakaaseen asennon säilyttämiseen, kattaa lyhytaikaiset lenkkeily- ja pitkäaikaiset työolosuhteet.

     • Monipuoliset kolmiasentoiset keskitoiminnot: Varustettu kolmella keskimmäisellä C/E/P-tilalla sylinterin lukituksen ja paineen pitämisen, järjestelmän turvapaineen alennuksen ja synkronisen puristustasapainon säädön toteuttamiseksi.

     • Joustava ja universaali asennus: Tukee paneeli- ja alustaasennusta monikulmaisella kiinteällä asennuksella. Täysin yleiskäyttöinen ja vaihdettavissa 4V sähkösäätöventtiileillä ja 4A pneumaattisilla säätöventtiileillä asennusmitoissa.

     • Vakaa ja kestävä toiminta: Tarkka kelan sovitus ja teräspallon sijoittelurakenne takaavat selkeän käsituntuman, terävän peruutuksen, alhaisen kitkan ja pitkän käyttöiän.

7. Tyypilliset sovellusskenaariot

     • Kaksitoimisten sylintereiden manuaalinen virheenkorjaus, ryömintäkäyttö ja huoltoturvallisuus

     • Turvaovien lukitus ja hätäpysäytyspaineilmapiirit, manuaalinen ohjaus räjähdyssuojatuille alueille

     • Manuaalinen suunnanvaihto ei-voimalaitteille ja automatisoiduille tuotantolinjoille

     • 4V sähkömagneettisten venttiilien ja 4A pneumaattisten venttiilien vaihto ja virheenkorjaus paikan päällä sähköisten/pneumaattisten/manuaalisten ohjaustilojen joustavaa vaihtoa varten

Yhden lauseen yhteenveto

     SOLH 4H -sarja on universaali 5/2- ja 5/3-tie manuaalinen vipuventtiili, jossa on nollaus/lukitus kaksoisasento ja C/E/P kolme keskitoimintoa. Siinä on puhdas manuaalinen turvatoiminto ja täydellinen vaihdettavuus 4V/4A, se on vakiokäsikäyttöinen venttiili pneumaattisen järjestelmän manuaaliseen virheenkorjaukseen ja turvahätäpysäytysohjaukseen.
