4V-sarjan 5/2- ja 5/3-tie pneumaattinen solenoidiventtiili | Ohjausohjausventtiili

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja ydinrakenne

     SOLH 4V -sarja on yleisinpilottiohjattu pneumaattinen suuntasäätöventtiili teollisuusautomaatiota varten, peittäminen5/2-suuntainen (5-porttinen 2-asentoinen) ja5/3-suuntainen (5-porttinen 3-asentoinen) kokoonpanot. Se on suunniteltu erityisesti kaksitoimisten sylintereiden teleskooppiliikettä, välipysäytys- ja paineenpitoohjausta varten, siinä on kelatyyppinen rakenne ja sisäinen ohjauskäyttö. Vakiona elektronisena pneumaattisena ohjauskomponenttina sitä käytetään laajalti automatisoiduissa koneissa, pakkauslaitteissa, käsittelyjiggeissä ja pneumaattisissa voimansiirtojärjestelmissä, joilla on vakaa suorituskyky ja monipuoliset toiminnot.

  1.1 Viiden portin vakioliitäntä

     • P Portti: Pääilman sisääntulo, kytketty ilmansyöttölähteeseen

     • A/B-työportit: Lähtöportit, jotka on liitetty kahteen kaksitoimisten sylinterien kammioon laajentamisen ja sisäänvedon ohjaamiseksi

     • R/S pakokaasuportit: Paineenalennuspoistoaukot, jotka on yleensä varustettu äänenvaimentimilla melun vähentämiseksi ja tasaiseksi tuuletukseksi

  1.2 Rakenteelliset ominaisuudet

     • Venttiilin ydinrakenne: Erittäin tarkka liukupylvään kelarakenne, alhainen kitka ja herkkä kytkentä

     • Ajotila: Sisäinen ohjausmoottori, alhainen virrankulutus ja vakaa peruutuskyky

     • Sovellettava objekti: Täyden valikoiman sovitus kaksitoimisille pneumaattisille sylintereille

2. 5/2-tieventtiili – Peruutusohjaus

     5/2-tierakenne on 4V-sarjan valtavirran perusmalli, joka on jaettu yksittäissähköohjaukseen ja kaksoissähköiseen ohjaustyyppeihin, jotka mukautuvat erilaisiin pneumaattisiin logiikka- ja turvallisuusohjausvaatimuksiin.

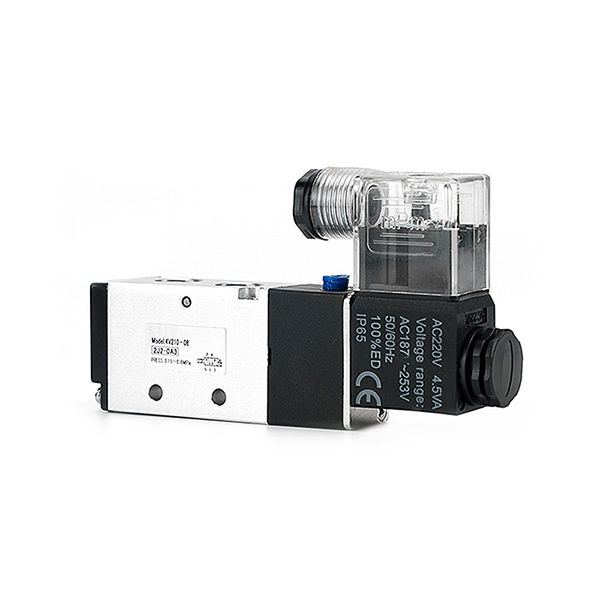

  2.1 Yksi sähköinen ohjaus (4V110/210/310/410)

     • Toimintaperiaate: Varustettu yhdellä sähkömagneettisella kelalla ja palautusjousella. Venttiili kääntyy, kun virta kytketään päälle, ja nollautuu automaattisesti jousivoimalla, kun virta katkaistaan.

     • Ydinominaisuudet: Virransyötön nollausrakenne, jossa vikaturvallinen suorituskyky, yksinkertainen rakenne ja kustannustehokas.

     • Tyypilliset sovellukset: Tavallinen sylinterin edestakaisliike, hätäpysäytysmekanismi, yksinkertainen kiinnitys- ja asettelulaitteisto.

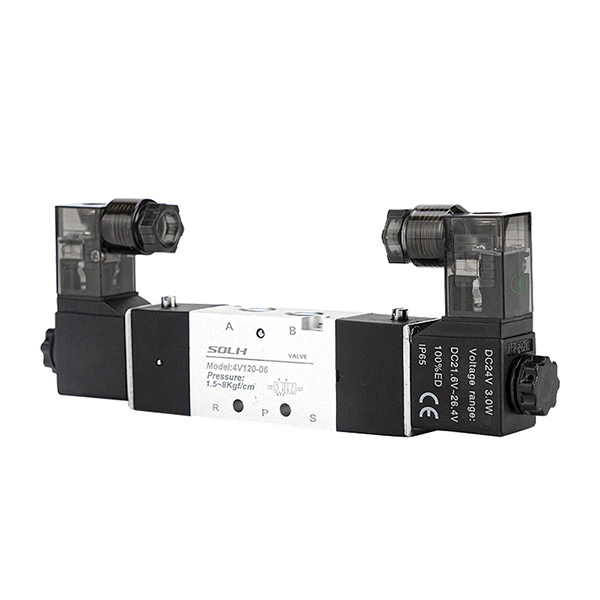

  2.2 Double Electric Control (4V120/220/320/420)

     • Toimintaperiaate: Kaksi kelaa vaihtoehtoiseen ohjaukseen ilman palautusjousta. Venttiili säilyttää nykyisen asennossaan virran katkaisun jälkeenmuistin säilytystoiminto.

     • Ydinominaisuudet: Korkea paikannustarkkuus, energiansäästö (virrankulutus vain peruutettaessa), vakaa sammutusasennon pito.

     • Tyypilliset sovellukset: Tarkka aseman paikannus, iskun välipysäytys, pitkäaikainen paineenpito ja kiinteän asennon lukitusskenaariot.

3. 5/3-tieventtiili – keskiasennon tarkkuussäätö

     5/3-suuntainen kolmiasentoinen rakenne lisää neutraalin välitilan kaksiasentoisen suunnanvaihdon perusteella ja toteuttaa kolme keskeistä välitoimintoa edistyneiden pneumaattisten ohjausvaatimusten täyttämiseksi (soveltuvat mallit: 4V130/230/330/430).

  3.1 Suljettu keskus (C-tyyppi)

     Toiminto: Kaikki portit täysin kiinni väliasennossa. Toteuttaa sylinterin lukituksen ja paineenpidon, tukevan jousituksen pysäyttimen ja putoamisen eston.

     Skenaario: Jig-lukitus, pystysuora sylinteri pudotuksenesto, väliasento kiinteä pysäytin.

  3.2 Pakokaasukeskus (E-tyyppi)

     Toiminto: A/B-työportit kommunikoivat pakoporttien kanssa väliasennossa. Järjestelmä vapauttaa paineen ja sylinteri kelluu vapaasti.

     Skenaario: Laitteen turvapaineen alennus, manuaalinen vetäminen ja virheenkorjaus, mekaaninen palautussuoja.

  3.3 Painekeskus (P-tyyppi)

     Toiminto: P-ilmanotto kommunikoi molempien A/B-porttien kanssa väliasennossa ja muuntaa kaksitoimisen sylinterin yksitoimiseksi ulostuloksi.

     Skenaario: Synkroninen kiinnitys, kaksisuuntainen paineen ylläpito, erityinen voimatasapainon säätö.

4. Mallin koodaussäännöt ja yleiset tekniset tiedot

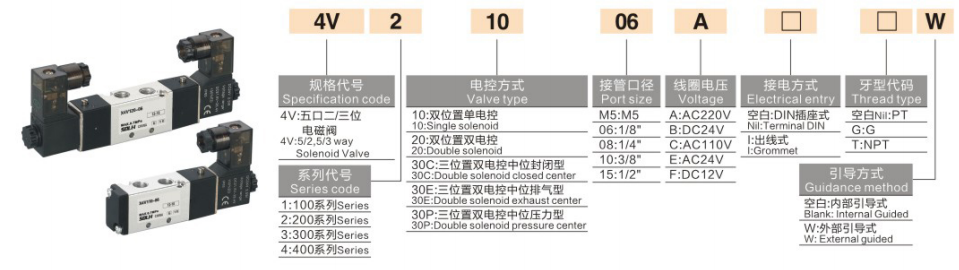

  1. Koodauslogiikka: 4V [kokokoodi] [ohjaus/keskitoimintokoodi] - [portin koko]

  2. Tyypilliset yleiset mallit

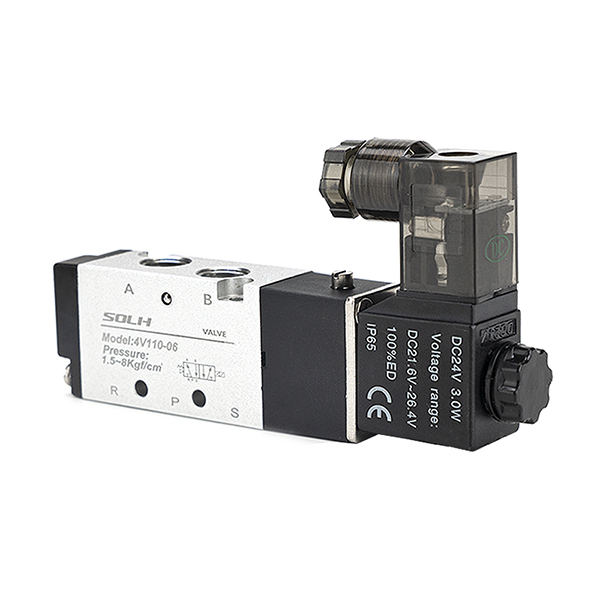

     • 4V210-08: G1/4-portti, yksi sähköinen ohjaus, 5/2-suuntainen (yleisin vakiomalli)

     • 4V220-08: G1/4-portti, kaksoissähköohjaus, 5/2-suuntainen (virrankatkaisumuistipaikannus)

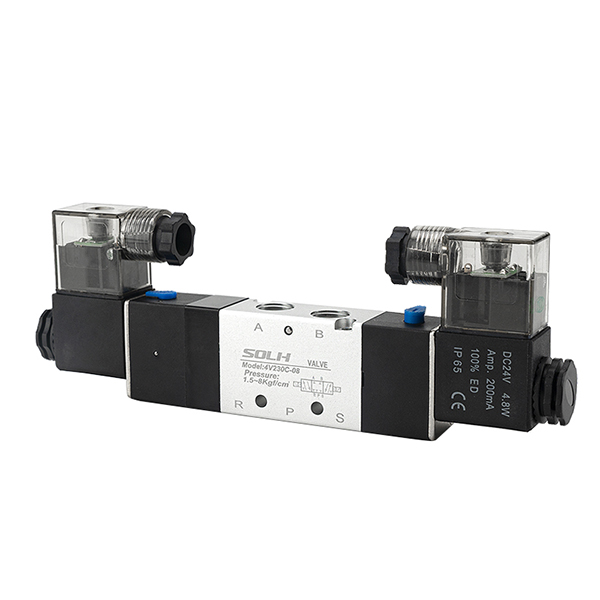

     • 4V230C-08: G1/4-portti, 5/3-suuntainen suljettu keskiosa (sylinterin lukitus ja paineenpito)

     • 4V310-10: G3/8-portti, yksi sähköinen ohjaus, 5/2-tie (suuren virtauksen pääpiirin ohjaus)

5. Tekniset ydinparametrit

6. Ammattilaisten valintaohjeet

  6.1 5/2-suuntainen kaksiasentoinen valinta

     • Yksi sähköinen ohjaus: Etusija tavanomaisissa edestakaisissa liiketoiminnoissa ja turva-nollausskenaarioissa, joissa on automaattinen virrankatkaisun palautus ja vikaturvallinen toiminta.

     • Kaksinkertainen sähköinen ohjaus: Etusija paikannusasemille, välipysähdys- ja pitkän aikavälin pitoskenaarioille, joissa on sammutusmuisti ja tarkka paikannus.

  6.2 5/3-suuntainen kolmiasentoinen valinta

     • Tyyppi C (suljettu keskus): Sylinterin välilukitus, jousituksen pito ja putoamisen esto.

     • Tyyppi E (pakokaasukeskus): Laitteiden turvapaineen poisto, vapaasti kelluva ja manuaalinen virheenkorjausskenaariot.

     • Tyyppi P (painekeskus): Synkroniseen kiinnitykseen, kaksisuuntaiseen paineen stabilointiin ja erityiseen pneumaattiseen tasapainonhallintaan.

Yhden lauseen yhteenveto

     SOLH 4V -sarja kattaa 5/2- ja 5/3-tieohjatut pneumaattiset venttiilit, joissa on yksi-/kaksoissähköinen ohjaus ja kolme välitoimintoa, ja ne ovat ensisijainen vakiokomponentti kaksitoimisten sylintereiden pneumaattisessa suunnassa, asennossa, paineenpidossa ja turvaohjauksessa.
