5V-sarjan solenoidiventtiili | 5/2- ja 5/3-tie korkeataajuinen pienitehoinen pneumaattinen ohjausventtiili

Tuotemerkki: SOLH by Richge Technology | Täysin yhteensopiva AirTAC 5V -sarjan huippuluokan solenoidiventtiilin vaihto

1. Tuotteen yleiskatsaus

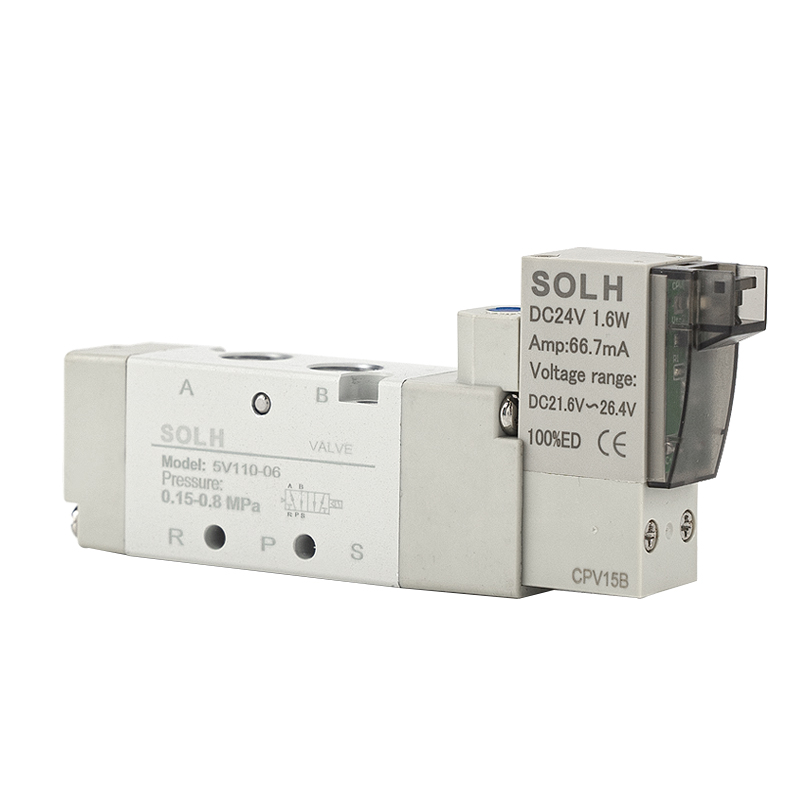

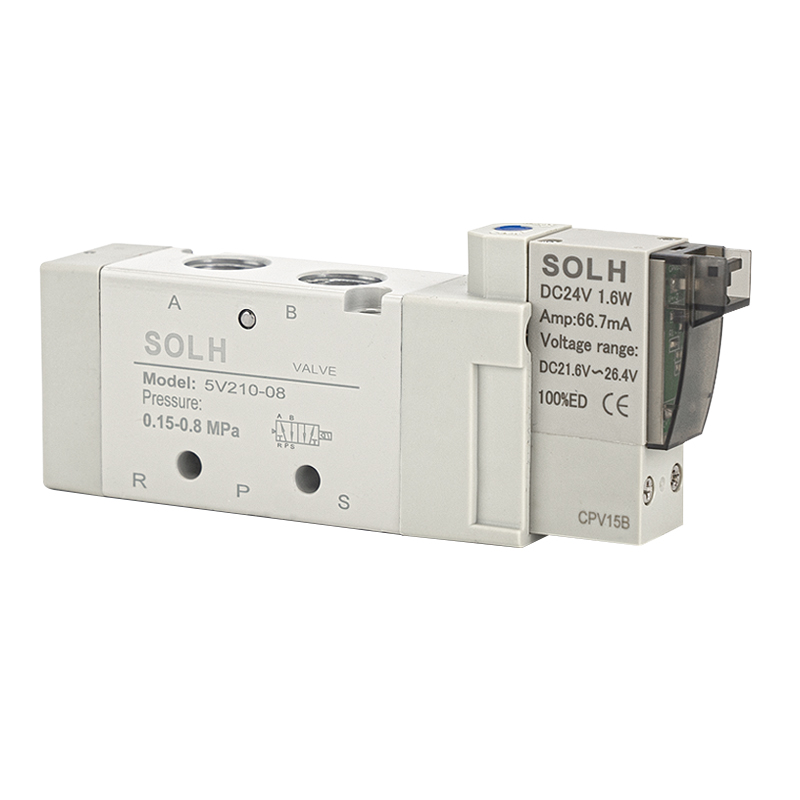

     SOLH 5V -sarja on huippuluokan 5-porttinen pneumaattinen suunnattu solenoidiventtiili, joka on täysin vaihdettavissa alkuperäisen AirTAC 5V -sarjan kanssa. Se kattaa5/2-suuntainen kaksiasentoinen ja5/3-suuntainen kolmiasentoinen toiminnalliset tyypit. Edistyksellinen kelan liukurakenne, jossa on vähän virtaa säästävä käämi, on erittäin pitkä käyttöikä, vakaa korkeataajuinen kytkentä ja alhainen vika. Sisäisen pilottipoistorakenteen ja IP65-suojausluokan ansiosta se on ystävällinen puhdistaa työympäristöt, kuten elektroniikka, ruoka ja sairaanhoito. Ammattimaisesti käytetty kaksitoimisten sylintereiden edestakaiseen ohjaukseen, se on ensisijainen ydinsäätöventtiili korkeatasoisille automatisoiduille pneumaattisille järjestelmille.

  1.1 Ydinportin ja toiminnon määritelmä

     • 5-porttinen kokoonpano: P (pääilman sisääntulo), A/B (kaksi työskentelyaukkoa), R/S (kaksi itsenäistä poistoporttia)

     • 5/2-suuntainen kaksiasento: Yksisuuntainen peruutustoiminto, täydentää sylinterin pidennyksen ja sisäänvetämisen syklin hallinnan

     • 5/3-suuntainen kolmiasento: Varustettu keskimmäisellä vapaalla, tukevalla sylinterin pysäytyksellä, paineen ylläpitämisellä ja täydellä pakokaasun palautustoiminnolla

     • Ydinsovellus: Erikoistunut kaikkien kaksitoimisten pneumaattisten sylintereiden täysitahtiseen edestakaisen toiminnan ohjaukseen

2. Ydintuoteluokitus ja toiminnallinen logiikka

  2.1 5/2-tie kaksipistemagneettiventtiili

     • Yksi sähköinen ohjaus (5V110/210/310): Sähköistetty suunnanvaihtoon, virrankatkaisu, automaattinen jousipalautus, sopii tavanomaiseen edestakaisin juoksuohjaukseen

     • Double Electric Control (5V120/220/320): Sähköistetty peruutustoiminnon suorittamiseen, virrankatkaisutilan muisti ja itsepito, sopii pitkäaikaisiin asennon lukitustyöolosuhteisiin

  2,2 5/3-tie kolmipistemagneettiventtiili (kaksoissähköohjaus)

     Kolme valinnaista keskusneutraalia toimintoa erilaisten paikan päällä tapahtuvien prosessivaatimusten täyttämiseksi:

     • 30C (keski kiinni): Keskiasento P-portti kiinni, A/B-portit kommunikoivat R/S-pakoputken kanssa, mikä toteuttaa sylinterin pysäytyksen ja paineen pysymisen missä tahansa iskuasennossa

     • 30E (keskipakokaasu): Keskiasento P-portti kiinni, A/B-kaksoisportit täysin tyhjä, sylinteri palautuu nopeasti ilman jäännöspainetta

     • 30P (keskipaineen pito): Keskiasento P-portti kommunikoi A/B-porttien kanssa, R/S-pakoputket kiinni, ylläpitävät järjestelmän putkiston paineen vakaana

3. Yleisimmät mallit, kaliiperi ja virtausparametrit

4. Tekniset ydinparametrit

5. Mallin koodauksen nopea tulkinta

     Otetaan 5V210-08 DC24V vakioesimerkkinä

     • 5V: Sarjakoodi 5-porttiselle 2/3-asentoiselle pneumaattiselle solenoidiventtiilille

     • 2: 200-sarjan erittely, joka vastaa G1/8 & G1/4 valtavirran kaliiperia

     • 10: Yksi sähköinen ohjaus 2-asentoinen tyyppi;20 = kaksinkertainen sähköinen ohjaustyyppi;30C/E/P = 3-asentoinen keskustoiminnallinen tyyppi

     • 08: Liitäntäkaliiperi G1/4;06 = G1/8;M5 = mikro M5 kierre

     • DC24V: Nimellisjännite;B tarkoittaa DC24V,A tarkoittaa AC220V, saatavilla useita jännitevaihtoehtoja

6. Tuotteen tärkeimmät edut

     • Pienitehoinen ja erittäin pitkä käyttöikä: 0,9 W vähän virtaa säästävä käämi vähentää pitkän aikavälin virrankulutusta. Erittäin tarkka kelan tiivistysrakenne, jolla on pieni kitkavastus, tukee yli 30 miljoonaa vakaata kytkentäjaksoa ja minimoi myöhemmän huoltotiheyden.

     • Erittäin nopea korkean taajuuden vaste: Optimoitu sisäinen ilmakanavarakenne saavuttaa kytkentävasteajan 0,05 sekunnissa, mukautuen täydellisesti automatisoitujen tuotantolinjojen korkeataajuisiin syklisiin toimintoihin.

     • Puhtaan ympäristön mukautuvuus: Sisäänrakennettu keskitetty sisäinen pilottipakokaasurakenne välttää ulkoisen öljyn ja kaasun ylivuotosaasteet ja täyttää täysin elektroniikka-, elintarvike- ja lääketeollisuuden pölyttömän ja puhtaan tuotannon standardit.

     • Vahva integrointi ja kätevä virheenkorjaus: Tue jakotukin venttiilipankin integroitua asennusta laitetilan säästämiseksi. Varustettu manuaalisella painikkeella venttiilin rungossa, mikä helpottaa yhden venttiilin virheenkorjausta ja laitteiden koekäyttöä.

     • Vakaa ja säänkestävä suorituskyky: Laaja lämpötilan sopeutumisalue ja IP65 pöly- ja vesitiivis luokka, vakaa toiminta monimutkaisissa sisä- ja ulkoteollisuuden teollisuusympäristöissä.

7. Tyypilliset sovellusskenaariot

     • Kaksitoiminen sylinteri edestakaisin ohjaus: Käytetään laajalti automaattiseen käsittelyyn, materiaalin työntämiseen, kiinnikkeiden kiinnittämiseen, pyörivään asentoon ja muihin pneumaattisiin edestakaisin liikkuviin toimiin.

     • Korkeatasoiset automatisoidut tuotantolinjat: Sovelletaan autojen hitsauslinjoihin, pakkausten sulkemiseen ja leikkaamiseen, elektroniseen pinta-asennukseen, ruoan täyttöön ja muihin tarkkuusautomaatiolaitteisiin.

     • Korkeataajuiset ja puhtaat työolosuhteet: Suositeltu venttiilityyppi teollisiin skenaarioihin, joissa vaaditaan toistuvaa peruuttamista, nollasaastetta ja pitkäaikaista vakaata jatkuvaa toimintaa.

8. Valintaero: 5V-sarja vs 4V-sarjan solenoidiventtiili

Yhden lauseen yhteenveto

     SOLH 5V -sarja on huippuluokan 5/2- ja 5/3-tie pneumaattinen solenoidiventtiili, jolla on alhainen virrankulutus, erittäin pitkä käyttöikä ja nopea korkean taajuuden kytkentä. Puhdas sisäinen pakoputki ja IP65-vesitiivis ja pölytiivis rakenne, se on optimaalinen ydinsäätöventtiili kaksitoimisille sylintereille ja korkeatasoisille puhtaille automatisoiduille pneumaattisille järjestelmille, ja se on täysin yhteensopiva alkuperäisen AirTAC 5V -sarjan kanssa.
