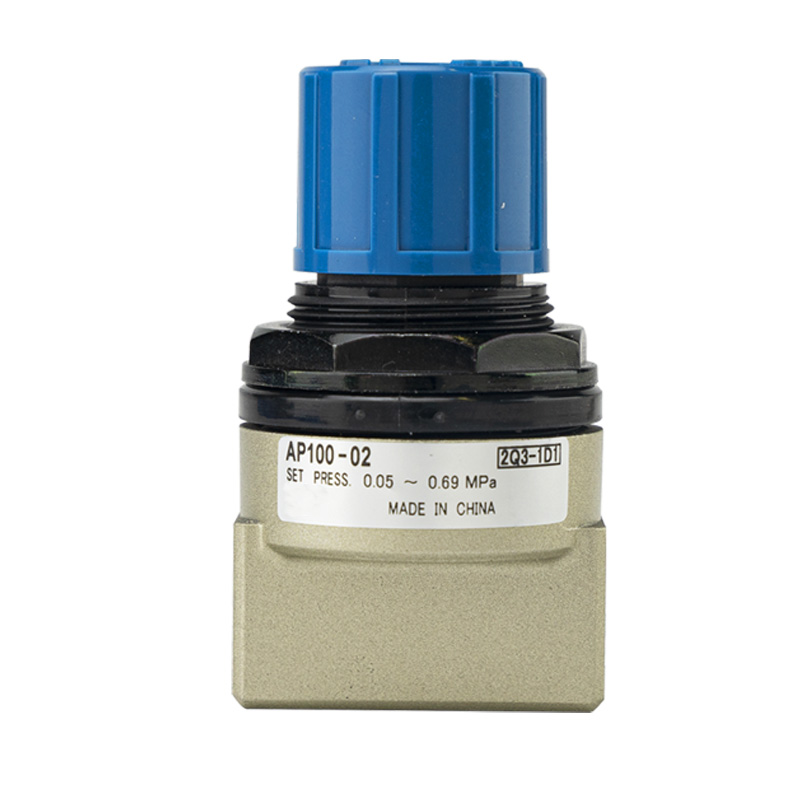

AP100-sarjan kompakti paineenalennusventtiili

Merkki:Richge Technologyn SOLH (睿其格科技)

Tuotteen sijoittelu

     AP100-sarja on suoratoiminen jousikompakti varoventtiili miniatyyri pneumaattisiin piireihin. Se poistaa automaattisesti ylimääräisen ilman järjestelmän paineen vakauttamiseksi, kun paine ylittää esiasetetun arvon. Pienikokoisena ja helpon paineensäädön ansiosta se toimii ylipainesuojana ja ylärajan paineensäätökomponenttina kompakteille pneumaattisille laitteille.

Rakenne ja toimintaperiaate

     -- Rakenne: Suoratoiminen jousipalautuskevennys ilman ohjausohjausta

     -- Toimintalogiikka Suljettu tila: Järjestelmän paine pienempi kuin asetettu arvo Avoin tila: Järjestelmän paine saavuttaa tai ylittää asetetun arvon, ilma poistuu ympäristöön Nollaustila: Venttiili sulkeutuu uudelleen, kun paine laskee esiasetetun kynnyksen alle

     - Yksinkertainen mekaaninen kokoonpano, joka koostuu säätönupilla, jousesta ja kelasta

     --Muistutus: Ei sertifioitu JIS-standardin varoventtiiliksi, vain paineensäätöön ja piirin ylipaineen hallintaan

Tärkeimmät ominaisuudet

1. Erittäin kompakti kevyt yksittäinen yksikkö

     Kokonaismitat 69×40mm, nettopaino vain 0,12kg. Itsenäinen yksirunkoinen rakenne tukee suoraa asennusta ja sopii täydellisesti kapeisiin ja upotettuihin laiteasetelmiin.

2. Lukittava työkaluton säätönuppi

     Sininen ylänuppi toteuttaa suoran paineensäädön ilman lisätyökaluja. Lukitusrakenne estää tärinän tai väärinkäytön aiheuttaman tahattoman paineen siirtymisen ja takaa vakaan pitkäaikaisen toiminnan.

3. Kaksi säädettävää painealuetta ja korkea vapautusvirtaus

     Vakiomallin säädettävä alue: 0,05–0,69 MPa Matalapaine X201-versio: 0,02–0,2 MPa Suurin sallittu työpaine osuu 1,0 MPa:iin; suuri sisäinen virtauskanava takaa nopean paineen vapautumisen.

4. Monipuoliset kierrevaihtoehdot ja joustava asennus

     Saatavilla olevat porttikoot: 1/8"(01), 1/4"(02) Mukautettavat kierrestandardit: Rc, NPT, G-kierre Kaksi asennustapaa: suora kierreasennus tai kannatinkiinnitys Selkeä IN/OUT-merkintä varmistaa yksisuuntaisen ilmavirtauksen asennuksen.

5. Korroosionkestävä ja vakaa pitkä käyttöikä

     Painevalettu alumiiniseos venttiilirunko laajalla lämpötilatoleranssilla -5 ℃ - +60 ℃. Suunniteltu kuivalle paineilmalle, voiteluton toiminta alentaa ylläpitokustannuksia.

Tekniset tiedot -taulukko

Mallikoodin määritelmä

Esimerkki: AP100-02-B-N

     --AP100: Tuoteperussarja

     --01 / 02: Vastaava portin mitta

     --B: Varustettu asennuskiinnikkeellä; tyhjä = ilman sulkua

     --N: NPT-kierre; tyhjä = standardi Rc-kierre; F = G kierre

     --Suffix X201: Matalapainesäätöinen versio

Tyypilliset sovellusskenaariot

     Sylinterin puskuri ja pääteasennon iskunvaimennus Ylipainesuoja alavirran paineensäätimille Kompaktit jigit ja pienet automaatiolaitteet 3C-, elektroniikka- ja lääketeollisuudelle Yläpainerajan lukitus yleisille pneumaattisille ilmapiireille Laboratoriotesti ja koeputket, jotka vaativat vakiopaineen ylärajan.

Yhden lauseen yhteenveto

     AP100 riippumaton kompakti varoventtiili yhdistää lukittavan nupin säädön, 0,05–0,69 MPa säädettävän alueen ja suoran asennusrakenteen, mikä on optimaalinen ratkaisu miniatyyri pneumaattisten järjestelmien yläpaineen säätöön.
