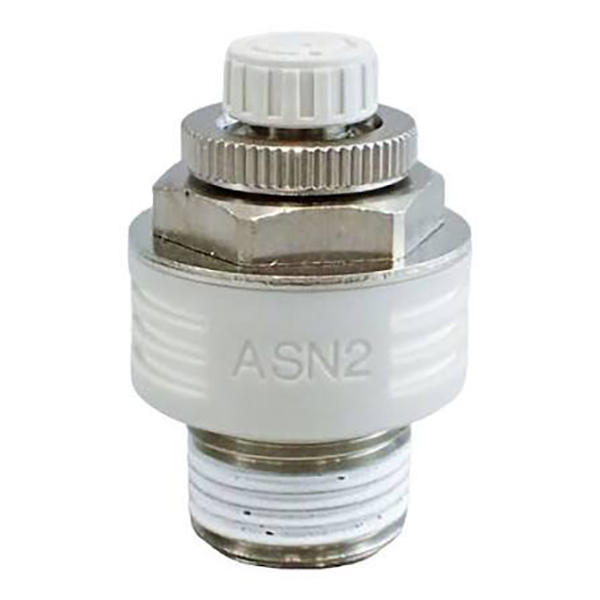

ASN2-sarjan pakokaasuventtiili äänenvaimentimella

ASN2-sarjan pakokaasuventtiili äänenvaimentimella | Integroitu nopeudensäätö- ja melunvaimennusventtiili

Tuotemerkki: SOLH by Richge Technology | SMC-yhteensopiva integroitu pneumaattinen kaasunvaimenninventtiili

1. Tuotteen yleiskatsaus

     SOLH ASN2 -sarja onall-in-one pakokaasuventtiili sisäänrakennetulla äänenvaimentimella, suunniteltu erityisesti asennettavaksi suoraan pneumaattisten solenoidiventtiilien EXH-pakoputkeen. Se yhdistää pakokaasun nopeuden säädön ja melunvaimennustoiminnot yhteen yksikköön, mikä eliminoi erillisen äänenvaimentimen asennuksen. Tarkkaan neulaventtiilin kuristusrakenteen ja putoamisen estävän säädön ansiosta päivitetyssä hartsityyppisessä ASN2-A:ssa on kevyt runko, tarkka asteikon säätö ja alas painettava lukitustoiminto. Se on kustannustehokas, tilaa säästävä ja erittäin vakaa pakokaasunopeuden säätöratkaisu tavallisiin pneumaattisiin solenoidiventtiilipiireihin.

2. Keskeiset työtoiminnot ja edut

     • Erityinen solenoidin EXH-portin asennus: Toisin kuin sylinteripään kuristusventtiileissä, ASN2 on asennettu yksinomaan magneettiventtiilien pakoportteihin ammattimaiseen ulostulon kuristusnopeuden säätöön, mikä optimoi yleisen pneumaattisen piirin asettelun.

     • Tarkka pakokaasun kuristuslogiikka: Tavallinen ulostulon kuristussäädin; myötäpäivään pyöriminen vähentää ilmavirtausta hitaamman sylinterin liikkeen vuoksi, vastapäivään pyöriminen lisää ilmavirtausta nopeampaan toimintaan, mikä mahdollistaa portaaton nopeudensäädön.

     • Tehokas integroitu äänenvaimennin: Sisäänrakennettu korkean suorituskyvyn melunvaimennusrakenne, jolla saavutetaan yli 20 dB:n melunvaimennus jopa maksimivirtausolosuhteissa, ja se ratkaisee tehokkaasti pneumaattisen pakokaasun melusaasteen.

     • Pudotusta estävä neulaventtiilirakenne: Säätönuppi käyttää löystymistä ja pudotusta estävää rakennetta, mikä estää nupin putoamisen ja laitteen pitkäaikaisen tärinän aiheuttaman parametrien poikkeaman, mikä varmistaa vakaan pitkän toiminnan.

3. Mallin koodaussäännöt ja spesifikaatioiden määritelmä

     Tyypillinen malliesimerkki: ASN2-02A

     • ASN2: Sarjakoodi integroidulle pakokaasuventtiilille äänenvaimentimella

     • Kaliiperi koodi: M5 (M5 × 0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Suffiksi: Päivitetty kevyt hartsityyppi, varustettu alas painettavalla lukitusrakenteella ja tarkkuusasteikolla

     • S Suffiksi: Kierre esipinnoitettu tiivistysaineella tiiviyden parantamiseksi

     • N Suffiksi: NPT American standardi kierre (oletus R-kierre ilman päätettä)

4. Täyden sarjan vakiotiedot ja -parametrit

5. Tekniset ydinparametrit

6. ASN2-A-hartsityypin päivitetyt ominaisuudet

     • Erittäin kevyt muotoilu: Hyväksyy erittäin lujan hartsimateriaalin, painoa on vähennetty noin 80 % verrattuna perinteiseen metalliseen päärunkoon, mikä minimoi magneettiventtiilin pakoaukon kuormituksen.

     • Tarkkuusasteikkoikkuna: Varustettu vernier-asteikon osoittimella, joka tukee 1/4 ympyrän mikrosäätöä. Virtausparametri on näkyvä ja kvantifioitavissa, ja se toteuttaa standardoidun ja toistettavan virtauksen hallinnan.

     • Kätevä Push-Down lukitus: Innovatiivinen työntönupin lukitusrakenne. Nopeuden säätämisen jälkeen nupin painaminen voi lukita parametrin asennon, mikä estää tehokkaasti laitteen tärinän aiheuttaman nopeuden poikkeaman ja varmistaa tasaisen toimintatarkkuuden.

7. Mallin valinnan ero: ASN2 vs AS / ASV / ASC-sarja

8. Asennusohjeet ja varotoimet

     • Vakioasennusmenetelmä: Ruuvaa venttiili suoraan solenoidiventtiilin EXH poistoporttiin venttiilin runko ulospäin varaamalla riittävästi toimintatilaa päivittäistä nopeuden säätöä varten.

     • Sovellettavat piirirajoitukset: Ei sovellu piireihin, joissa on keskiasennon takaiskuventtiilit ja pilottiohjatut yksitieventtiilit, jotka voivat aiheuttaa epänormaalia sylinterin toimintaa ja epävakaata toimintaa.

     • Tärinänkestävä lukitustoiminto: Kun ilmavirran ja nopeuden virheenkorjaus on suoritettu loppuun, lukitse säätönuppi välttääksesi laitteen pitkäaikaisen tärinän aiheuttamat käyntinopeuden poikkeamat.

Yhden lauseen yhteenveto

     SOLH ASN2 -sarja on integroitu pakokaasu- ja äänenvaimenninventtiili, joka on omistettu solenoidiventtiilien pakoportteihin. Mukana melunvaimennus, tarkka säädettävä nopeus, putoamisen estävä tärinänkestävä rakenne ja kevyt hartsipäivitysvaihtoehto, se yksinkertaistaa pneumaattisen piirin asennusta, vähentää pakokaasujen melua ja on optimaalinen taloudellinen nopeudensäätö- ja melunvaimennuslisävaruste tavallisiin pneumaattisiin solenoidijärjestelmiin.
