CG1 / CDG1 -sarjan alumiininen kevyt pyöreä sylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

    SOLH CG1/CDG1 alumiininen kevyt pyöreä sylinteri, halkaisija φ20 ~ 100mm, vanhan SMC CA1 -sarjan seuraaja, täysin vaihdettavat asennusmitat. Ominaisuudet: kevyt, yleisasennus, joustava putkisto, alhainen melu ja nopea suorituskyky. Käytetään laajasti automaatiokuljetinlinjoissa, elektronisissa laitteissa, pakkauskoneissa, kevyen teollisuuden laitteissa kevyille ja keskisuurille kuormituksille, pitkäiskusovelluksissa ja korkeataajuisissa edestakaisissa sovelluksissa.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Vakio: Uuden sukupolven kevyt pyöreä SMC-sylinteri, korvaa suoraan CA1-sarjan.

   2. Materiaali: Suulakepuristettu alumiinirunko ja päädyt, kova kromattu männänvarsi. 30 % kevyempi kuin perinteiset vakiosylinterit, korkea lujuus ja hyvä lämmönpoisto.

   3. Rakenne: Kierrelukitut päätykappaleet, suora pyöreä muoto, helppo purkaa ja huoltaa. 4 suunnattua ilma-aukkoa (90° välein), erittäin joustava putkisto.

   4. Toimintavaihtoehdot

     -- CG1B Kaksitoiminen: Ilmansyöttö molemmista päistä, yleisin vakiomalli

     -- CG1S / CG1T yksitoiminen: S = Jousipalautus; T = Jousipidennys, automaattinen palautus ilmakatkon jälkeen

     -- CG1W ​​Double Tanko: molemmille puolille pidennetty sauva, synkroninen liike, parannettu vääntymisenestokyky

     -- Pyörimätön CG1K: kuusikulmainen männänvarsi tarkkaan sijoitteluun ja kiertymisen estoon

   4. Tyyny: tavallinen kumityyny; ilmatyyny (liite A) lisävarusteena iskujen ja melun vähentämiseksi suurella nopeudella.

   5. Tiivistys: Matalakitkainen komposiittitiiviste öljysäiliön uralla, alhainen käynnistyspaine, öljytön toiminta, käyttöikä ≥8 miljoonaa sykliä.

   6. Asennon tunnistus: CDG1 varustettu sisäänrakennetulla magneettirenkaalla, yhteensopiva M9B/A93/Z73 automaattisten kytkimien kanssa männän asennon palautetta varten; CG1 ilman magneettia, ei voi asentaa magneettikytkimiä.

Täydellinen mallikoodaussääntö

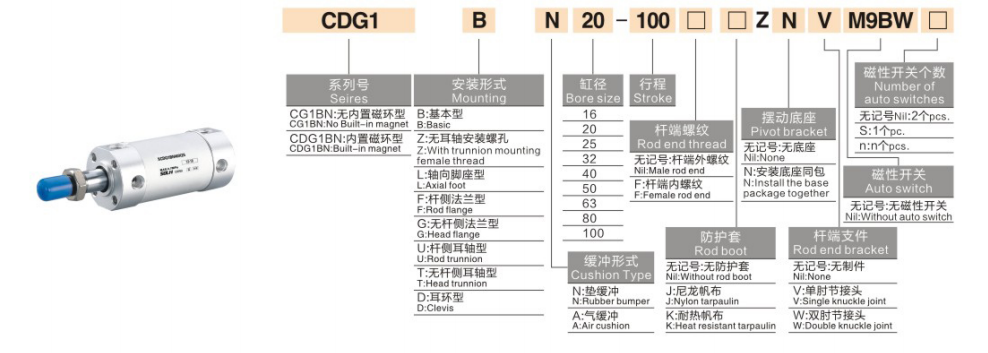

   1. Malliesimerkki: CDG1BN25-100Z

   2. Vakiotilauksen viiteesimerkit

     -- CDG1BN32-200Z: Poraus 32, isku200, kaksitoiminen, sisäänrakennettu magneetti, naarasvarren kierre

     -- CDG1S40-100Z: Poraus 40, isku100, yksitoiminen jousipalautus, sisäänrakennettu magneetti

     -- CDG1K50-150Z: Poraus 50, isku 150, pyörimätön kuusikulmainen männänvarsi

Universal Core tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

   1. Kaksitoiminen CG1B

  2. Yksitoiminen CG1S (jousipalautus @0,5 MPa)

Asennuslomakkeet ja johdannaismallit

   1. Asennusvaihtoehdot

     -- B Perustyyppi: Suora asennus päätykappaleen kierteiden kautta (yleisin)

     -- L Jalkakiinnike: Aksiaalinen jalkakiinnike sivukiinnitykseen

     -- F/G Laippa: Tangon/pään puoleinen laippalevyn kiinnitys

     -- C/D Clevis: Yksihaara/kaksoishaarukka kääntömekanismille

     -- E Trunnion: Pään puoleinen tukijalka kiertoon ja kääntöliikkeeseen

   2. Pääjohdannaissarja

     -- CDG1B: Vakio kaksitoiminen sisäänrakennettu magneetti

     -- CDG1S/T: Yksitoiminen jousipalautus/jousen jatke

     -- CDG1W: Kaksinkertainen sauva kaksitoiminen

     -- CDG1K: Pyörimätön kuusikulmainen männänvarsi

     -- CDG1R: Ohut suoraasennusversio rajoitettuun aksiaaliseen tilaan

     -- CDG1KR: Suora kiinnitys + ei-pyörivä sauva kaksitoiminen

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima ja vaakakuorma, varaa ≥50 % turvamarginaali; aseta etusijalle CG1 kevyessä ja keskiraskaassa kuormituksessa ja pitkäiskusovelluksissa.

   2.  Iskun vahvistus: Lisää ylimääräinen 10–20 mm liikemarginaali; Suurin isku: kaksitoiminen ≤1000mm, yksitoiminen ≤300mm.

   3.  Määritysten täsmääminen

     -- Toiminta: Kaksitoiminen → B; yksitoiminen jousipalautus → S; kiertymisenestovaatimus → K

     -- Tyyny: Lisää pääte A ilmatyyny, kun käyttönopeus＞500 mm/s

     -- Asennon palaute: Valitse CDG1 magneetilla varustettu malli, sovita M9B/A93 automaattikytkimet

Yhden lauseen yhteenveto

     SOLH CG1/CDG1 alumiininen kevyt pyöreä sylinteri on täysin vaihdettavissa SMC CA1 -sarjan kanssa, kevyt rakenne monisuuntaisella putkistolla, useita asennusvaihtoehtoja, ihanteellinen pitkätahtinen lineaarinen toimilaite pakkaus-, kuljetin- ja elektroniikkaautomaation tuotantolinjoille.
