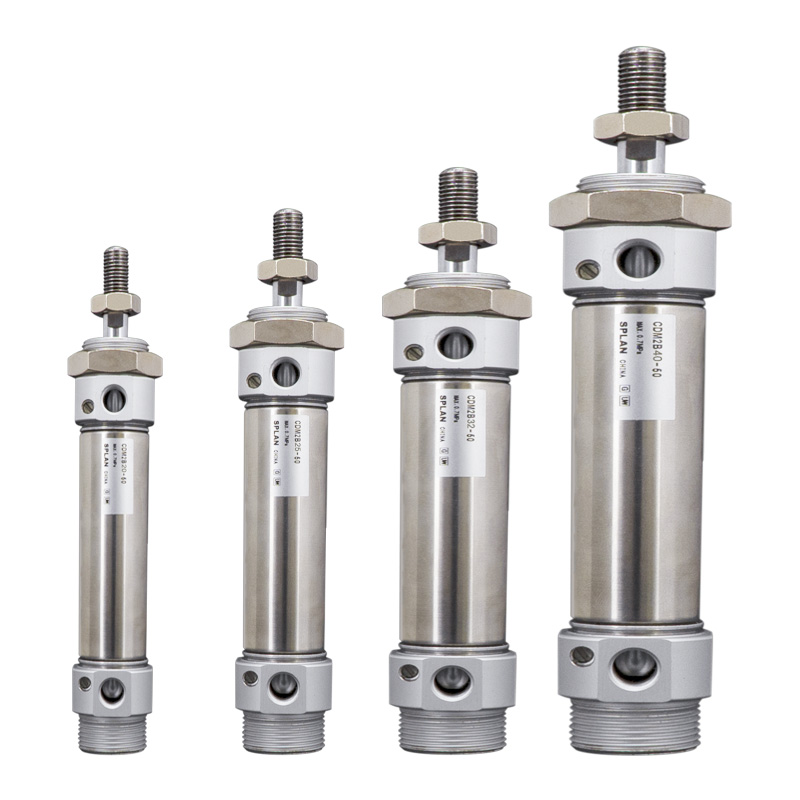

CM2 / CDM2 -sarjan ruostumattomasta teräksestä valmistettu minisylinteri (kaksi-/yksitoiminen)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CM2 / CDM2 ovat JIS B 8356 -standardin mukaisia ​​pyöreitä ruostumattomasta teräksestä valmistettuja sylintereitä, reiän koko φ20/25/32/40mm. Suorituskyky sijoitettu mikro-minisylintereiden ja vakiosylintereiden väliin. Keskeiset edut: korroosionkestävyys, pitkä käyttöikä, monipuoliset asennusvaihtoehdot, kompakti keskiteho. Laajalti hyväksytty elintarvike-, lääke-, elektroniikka-, pakkaus- ja puhtaan automaation keskikuormitusasemille.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Vakio: Täyttää JIS B 8356, pyöreä runko yleiskiinnitysmitoilla.

   2. Materiaali: 304 ruostumattomasta teräksestä valmistettu piippu, männänvarsi ja päätykappaleet, ruosteenkestävät, kestävät kosteutta, heikkoa happoa, heikkoa alkalia ja puhdasta ympäristöä.

   3. Rakenne: Kierteillä lukitut päätykappaleet, suora pyöreä ääriviiva, korkea mekaaninen lujuus ja helppo huoltaa.

   4. Toimintavaihtoehdot

     -- CM2B Kaksitoiminen: Ilmansyöttö molemmissa päissä, suosituin vakiomalli

     -- CM2S / CM2T Yksitoiminen: S = Jousipalautus; T = Jousipidennys, automaattinen palautus ilmakatkon jälkeen

     -- CM2W Double Tank: Tanko pidennetty molemmille puolille, synkroninen liike, tehollinen liike kaksinkertaistunut

     -- Pyörimätön CM2K: Kuusikulmainen männänvarsi, kiertymisenesto tarkkaan sijoitteluun

   5. Tyyny: tavallinen kumityyny; ilmatyyny (liite A) on valinnainen vähentämään iskumelua suurella nopeudella.

   6. Tiivistys: Matalakitkainen kaksisuuntainen tiiviste öljysäiliön uralla. Alhainen käynnistyspaine, öljytön toiminta, käyttöikä ≥8 miljoonaa sykliä.

   7. Asennontunnistus: CDM2-versio, joka on varustettu sisäänrakennetulla magneettirenkaalla, yhteensopiva M9B/A93/Z73 magneettikytkimien kanssa männän asennon takaisinkytkentää varten.

Täydellinen mallikoodaussääntö

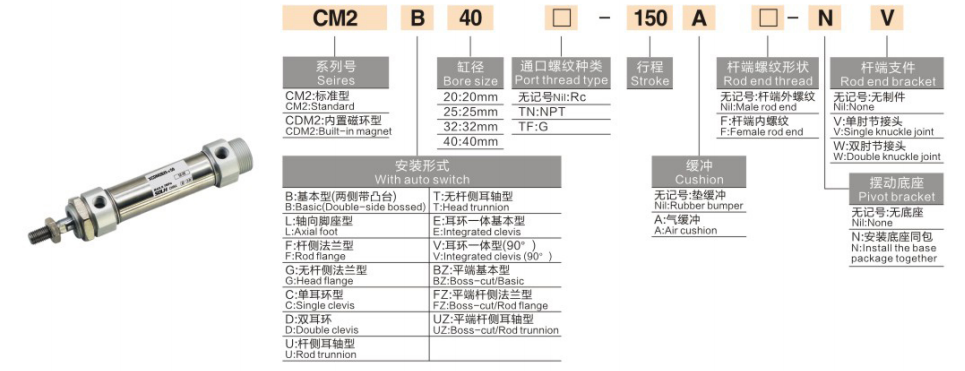

   1. Malliesimerkki: CDM2B20-100A-B

   2. Vakiotilauksen viiteesimerkit

     -- CDM2B25-50-B: Poraus 25, isku50, kaksitoiminen, sisäänrakennettu magneetti, kumityyny

     -- CDM2S32-75-B: Poraus 32, isku75, yksitoiminen jousipalautus

     -- CDM2K40-100-B: Poraus 40, isku100, pyörimätön kuusikulmainen männänvarsi

Universal Core tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

   1. Kaksitoiminen CM2B

   2. Yksitoiminen CM2S (jousipalautus @0,5 MPa)

Asennuslomakkeet ja johdannaismallit

   1. Asennusvaihtoehdot

     -- B Perustyyppi: Suora asennus päätykappaleen kierteiden kautta (yleisin)

     -- L Jalkakiinnitys: Aksiaalinen jalkatuen kiinnitys

     -- F/G Laippa: Tangon puoleinen laippa / pään puoleinen laippa

     -- C/D Clevis: Yksihaara/kaksoishaara

     -- E Tukijalka: Pään puoleinen tukijalka keinuliikettä varten

   3. Pääjohdannaissarja

     -- CDM2B: Vakio kaksitoiminen sisäänrakennetulla magneetilla

     -- CDM2S/T: Yksitoiminen jousipalautus/jousen jatke

     -- CDM2W: Kaksinkertainen sauva kaksitoiminen

     -- CDM2K: Pyörimätön kuusikulmainen männänvarsi

     -- CDM2R: Ohut suoraasennusversio rajoitettuun aksiaalitilaan

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima ja vaakakuorma, varaa ≥50 % turvamarginaali; valitse CM2 ensisijaisesti keskikuormitussovelluksiin.

   2. Iskun vahvistus: Lisää 10–20 mm ylimääräistä liikkumavaraa; Suurin isku: kaksitoiminen ≤300mm, yksitoiminen ≤100mm.

   3. Konfiguraatiosovitus

     -- Toiminta: Kaksitoiminen → B; yksitoiminen jousipalautus → S; kiertymisenestovaatimus → K

     -- Pehmuste: lisää pääte A (ilmatyyny) nopeaa edestakaista liikettä varten

     -- Asennon palaute: Valitse CDM2-magneetilla varustettu malli, sovita M9B/A93-magneettikytkimet

Yhden lauseen yhteenveto

     SOLH CM2/CDM2 JIS-standardin ruostumattomasta teräksestä valmistettu pyöreä pneumaattinen sylinteri on täysin vaihdettavissa tuodun CM2-sarjan kanssa, saatavana kaksitoimisina, yksitoimisina, kaksinkertaisina tankoina ja pyörimättöminä tankoina, useita asennusvaihtoehtoja, ihanteellinen keskitehoinen lineaarinen toimilaite elintarvike-, lääketieteen, elektroniikan ja pakkauspuhtaiden automaatiolaitteiden käyttöön.
