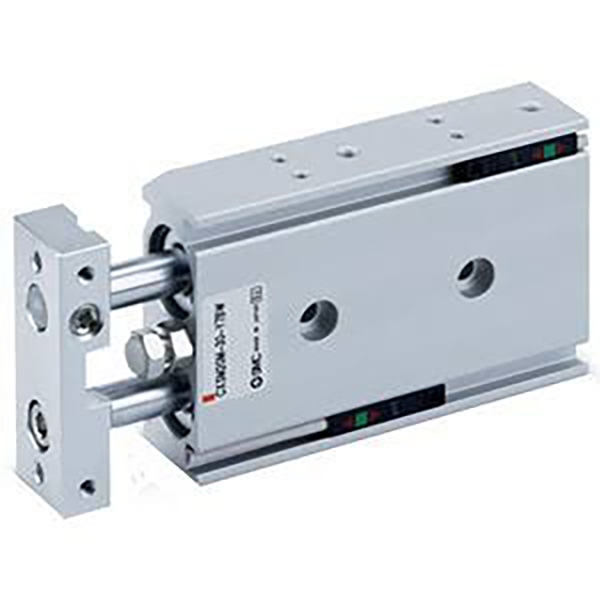

CXSJ-sarjan kompakti kaksoissylinteri | Erittäin ohut kaksoismäntäinen kaksoisvarsi sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja ydinrakenne

SOLH CXSJ -sarja on päivitetty ultrakompakti versio tavallisesta CXS-kaksoissylinteristä. Se tarjoaa integroidun kaksoismäntä- ja kaksinkertaisen ohjaustangon rakenteenkaksinkertainen työntövoima verrattuna yksittäisiin sylintereihin ja saavuttaa ±0,1°:n nollakiertotarkkuuden. CXSJ-sarja on optimoitu lyhyemmälle pituudelle, kapeammalle leveydelle ja kevyemmälle painolle kuin perinteisissä CXS-malleissa, ja siinä on joustavampi kiinnitys, ja se on erityisesti suunniteltu poiminta-asennus-, materiaalinsiirto-, tarkkuusasemointi- ja kevytpuristussovelluksiin erittäin ahtaissa automaatiotiloissa.

Keskeiset rakenteelliset edut

• Kahden männän ja kahden ohjaustangon integrointi: Valinnainen liukulaakeri (M) ja kuulalaakeri (L) yleismitoilla, jotka tasapainottavat kestävyyttä, tarkkuutta ja kustannuksia erilaisiin työolosuhteisiin.

• Käännettävä magneettinen kytkinjalusta: Tukee 4-suuntaista asennusta ilman rakenteellisia häiriöitä, mikä mahdollistaa joustavan monikulmaisen asennontunnistuksen ja symmetrisen asennuksen vasemmalle/oikealle.

• Vakiopuskuri ja magneettinen muotoilu: Varustettu kaksipäätyisillä kumipuskurilla vakaan iskunvaimennuksen takaamiseksi; sisäänrakennettu magneettirengas (Z-liite) on varattu magneettikytkimen asennukseen. Ei ilmapuskuria (AZ) -vaihtoehtoa, kumipuskuri toimii vakiona iskunvaimennuksena.

• Kaksoisporttimuoto pienille porauksille: Porauskoot φ6 ja φ10 tukevat kahta aksiaalista ja sivuputkistoa, mikä optimoi putkilinjan sijoittelun erittäin kompakteissa laiteasetteluissa.

Ydinalasarjan luokitus (laakeri- ja tankotyyppi)

CXSJ-sarja kattaa neljä ydinmallia, jotka sopivat pieninopeuksisiin raskaan kuormituksen, nopean tarkkuuden ja kaksinkertaisen lähdön työskenaarioihin ja täyttävät kompaktin automaation vaatimukset.

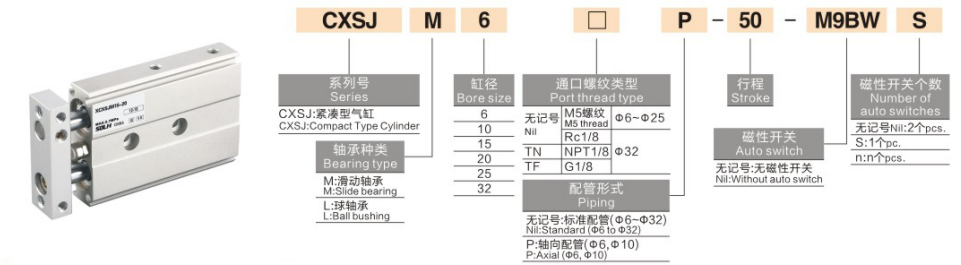

Täydelliset mallin nimeämissäännöt

Malliesimerkki: CXSJL20-50Z-M9B

1. Nimikoodin määritelmä

1. Sarjan koodi: CXSJ + laakeri- ja tankotyyppi (M / L / WM / WL)

2. Poran koko: 6 / 10 / 15 / 20 / 25 / 32 mm (täysi vakioporausalue)

3. Vakioisku: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (enimmäisisku: 100 mm)

4. Puskurin ja magneettirenkaan kokoonpano

￮ Z: Vakiokokoonpano (sisäänrakennettu magneettirengas + kaksipään kumipuskuri, yhteensopiva magneettikytkimen asennuksen kanssa)

￮ Ei Z-liitettä: Ei-magneettinen tyyppi (magneettinen kytkin ei ole saatavilla)

￮ Huom: CXSJ-sarja tukee vain kumipuskuria, ei ilmapuskuria (AZ) -vaihtoehtoa

5. Magneettinen kytkin: Valinnainen D-M9B, D-A93, D-M9N; asennettu suoraan sivuuriin 4-suuntaisen käännettävän alustan kanssa

6. Lukitse laite (valinnainen): R (lukko sisäänveto), P (ulkolukko)

Yleiset tekniset vakioparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, kuiva ilma)

• Toimintatila: Kaksitoiminen kaksimäntäkäyttö (kaksoistyöntövoima)

• Työpainealue: 0,1–0,7 MPa (φ6: vähintään 0,15 MPa; φ10–φ32: vähintään 0,1 MPa)

• Todistuspaine: 1,05 MPa

• Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön ympäristö)

• Toimintanopeus: 30-800mm/s (nopea CXSJL-tyyppi jopa 800mm/s; CXSJM 30-600mm/s)

• Pyörimisen esto tarkkuus: ±0,1° (nolla vääntötarkkuus, vakio CXS-sarjan mukainen)

• Puskuritila: Vain kaksiosainen kumipuskuri (ei ilmapuskurivaihtoehtoa)

• Putkiportin koko

￮ φ6 / φ10: M5 × 0,8 (tuki aksiaalista ja sivuttaista kaksoisputkistoa)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (vain sivuputket)

• Asennusmenetelmä: 3-puolinen asennus (alhaalla / ylhäällä / sivulla); käännettävä alusta tukee symmetristä asennusta vasemmalle ja oikealle

Teoreettiset työntövoima- ja jännitystiedot (@0,5 MPa, yksikkö: N)

Kaksimäntärakenne tarjoaakaksinkertainen ulostulovoima verrattuna samankokoisiin yksimäntäisiin sylintereihin

CXSJ vs CXS ydinerojen vertailu

CXSJ on CXS:n päivitetty erittäin kompakti versio, joka on optimoitu erityisesti kapean tilan automatisointiskenaarioihin

Pikavalintaopas

1. Laakeri- ja tankotyypin valinta: Valitse CXSJM kulutusta kestäviin raskaisiin ja pölyisiin ympäristöihin; valitse CXSJL nopeaan tasaiseen ja toistuvaan edestakaisin liikkeeseen; Ota käyttöön CXSJWM/CXSJWL kaksipään sauvan ulostuloon ja kahdenväliseen synkroniseen käyttöön.

2. Mallin version valinta: Suosi CXSJ:tä erittäin pienikokoisten tilan- ja aksiaaliputkien tarpeisiin; valitse vakio CXS, jos vaaditaan ilmapuskuria tai kovaa iskunkestävyyttä.

3. Magneettisen kokoonpanon valinta: Valitse Z-liite sijainnin havaitsemiseksi magneettikytkimillä; jätä pois Z ei-magneettisissa ja magneettisille häiriöille herkissä skenaarioissa.

4. Poraus ja iskun valinta: Määritä reiän koko todellisen kuormituksen ja työntövoiman tarpeen perusteella; vakioiskualue on 5–100 mm (max iskunraja: 100 mm).

Yhden lauseen yhteenveto

     SOLH CXSJ -sarjan ultrakompakti kaksoissylinteri sisältää kaksimäntäisen kaksoisvarren korkean työntövoiman, ±0,1° nollakierron tarkkuuden, erittäin ohuen optimoidun koon ja 4-suuntaisen joustavan kiinnityksen, mikä on optimaalinen pneumaattinen ratkaisu erittäin tarkkaan poiminta- ja sijoitteluun, paikannukseen ja kevyeen puristukseen erittäin tiiviissä automatisoiduissa laitteissa.
