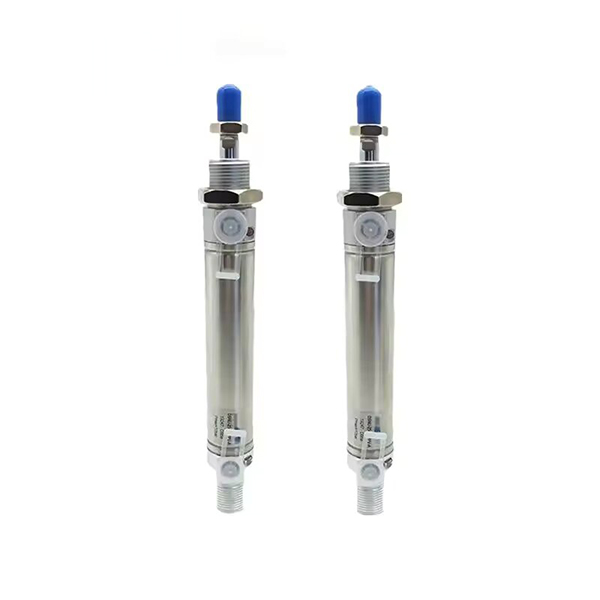

DSNU-sarjan ruostumattomasta teräksestä valmistettu minisylinteri | ISO 6432 -standardin mukainen korroosionkestävä pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH DSNU -sarja on korkean suorituskyvyn ruostumattomasta teräksestä valmistettu mini pneumaattinen sylinteri, joka on täysin yhteensopiva kansainvälisten ISO 6432 ja CETOP RP52P standardien kanssa. Se kattaa porausalueen φ8 - φ63mm, ja siinä on täysi ruostumattomasta teräksestä valmistettu SUS304-sylinteriputki ja männänvarsi, itsesäätyvä pneumaattinen pehmustus, erinomainen korroosionkestävyys ja erittäin pitkä käyttöikä. Yhteensopiva FESTO DSNU-, SMC CM2- ja Airtac MG -sarjojen kanssa, sitä käytetään laajalti elintarvike-, lääke-, elektroniikka-, pakkaus-, tekstiili- ja erityisissä automatisoiduissa skenaarioissa kosteissa, heikkohapoisissa ja heikkoissa emäksissä.

  1.1 Maailmanlaajuinen standardi ja täydellinen vaihdettavuus

     Valmistettu tiukasti ISO 6432:n ja CETOP RP52P:n yleisten teollisuusstandardien mukaisesti, kaikki asennusmitat ja liitännät ovat maailmanlaajuisesti yhtenäisiä. Se saavuttaa täydellisen vaihdettavuuden kansainvälisten merkkien valtavirran minisylintereiden kanssa, ja se tukee vakioautomaattisten laitteiden vaihtoa ilman muutoksia ja eräpäivitystä.

  1.2 Täysin ruostumattomasta teräksestä valmistettu korroosionkestävä rakenne

     Ensiluokkainen ruostumattomasta teräksestä valmistettu SUS304-sylinteriputki ja männänvarsi, jotka on sovitettu yhteen taotuista alumiiniseoksesta valmistettujen päätykansien kanssa. Integroitu materiaalirakenne tarjoaa erinomaisen ruosteenkestävän, ruosteeneston ja lujan suorituskyvyn, mukautuen täydellisesti ankariin ympäristöihin, kuten korkeaan kosteuteen, pölyyn, heikkoon happoon ja heikkoon alkaliin, ylittäen kestävyydeltään paljon tavalliset alumiiniset minisylinterit.

  1.3 Rullapuristettu kiinteä rakenne

     Ammattimainen telapuristustiivistystekniikka päätykannen liittämiseen, tiukka ja tukeva kokonaisrakenne, erinomainen tärinänkestävyys ja vakaa toiminta. Virtaviivaisessa pyöreässä suorassa muodossa on yksinkertainen rakenne ja kätevä päivittäinen purkaminen ja huolto, mikä vähentää myöhempiä käyttökustannuksia.

  1.4 Monipuoliset liike- ja lyhyttyyppiset kompaktit vaihtoehdot

     • DSNU kaksoisnäyttelijä: Kaksipään ilmanotto edestakaisin liike, yleisin vakiotyyppi tavanomaiseen lineaariautomaatioon.

     • DSNU-…-P yksitoiminen (push out): Jousityöntörakenne, automaattinen laajennus sähkökatkon jälkeen turvanpalautusskenaarioissa.

     • DSNU-…-R yksitoiminen (vedä taaksepäin): Jousipalautusrakenne, automaattinen sisäänveto sähkökatkon jälkeen suoja-asentomekanismille.

     • DSNU-…-PPV itsesäätyvä tyyny: Kaksiosainen älykäs itsesäätyvä pneumaattinen puskuri, manuaalista säätöä ei tarvita, sopii täyden painealueen nopeaan käyttöön.

     • DSNU-S lyhyt tyyppi: Kokonaispituus 35 mm ja leveys 40 % kapeampi kuin vakiotyyppi, räätälöity erittäin kapean tilan asennusskenaarioihin.

  1.5 Päivitetty pehmuste ja vähäkitkainen tiivistysjärjestelmä

     Vakiovarusteena elastisella puskurityynyllä (P) perusmelun ja iskunvaimennusta varten; valinnainen innovatiivinen itsesäätyvä PPV-ilmatyyny, joka mukautuu 0,1–1,0 MPa:n täyteen painealueeseen automaattisella mukautuvalla puskurilla nopeaa ja toistuvaa liikettä varten. Kaksisuuntaisella matalakitkaisella komposiittitiivisteellä ja sisäänrakennetulla öljyvarastouralla varustetussa sylinterissä on erittäin alhainen käynnistyspaine, vakaa öljytön toiminta ja yli 8 miljoonan syklin käyttöikä.

  1.6 Tarkkuusmagneettinen induktiokokoonpano

     Valinnainen sisäänrakennettu magneettirengas (A-koodi) on yhteensopiva FESTO SMT- ja SMC M9B -sarjan magneettikytkimien kanssa, mikä mahdollistaa reaaliaikaisen tarkan männän asennon havaitsemisen ja PLC-signaalilinkin ohjauksen, tukee automaattista syklin paikannusta ja älykästä valvontaa.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

 1. Tyypillinen mallirakenne: DSNU25-100-PPV-A-MQ

  2. Esimerkkejä vakiotilauksista

     • Kaksitoiminen PPV-tyynymagneettinen malli: DSNU32-75-PPV-A-MQ (reikä 32 mm, isku 75 mm, sivulaippakiinnitys, magneettivarustettu)

     • Lyhyt kaksitoiminen elastinen tyynymalli: DSNU-S20-50-P-A (reikä 20 mm, isku 50 mm, erittäin pienikokoinen lyhyt runko, magneettinen)

     • Yksitoiminen Spring Return -malli: DSNU16-30-R-P-A (reikä 16 mm, isku 30 mm, jousipalautus, magneettivarustettu)

3. Tekniset ydinparametrit (vakiotyyppi)

4. 0,5 MPa teoreettinen työntövoiman ja jännityksen vertailutaulukko (yksi sauva)

  4.1 Kaksitoiminen (DSNU) suorituskykytiedot

  4.2 Yksitoiminen (DSNU-R Spring Return) -suorituskykytiedot

5. Asennuslomakkeet ja johdannaismallit

  5.1 Monipuoliset universaalit asennusmenetelmät

     • MQ:n sivulaippa: Kiinteä vakiolaippaasennus sivuilman sisääntulolla, yleisin tyyppi tavanomaiseen automaatioasetteluun

     • MA Aksiaalinen portin laippa: Aksiaalinen ilmanottoaukko, suunniteltu erityisesti rajoitettuun aksiaaliseen asennustilaan

     • MH suora kiinnitys: Päätykannen suorakiinnitysrakenne, erittäin ohut runko kapeaan asennukseen

     • KP kiinnitysyksikkö: Sisäänrakennettu lukitustoiminto mielivaltaiseen iskuasennon kiinnitykseen ja poikkeaman estoon

     • FA/FB Etu/takalaippa: Etu- ja takalaippakiinnitys, täysin yhteensopiva ISO-standardin mukaisten asennustarvikkeiden kanssa

  5.2 Johdannaisten ydinsarja

     • DSNU standardi: Yleiskäyttöinen kaksitoiminen tyyppi elastisella tai ilmapuskurilla yleiseen automaatioon

     • DSNU-S lyhyt tyyppi: Kompakti lyhennetty runko, ainutlaatuinen erittäin kapean tilan asennusskenaarioihin

     • DSNU-…-P/R yksitoiminen: Jousityöntö/jousipalautus yksitoimiset mallit turvallisten työolosuhteiden palauttamiseen

     • DSNU-…-PPV itsesäätyvä tyyny: Älykäs mukautuva puskurointi, mieluiten nopeaan toistuvaan sykliseen käyttöön

6. DSNU vs CM2 vs MG valintavertailu

7. 3-vaiheinen pikavalintaopas

     1. Poran valinta: Valitse sopiva porauskoko todellisen kuorman painon mukaan, varaa yli 50 % turvamarginaali. Priorisoi DSNU-sarja nopean toiminnan, korroosionkestävyyden ja kansainvälisten standardien vaatimusten täyttämiseksi.

     2. Iskun valinta: Todellinen työisku plus 10-20 mm turvamarginaali; noudata vakioiskurajoja: kaksitoiminen ≤500mm, yksitoiminen ≤150mm.

     3. Toiminnallinen kokoonpano: Valitse PPV itsesäätyvä ilmatyyny nopeaan käyttöön (>500 mm/s); valitse DSNU-S lyhyt tyyppi kapeaa asennustilaa varten; match Magneettinen rengas + SMT/M9B-kytkimet automaattiseen asennontunnistukseen.

Yhden lauseen yhteenveto

     Ruostumattomasta teräksestä valmistettu SOLH DSNU ISO 6432 -minisylinteri sisältää täysin korroosionkestävän ruostumattoman teräsrakenteen, itsesäätyvän älykkään puskuroinnin, öljyttömän pitkän käyttöiän ja monipuoliset asennusvaihtoehdot, mikä toimii korkeatasoisena yleismaailmallisena minisylinteriratkaisuna elintarvike-, lääke-, elektroniikka- ja vaativien ympäristöjen automaatiolaitteistoihin.
